OR 게이트에 관한 포괄적 가이드: 디지털 전자공학에서의 논리 연산, 기호, 진리표, 전기적 구현, 그리고 실용적 응용까지.
OR 게이트란?
디지털 전자공학에서 중요한 기본 구성 요소 중 하나가 바로 OR 게이트입니다. 이것은 기본적인 논리 게이트 중 하나로, 불 대수(Boolean Algebra)에서의 덧셈에 해당한다고 생각할 수 있습니다. OR 게이트는 최소한 하나 이상의 입력이 참(보통 전기 신호로 ‘1’을 사용)일 때 출력이 참이 되도록 설계되어 있습니다. 반대로 모든 입력이 거짓(전기 신호 ‘0’)일 때만 출력도 거짓이 됩니다.
OR 게이트의 기호와 진리표

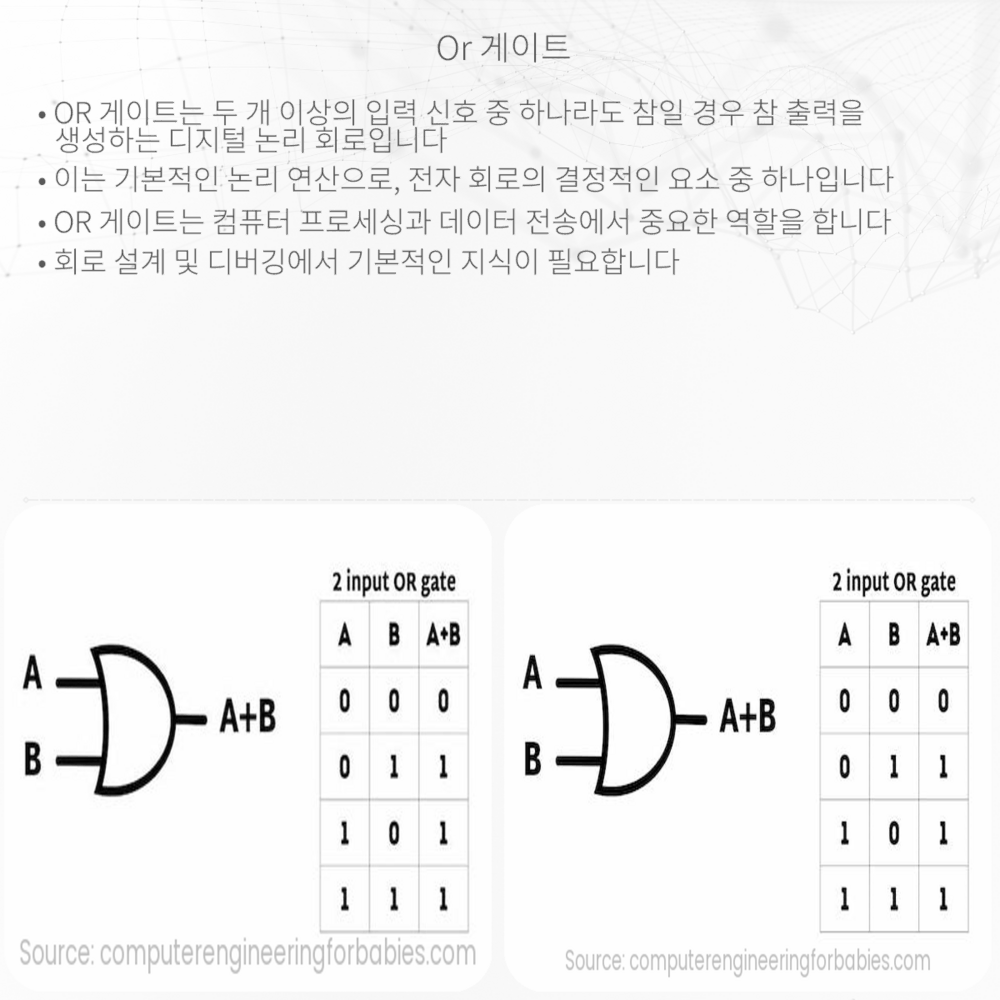

OR 게이트는 전자 스키마틱에서 특정 기호로 표현됩니다. 이 기호는 둥근 모서리가 있는 커브와 거기에 연결된 입력 선, 그리고 단일 출력선으로 구성됩니다. 대부분의 OR 게이트는 두 개의 입력을 가지고 있지만, 세 개 이상의 입력을 갖는 경우도 존재합니다.
진리표는 OR 게이트의 작동을 설명하기 위한 간단한 방법입니다. 이 표는 가능한 모든 입력 조합과 그에 따른 출력을 보여줍니다. 예를 들어, 두 입력 A와 B에 대한 OR 게이트의 진리표는 다음과 같습니다:
- 입력 A = 0, 입력 B = 0 -> 출력 = 0
- 입력 A = 0, 입력 B = 1 -> 출력 = 1
- 입력 A = 1, 입력 B = 0 -> 출력 = 1
- 입력 A = 1, 입력 B = 1 -> 출력 = 1
이진리표에서 볼 수 있듯이, 두 입력 중 적어도 하나가 1인 경우 출력은 항상 1입니다.
OR 게이트의 전기적 구현
실제 전자기기에서 OR 게이트는 다양한 형태의 반도체 기술을 사용하여 제작될 수 있습니다. 대표적인 구현 방식에는 TTL(Transistor-Transistor Logic)이나 CMOS(Complementary Metal-Oxide-Semiconductor) 기술이 있습니다. 이러한 기술들은 전압 수준을 사용하여 논리 연산을 수행하며, OR 게이트는 내부에 배치된 트랜지스터의 배열을 조정하여 입력에 따라 적절한 출력을 만들어냅니다.
OR 게이트의 실용적 응용
OR 게이트는 디지털 회로 설계에서 매우 유용합니다. 예를 들어, 알람 시스템에서 여러 센서로부터의 신호를 종합하여 어느 하나라도 활성화 되었을 때 알람을 울리도록 할 수 있습니다. 또한, 컴퓨터의 프로세서 내부에서는 복잡한 논리 연산을 수행하기 위해 OR 게이트를 포함한 다양한 논리 게이트들이 사용됩니다.
이처럼 OR 게이트는 디지털 시스템에서 정보를 처리하는 기본적인 방법을 제공하고 있으며, 현대 전자공학 및 컴퓨터 과학의 기초적인 부품으로서 그 역할을 톡톡히 하고 있습니다.
일상 생활의 많은 디지털 기기들이 OR 게이트 같은 논리 게이트의 원리를 이용하여 작동하고 있으며, 이는 전기와 자기장이라는 물리학의 기본 개념을 적용하여 우리 삶을 편리하게 만드는 대표적인 예시 중 하나입니다. 따라서, 전자공학의 기초를 이해하는 것은 현대 기술 세계에서 매우 중요한 부분입니다.
