ORゲート（オアゲート）とは
ORゲートはデジタル回路の基本的な論理ゲートの一つであり、2つ以上の入力信号に基づいて出力信号を決定するデバイスです。論理ゲートは、コンピュータのプロセッサやデジタル回路などで広く使われており、論理演算の基本を形成します。特にORゲートは、少なくとも1つの入力が「真」(通常は電圧レベル「高」または1として表されます)であれば、出力も「真」となる特性を持っています。
ORゲートの論理的な振る舞い
ORゲートの動作を理解するには、論理学での”または”の概念について考える必要があります。日常的な言葉で言う”または”と同様に、論理的な”または”も、複数の条件のうち少なくとも1つが満たされていれば、真であると考えます。
- 入力 A が 0（偽）で、入力 B も 0（偽）の場合、出力は 0（偽）になります。
- 入力 A が 1（真）で、入力 B が 0（偽）の場合、出力は 1（真）になります。
- 入力 A が 0（偽）で、入力 B が 1（真）の場合、出力は 1（真）になります。
- 入力 A と入力 B 両方とも 1（真）の場合、出力も 1（真）になります。
この動作は次のような真理値表で表されます：
| 入力 A | 入力 B | 出力 |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |

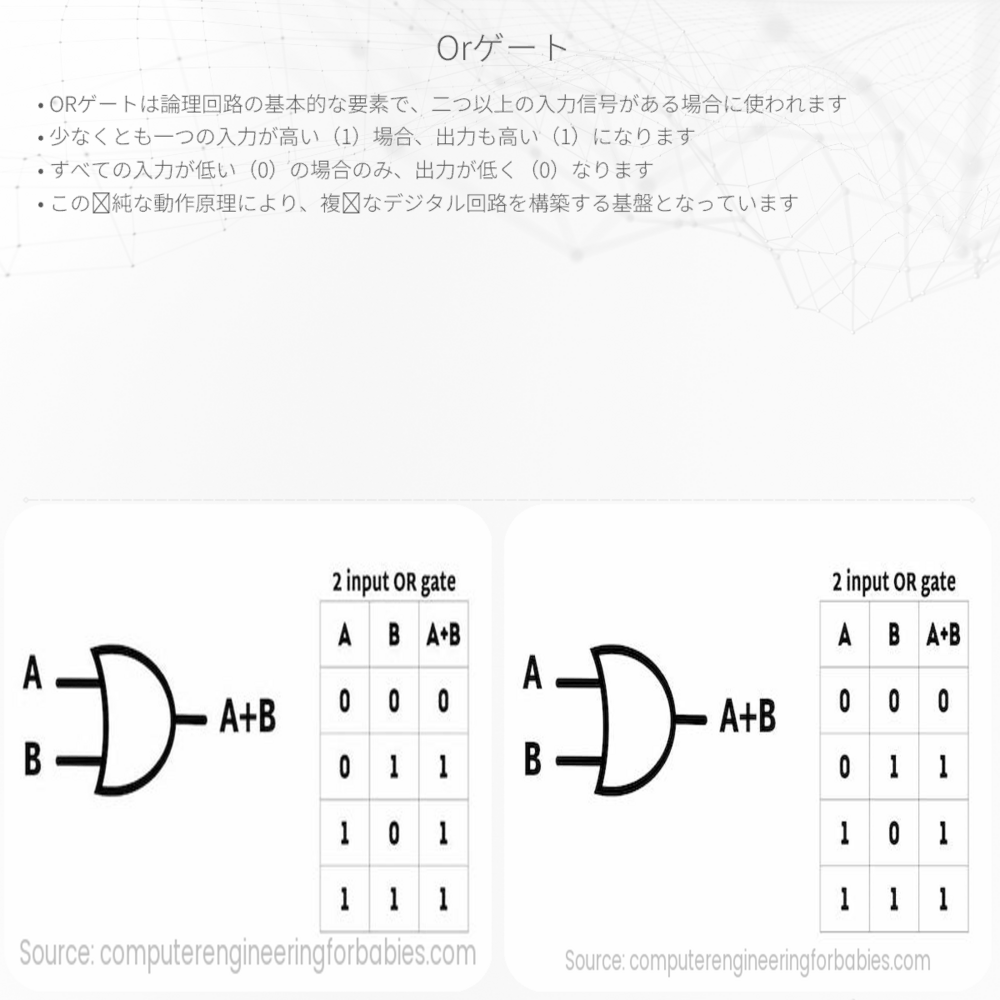

ORゲートの記号と方程式
電子回路図でORゲートは一般的に線が曲线を描きながら接続された”≥”の形のシンボルで表されます。論理式では、”+”（プラス）記号がOR関係を示すために使われることが多いですが、これは数学の加算とは異なる意味を持っています。
2入力ORゲートの場合、出力 O の論理方程式は以下のようになります:
O = A + B
ここで、「+」は論理的な”または”を意味しており、AとBのうち少なくとも一方が1であれば、出力Oが1になることを示しています。
ORゲートの応用
デジタル回路設計において、ORゲートは多くの複雑な論理機能を構築するための基本ブロックです。コンピュータにおいては、算術演算、データトランスファー、条件分岐などの操作にORゲートが利用されています。セキュリティシステムやシステムの制御ロジックでも、ORゲートの概念が役立ちます。例えば、複数のセンサーの出力を組み合わせて、いずれかがトリガーされた場合にアラームを発するなど、柔軟な制御が可能になります。
この基本的な論理ゲートの理解は、より複雑なデジタルシステムを学ぶ第一歩です。コンピュータの基礎からセキュリティシステムまで、ORゲートは現代の電子技術における重要な役割を果たしています。
