N-타입 커넥터의 기본 개념, 구조 및 이점을 설명하며, 고주파 통신 장비에서의 중요성과 다양한 적용 분야를 탐구합니다.
N-타입 커넥터의 기초
전자 기기나 통신 장비에서 신호를 전송하는 것은 필수적인 일입니다. 이럴 때 우리는 ‘커넥터'(Connector)라는 부품을 사용하는데, 특히 고주파 신호를 전송할 때 매우 중요한 역할을 하게 됩니다. ‘N-타입 커넥터'(N-Type Connector)는 고주파 신호용 커넥터 중 하나로, 그 특징과 사용처에 대해 간단히 살펴보겠습니다.

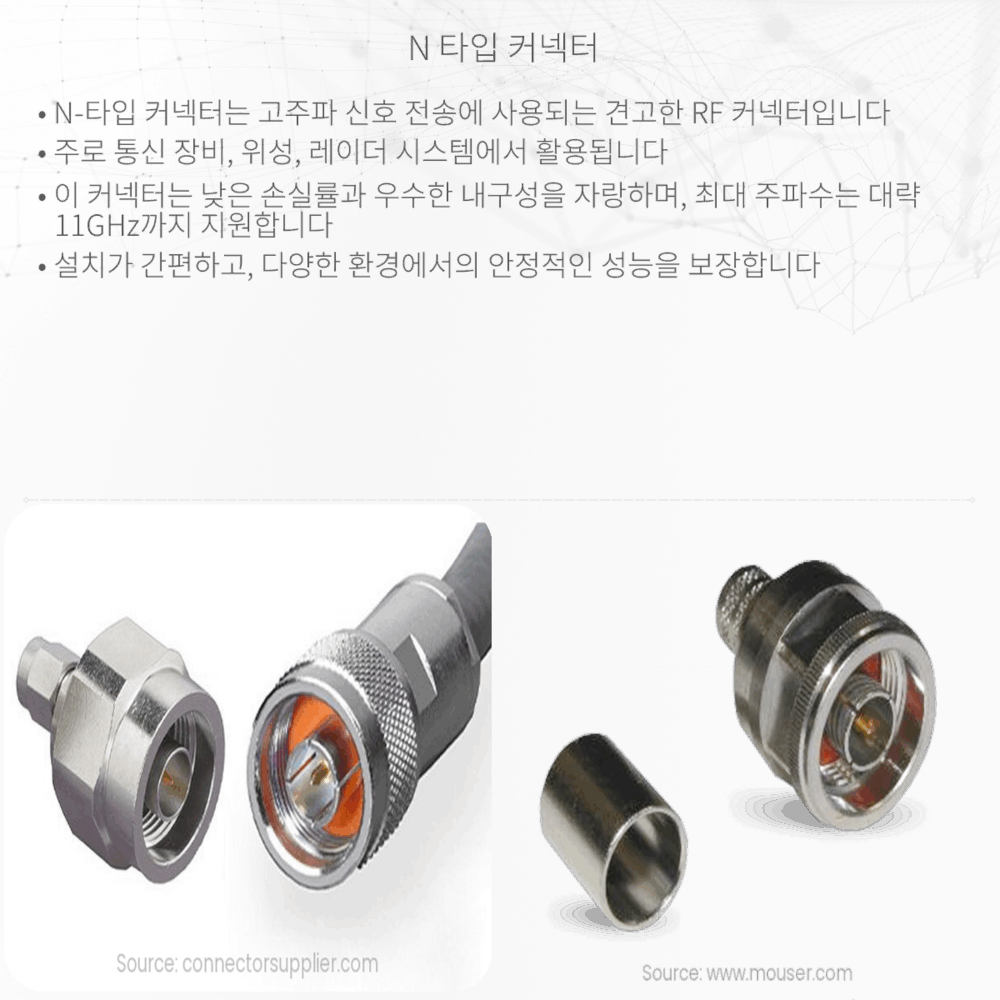

N-타입 커넥터란?
N-타입 커넥터는 고주파 신호를 처리할 수 있으며, RF(Radio Frequency) 및 마이크로웨이브(microwave) 연결에 주로 사용됩니다. 공중파 텔레비전 방송, 휴대전화 기지국, 레이더 시스템, 위성통신 기기 등에서 널리 사용되고 있습니다. 50옴과 75옴 두 가지 버전으로 제공되며, 주로 50옴 버전이 통신 분야에서 활용됩니다.
N-타입 커넥터의 구조
- 스레드 결합(Threading): N-타입 커넥터는 나사식 나사로 결합하는 스레드 결합 방식을 사용합니다. 이는 안전한 연결을 보장합니다.
- 내부 접점(Contacts): 남성(Male) 커넥터에는 핀이, 여성(Female) 커넥터에는 소켓이 있어 신호가 효율적으로 전달됩니다.
- 절연체(Dielectric): 접점 사이의 절연체는 신호 전송 중에 발생할 수 있는 전기적 간섭을 줄여줍니다.
- 외부 셸(Outer Shell): 견고한 금속 셸은 물리적 강도를 제공하며 전자기 방사 및 간섭을 차단합니다.
N-타입 커넥터의 장점
- 높은 주파수 범위에서 안정적인 신호 품질을 제공합니다 (최대 GHz 단위).
- 중대한 신호의 손실이나 왜곡 없이 고출력 전송이 가능합니다.
- 날씨나 물리적 충격에 강하도록 설계되어야 장기간 사용할 수 있습니다.
- 다양한 크기와 스타일로 제공되어 여러 유형의 장비와 호환됩니다.
적용 분야
N-타입 커넥터는 그 우수한 성능 덕분에 다양한 산업 분야에서 적용됩니다. 특히 무선 통신 분야와 산업용 및 군사용 통신 시스템에서 매우 중요한 부품입니다. 위성통신, 무선 LAN, 라디오 방송국 등에서 광범위하게 사용되며, 고주파 실험 및 연구 분야에서도 활용됩니다.
정리
N-타입 커넥터는 신뢰성 높은 고주파 신호 전송을 위해 고안된 중요한 부품입니다. 이 커넥터는 무선 통신 및 방송 시스템에서 필수적인 역할을 하면서, 최신 기술이 통합된 현대 사회의 통신 인프라를 지원하는 데 기여합니다. N-타입 커넥터에 대해 이해함으로써 우리는 주변의 통신 기기가 어떻게 연결되고 신호를 전송하는지 더 잘 알 수 있게 됩니다.
