理解しやすいN型コネクターのガイド：高周波通信に使用される堅牢で精密な接続部品の機能、特徴、用途を解説します。

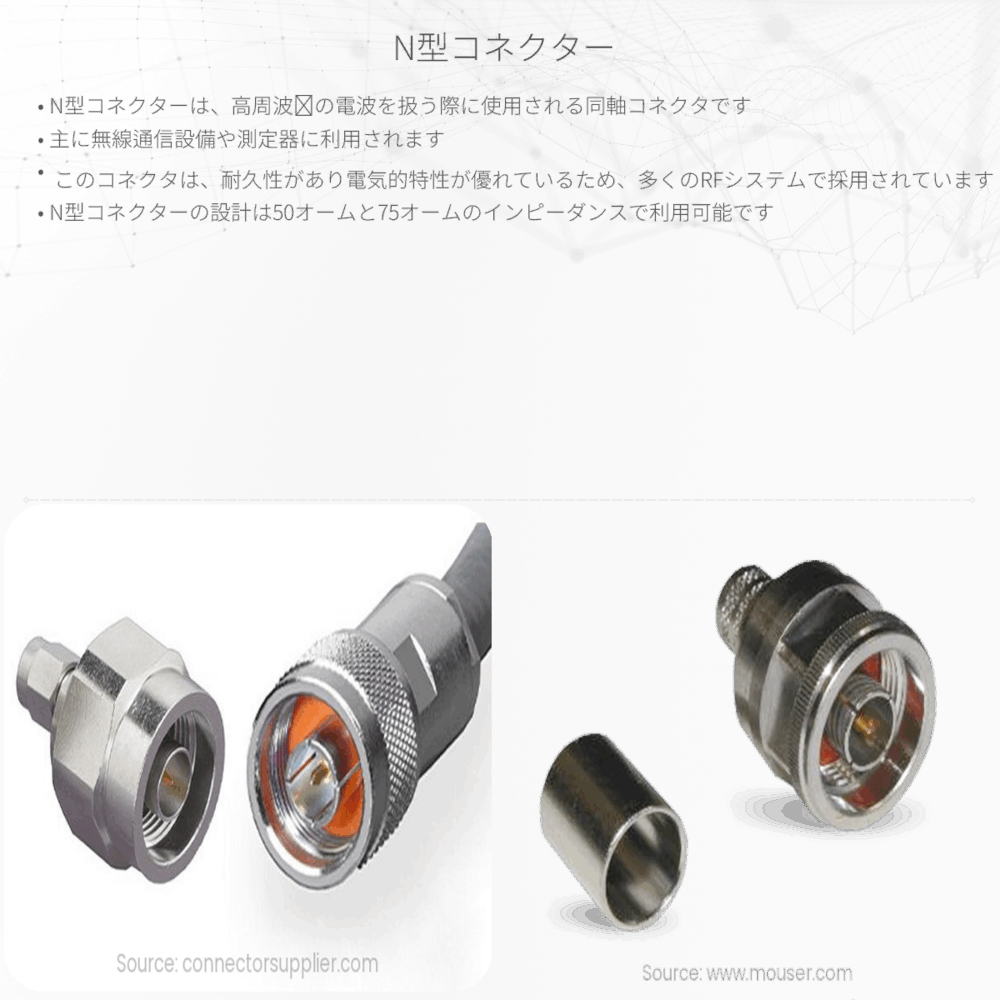

N型コネクターとは
電気と磁気に関するテーマの中でも、特に実用的な部分としてN型コネクターに着目することは有益です。N型コネクターは、無線通信を含む高周波信号の接続に使用されるコネクターの一種です。このコネクターは、特に無線通信の分野において、その信号伝達の品質と信頼性を高めるために重要な役割を果たしています。
N型コネクターの特徴
N型コネクターは、50オーム（Ω）のインピーダンスに最適化されており、GHz（ギガヘルツ）単位の高周波信号を扱うために設計されています。このコネクターの設計には以下のような特徴があります。
- 堅牢性：耐候性や耐振動性に優れており、屋外設備や産業機器など厳しい環境での使用に適しています。
- 安定した接続：ねじ込み式のメカニズムにより確実な接続が可能で、繰り返しの接続・切断にも対応しています。
- 広範な周波数帯：約11 GHzまでの高周波信号の伝送が可能です。
N型コネクターの用途
N型コネクターは様々なアプリケーションで使用されています。
- 無線LANシステム
- 携帯電話基地局
- 衛星通信
- レーダーシステム
- 無線機器のテスト機器の接続
接続の物理的仕組み
N型コネクターの接続機構は、中心ピン（またはメスピン）、インシュレーター、外部コンダクターの三つの主要な部分から成り立っています。これらのコンポーネントが高精度で製造されていることにより、コネクターは電波の反射を最小限に抑え、信号の損失を防ぐ設計となっています。
インピーダンスの整合
N型コネクターはシステム全体のインピーダンスと整合させることが重要です。電波の反射を防ぎ、効率よく信号を伝達するためには、ケーブルやアンテナ、その他の機器のインピーダンスがコネクターのインピーダンス50オームと一致している必要があります。この整合性が取れていると、次の式で表される反射係数が最小となります。
反射係数 \( \Gamma \) は以下の式で表されます：
\[ \Gamma = \frac{Z_{\text{load}} – Z_0}{Z_{\text{load}} + Z_0} \]
ここで、\( Z_{\text{load}} \) は負荷のインピーダンス、\( Z_0 \) は伝送路の特性インピーダンスを表します。理想的には、\( \Gamma \) はゼロになり、すべてのエネルギーが伝送路から負荷に効率よく伝達されます。
結論
N型コネクターは現代の通信技術において不可欠な部品の一つです。これらのコネクターは信号を安定して伝え、幅広い周波数対応の要求を満たしながら、簡単かつ確実に接続することができるため、幅広い用途で重宝されています。理解と適切な使い方を覚えることで、その技術的なメリットをフルに活用することができます。
