핀 핀 히트싱크는 고성능 열전달장치로, 전자 부품의 발열을 효과적으로 해결하며 열전도도와 대류를 이용한 설계로 전자기기의 안정성을 보장합니다.
핀 핀 히트싱크의 이해

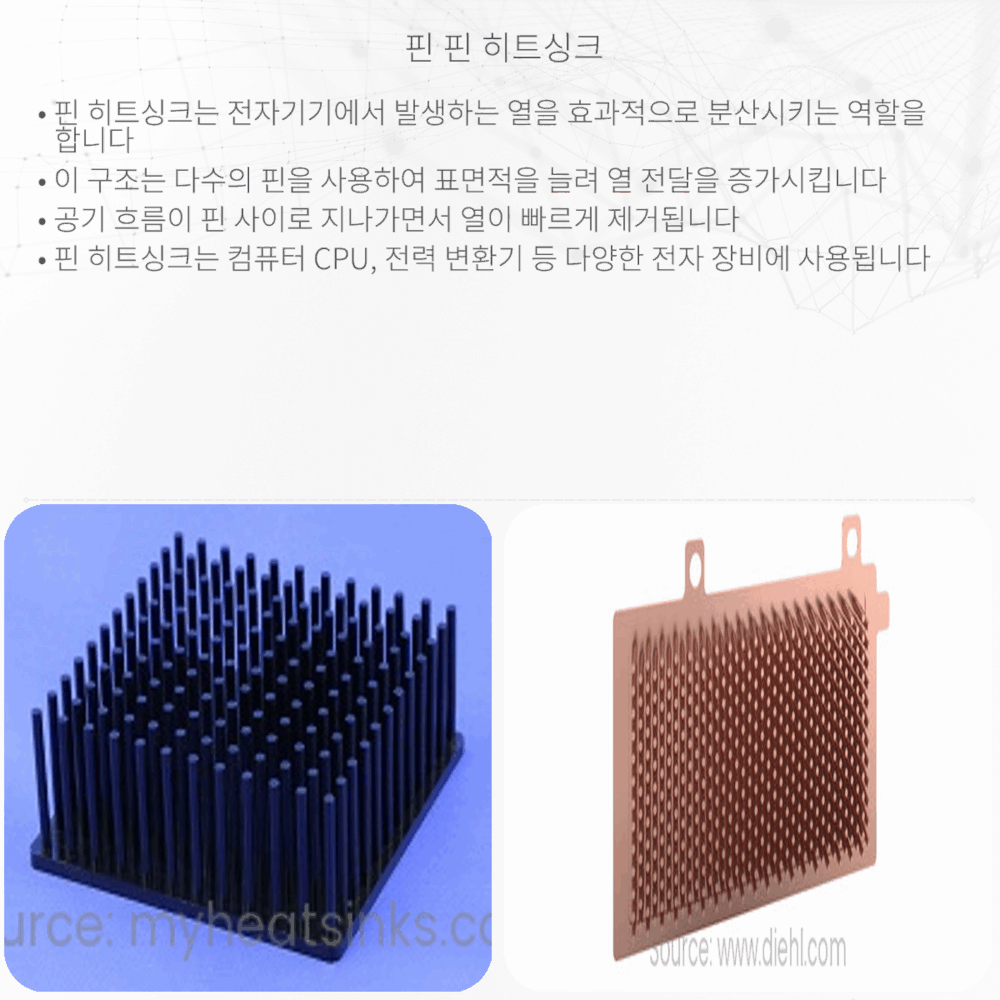

핀 핀 히트싱크는 전자기기가 발생시키는 열을 효과적으로 분산시키기 위한 장치로, 전자 부품의 발열 문제를 해결하기 위해 널리 사용됩니다. 이러한 히트싱크는 전자부품의 수명 연장과 안정적인 작동을 위해 필수적인 요소로 자리 잡고 있습니다. 핀(fin)은 히트싱크 내에서 열이 공기 중으로 더 빠르게 전달될 수 있도록 디자인된 돌출부를 말하며, 이는 대류를 통해 열을 식히는 효과를 가져옵니다.
전자 부품에서 발생하는 열에너지는 주변의 공기로 전달되어야 합니다. 이 때 핵심 원리는 열전도도(thermal conductivity)와 대류(convection)입니다. 열전도도는 열이 물질을 통해 얼마나 잘 이동하는지를 나타내는 물리적 성질입니다. 핀 히트싱크는 특히 열전도도가 높은 재료로 제작되어 열이 매우 빠르게 전달되도록 합니다.
- 핀의 설계: 핀의 형태, 크기, 간격은 열전달 효율에 큰 영향을 미칩니다. 이들은 히트싱크의 표면적을 증가시켜 더 많은 공기와 접촉하며, 이는 열을 더 빠르게 분산시킵니다.
- 대류 향상 : 공기가 핀 사이를 지나갈 때, 열은 공기로 전달되어 식게 됩니다. 자연대류(natural convection) 또는 강제대류(forced convection)을 사용하여 효율을 극대화시킬 수 있습니다. 강제대류는 팬과 같은 외부 장치를 사용하여 공기 흐름을 증가시키는 방법입니다.
- 재료의 선택: 열전도도가 높은 재료는 열을 빠르게 전달할 수 있습니다. 일반적으로 구리나 알루미늄과 같은 금속이 사용됩니다.
전기와 자기 현상은 핀 히트싱크의 설계와 성능에도 영향을 미칩니다. 오늘날 전자기기에서 사용되는 다양한 구성 요소는 전자기장을 발생시킬 수 있으며, 이는 히트싱크 주변에서도 중요한 역할을 할 수 있습니다. 예를 들어, 히트싱크 주변의 전자기장은 전자 부품의 성능에 영향을 줄 수 있어, 디자인 시 이를 고려해야 합니다.
핀 히트싱크를 통해 발생하는 열은 주변 공기로 효과적으로 전달되고, 이를 통해 전자 부품은 고온으로부터 보호받게 되며, 따라서 안정적으로 작동할 수 있습니다. 다음 절에서는 핀 히트싱크의 열 전달 원리를 더 깊게 파고들어, 더욱 상세한 정보를 제공하겠습니다.
열 전달 원리의 깊은 탐구
핀 히트싱크의 효율을 이해하려면 기본적인 열 전달 원리에 대한 이해가 필요합니다. 열 전달에는 크게 세 가지 기본 현상이 있습니다.
- 전도(Conduction): 온도 차이가 있는 두 지점 사이에서 직접적인 분자 충돌 및 에너지 전달을 통해 발생합니다.
- 대류(Convection): 유체(보통은 공기)가 이동하면서 열을 전달하는 현상을 말하며, 핀 히트싱크에서는 중요한 역할을 합니다.
- 복사(Radiation): 열에너지가 전자기파 형태로 전달되는 것을 말하며, 주로 고온에서 중요해집니다.
핀 히트싱크에서 가장 핵심적인 것은 전도와 대류입니다. 열은 전자 부품에서 핀으로 전도를 통해 전달되고, 그 후 대류를 통해 주변 공기로 분산됩니다. 복사는 일반적으로 히트싱크에서는 덜 중요한 역할을 차지합니다. 이해를 돕기 위해, 실리콘 반도체 칩에서 알루미늄 핀 히트싱크로의 열 전달을 식으로 나타내면 다음과 같습니다:
\[\dot{Q} = k \cdot A \cdot \frac{(T_{\text{chip}} – T_{\text{ambient}})}{d}\]
여기서:
- \(\dot{Q}\): 전달되는 열의 속도(와트 단위)
- \(k\): 재료의 열전도도(W/m·K)
- \(A\): 열 전달면적(m2)
- \(T_{\text{chip}}\): 반도체 칩의 온도(K)
- \(T_{\text{ambient}}\): 주변 환경의 온도(K)
- \(d\): 열이 전달되는 거리(m)
즉, 핀 히트싱크의 열전도도와 전달면적이 클수록, 그리고 온도 차이가 클수록 더 많은 열이 전달됩니다.
결론
핀 히트싱크는 최신 전자기기의 열 관리 시스템에서 중추적인 역할을 합니다. 설계자들은 핀의 크기, 모양, 간격, 재료 그리고 열의 효율적인 분산을 위한 전자기 호환성을 고려하여 효과적인 핀 히트싱크를 만들어냅니다. 이러한 노력으로 전자 부품의 온도를 조절하고 성능과 수명을 향상시킬 수 있습니다. 기술 발전과 함께 이러한 열 관리 기술도 지속적으로 발전할 것이며, 이는 전자기기의 성능과 안정성 강화로 직결됩니다. 하드웨어의 열 문제를 해결하는 방법으로써, 핀 히트싱크는 냉각 기술의 핵심 요소로 여전히 중요할 것입니다.
