ピンフィンヒートシンクは効率的な電子機器の冷却を実現する熱交換器で、表面積が大きく高熱伝導率材料を使用しています。

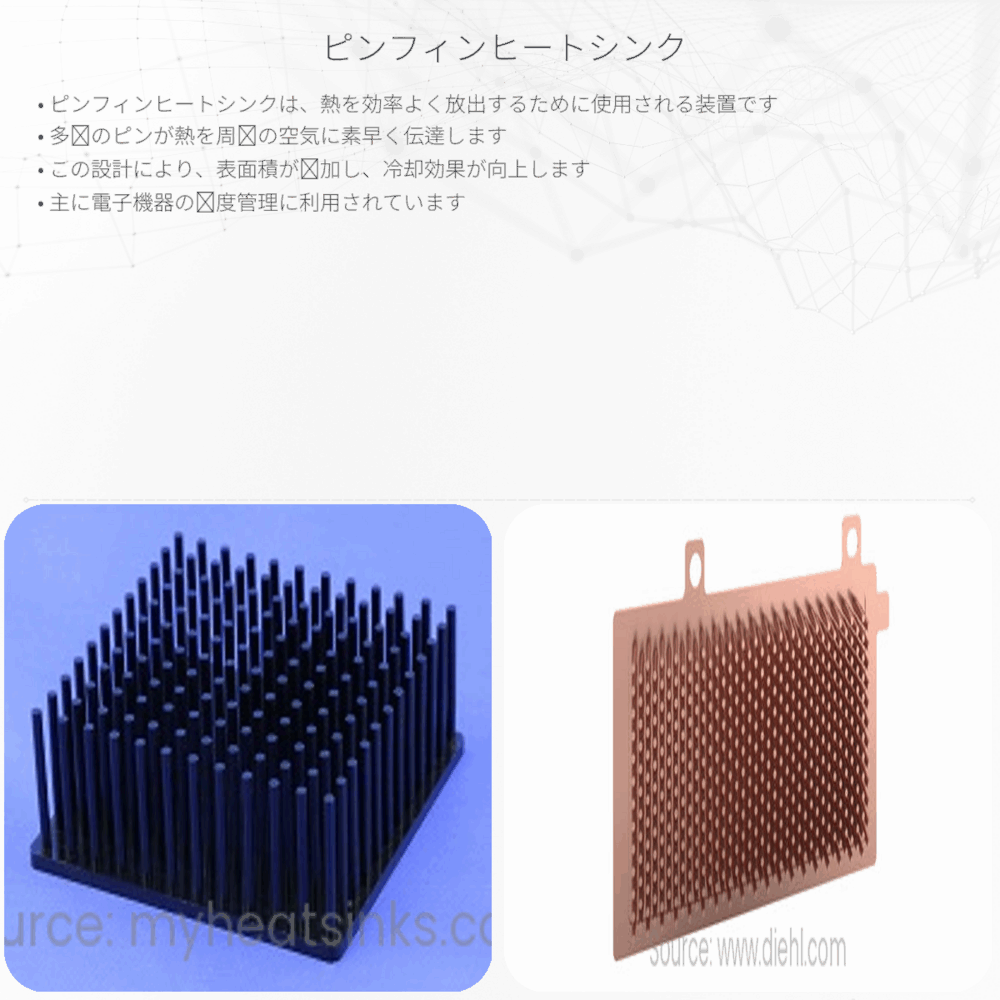

ピンフィンヒートシンクとは
ピンフィンヒートシンクは、電子機器やコンピューターの冷却に使用される熱交換器の一種です。熱は、コンピューターのプロセッサや電力変換器のような機器から発生し、機器の性能に悪影響を与える可能性があります。ピンフィンヒートシンクは、この熱を効率的に散逸させるために設計されています。
ピンフィンヒートシンクの構造と原理
ピンフィンヒートシンクは、一般に金属製（例えばアルミニウムや銅）で、多数のピンが基板に直立して配置された形状をしています。このピン構造により、ヒートシンクは大きな表面積を持ち、周囲の空気との熱交換が促進されます。
熱交換の基本原理は、熱伝導によってヒートシンクの基板からピンへと熱が伝わり、その後に対流によってピンの表面から空気へと熱が移動します。対流冷却は自然対流と強制対流の二種類があります。自然対流は熱い空気が上昇し、冷たい空気が下降することで熱が移動します。一方、強制対流はファンや他の機械的装置を用いて空気の流れを強制し、熱交換を促進します。
ピンフィンヒートシンクの設計
ピンフィンヒートシンクの設計には、様々な要因が考慮されます。ピンの形状、サイズ、配置間隔、そして基板の形状と厚みが、ヒートシンクの性能に大きな影響を与えます。適切な設計により、必要な冷却性能を保ちつつ、コストや重量を抑えることができます。
- ピンの形状：円形、四角形、楕円形など、様々なピン形状があります。ピンの形状は、熱伝達効率に影響します。
- ピンのサイズと配置：ピンの直径や高さ、ピン同士の距離によって、ヒートシンクの熱伝導面積が変わります。
- 基板の形状と厚み：基板はピンを支持する役割を有し、また、熱源からピンへの熱伝導経路ともなります。基板の形状と厚みも適切に選ぶ必要があります。
ピンフィンヒートシンクの効率
ピンフィンヒートシンクの効率は、基板から空気に熱をどれだけ早く移動させるかによって決まります。ヒートシンクの表面積が大きいほど、より多くの熱を空気に移動させることができ、冷却効率が高まります。また、材料の熱伝導率も重要な要素であり、高熱伝導率の材料ほど優れた冷却性能を示します。
まとめ
ピンフィンヒートシンクは、電子機器の冷却において重要な役割を果たし、熱の効率的な管理を通じて機器の信頼性と性能を保つために使用されます。その構造と原理を理解することは、効果的な熱管理ソリューションを設計するために不可欠です。今後もピンフィンヒートシンクは、電子機器の進化と共に、その設計と材料が更に最適化されていくことでしょう。
