핀 다이오드의 개요
핀 다이오드는 반도체 기술에서 중요한 역할을 하는 전자 소자 중 하나입니다. 이 다이오드는 특히 고주파 신호의 검출이나 스위칭, 리미팅, 조절과 같은 응용 분야에 자주 사용됩니다. 핀 다이오드의 구조적 특징과 동작 원리를 이해하기 위해서는 먼저 전자기학의 기본 개념과 반도체의 특성에 대한 이해가 필요합니다.
핀 다이오드의 구조

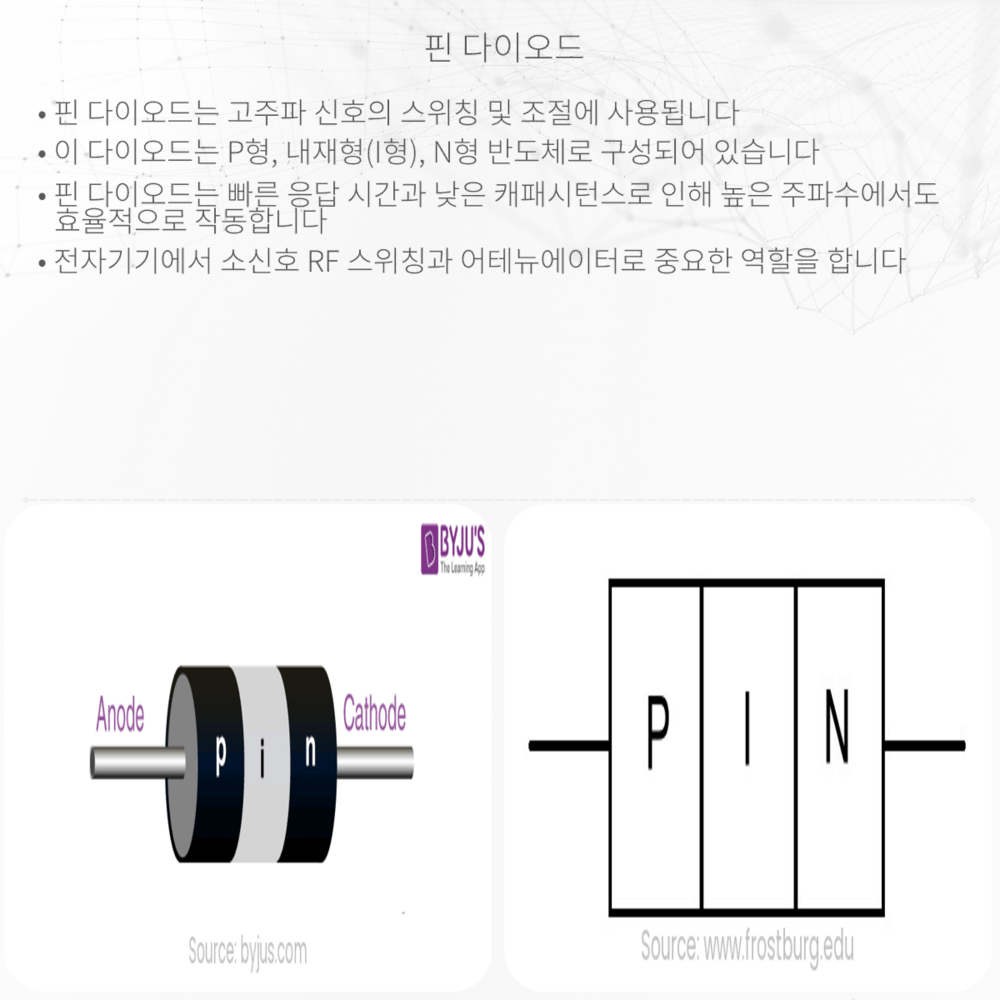

핀 다이오드의 이름은 구조상의 특징에서 유래되었습니다. ‘핀(PIN)’은 다이오드 내부에 존재하는 ‘P형(P-type)’ 반도체, ‘내부 절연체(I-type 또는 Intrinsic)’ 반도체, 그리고 ‘N형(N-type)’ 반도체의 세 부분으로 구성되어 있음을 나타냅니다. 이 세 부분이 결합하여 특별한 전기적 성질을 만들어냅니다.
- P형 반도체: 양공(전자가 빠져 나간 자리)을 주요 전하 캐리어로 활용합니다. 보통 보론 같은 삼가 전자 원소를 첨가해 양공을 만드는 데 사용되며, 이를 ‘도핑(doping)’이라고 합니다.
- 내부 절연체(I-type): 거의 도핑되지 않은 순수한 반도체로, 자유 전자나 양공이 매우 적어 전기를 잘 통하지 않습니다. 이 영역은 P형과 N형 사이에서 전기장이 형성되는 공간 역할을 합니다.
- N형 반도체: 자유 전자를 주요 전하 캐리어로 활용합니다. 인과 같은 오가 전자 원소를 도핑해 자유 전자를 만드는 데 사용합니다.
핀 다이오드의 동작 원리
핀 다이오드에서 중요한 것은 P형과 N형 사이에 위치한 I-type 영역입니다. 전자가 인가되지 않은 상태, 즉 정류 상태에서 I-type 영역은 전하 캐리어가 거의 없어 전류가 흐르지 않습니다. 그러나 앞서 언급했듯이 고주파 신호를 다루는데 있어 핀 다이오드는 그 독특한 구조를 통해 의미 있는 역할을 하게 됩니다.
핀 다이오드에 전압을 인가하면 P형과 N형 지역의 전하 캐리어들이 I-type 영역을 향해 이동하기 시작하면서 이를 통해 전류가 흐르게 됩니다. 전압의 극성에 따라 다이오드는 전도가능 상태(포화 상태) 혹은 비전도 상태(차단)로 작동할 수 있습니다.
이때, 고주파 신호가 핀 다이오드를 거치면서 신호 조절이 가능하게 됩니다. 이는 다이오드가 신호의 크기나 응답성을 변화시킬 수 있는 능력을 가지고 있기 때문입니다. 따라서, 핀 다이오드는 전자파의 스위칭 기능, 즉 신호의 전달이나 차단을 짧은 시간 내에 수행할 수 있는 특성을 지니게 됩니다. 이러한 특성은 무전기, 레이더 시스템, 관련 통신 장비 등에서 광범위하게 응용됩니다.
핀 다이오드에서의 전형적인 응용
핀 다이오드는 여러 전자 및 통신 장비에서 핵심적인 역할을 합니다. 그중에서도 몇 가지 전형적인 응용 분야를 들여다보겠습니다.
- RF 스위치: 무선 통신에서 핀 다이오드는 신호경로를 전환하는 데 사용됩니다. 리시버나 트랜스미터 간의 신호를 전환하여 안테나를 공유할 수 있게 합니다.
- 조절기: 핀 다이오드는 신호의 전력을 조절하는 데 사용되기도 합니다. 예를 들어, 원하는 출력 수준으로 신호를 조정하기 위해 고주파 증폭기에 삽입될 수 있습니다.
- 리미터: 핀 다이오드는 입력으로 들어오는 신호의 전력 수준이 특정 임계값을 넘지 않도록 제한하는 데 사용됩니다. 이는 회로를 고전력 신호로부터 보호하는 데 중요합니다.
성능 특성과 설계 고려 사항
핀 다이오드를 사용할 때, 여러 성능 특성을 고려해야 합니다. 대역폭, 스위칭 시간, 전류 용량과 같은 요소들은 다이오드 선택에 중요한 영향을 미치며, 응용 분야에 따라 최적화해야 합니다. 또한, 온도 범위와 소자의 안정성도 중요한 설계 요소입니다.
결론
핀 다이오드는 고주파 신호 처리에 매우 중요한 소자로, 고성능 스위칭, 신호 조절, 리미팅 능력 덕분에 다양한 전자 및 통신 장치에 널리 사용됩니다. 모든 응용 분야에서 탁월한 성능을 보이는 것은 아니지만, 핀 다이오드의 구조적인 특성과 동작 원리를 이해하면 적절한 응용 분야에서 최적의 성능을 끌어낼 수 있습니다. 앞서 살펴본 다이오드의 구조와 원리, 그리고 다양한 응용 분야를 고려하며, 설계자들은 특정 목적에 맞는 핀 다이오드를 효과적으로 선택하고 사용할 수 있습니다. 핀 다이오드의 높은 유연성과 조절 능력은 고주파 신호 처리 기술의 발전에 있어 필수적인 요소로 남아 있을 것입니다.
