ピンダイオードの基本

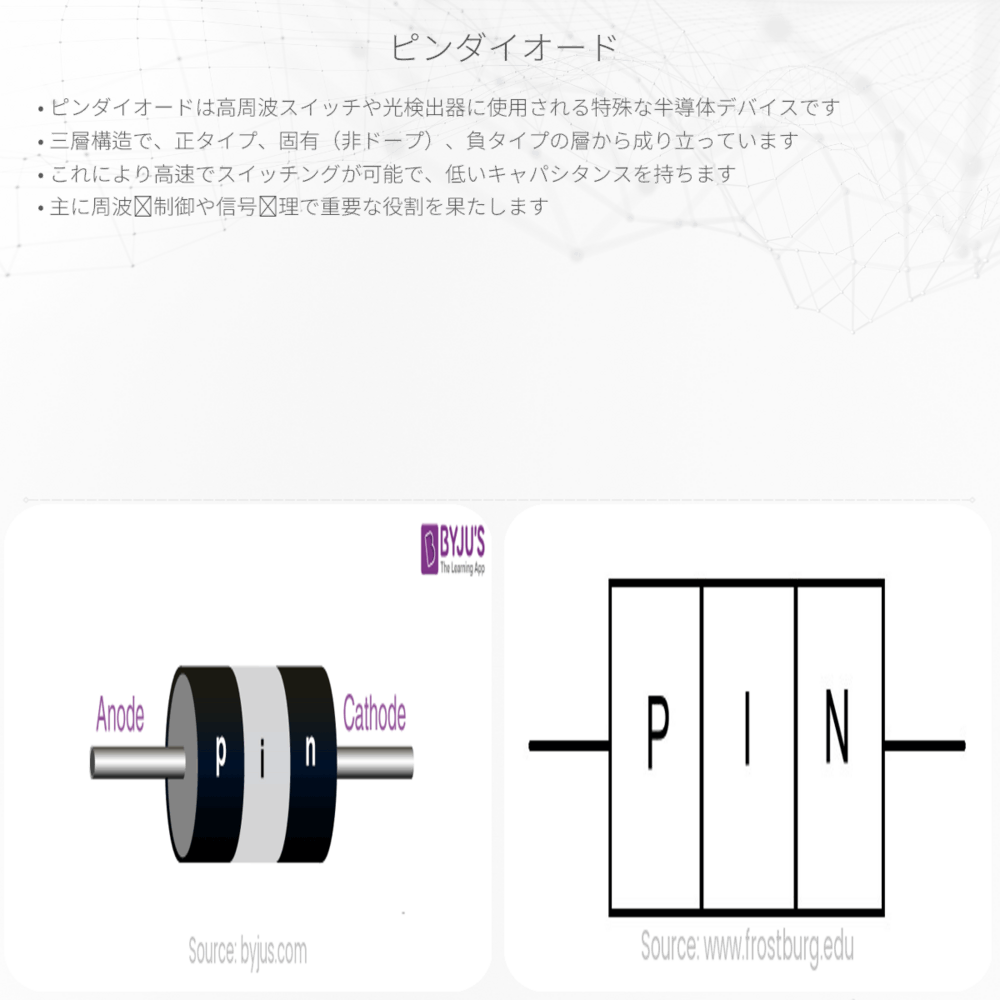

ピンダイオードは、エレクトロニクスの世界で非常に重要な役割を果たす半導体デバイスです。ピンダイオードの名前はその構造から来ており、「p型半導体」「内在半導体(i-type)」「n型半導体」の三層から成り立っています。この独特な構造から、ピンダイオードは他のダイオードに比べて特有の特性を持ちます。
ピンダイオードの構造と動作原理
ピンダイオードの中心に位置する内在半導体(i-type)は、ほとんど不純物を含まない非常に純粋なシリコン層です。この層が電流の流れに影響を与え、デバイスの特性を決定します。p層とn層はそれぞれ、シリコンに不純物を添加することで作られ、異なる種類のキャリア（正孔と電子）を持つようになっています。
ピンダイオードに電圧を加えると、p層とn層にそれぞれ異なるタイプの電荷キャリアが移動するため、中央のi層にデプレッション領域が形成されます。この領域は電子と正孔がほとんど存在しないため、非常に高い抵抗となります。その結果、ピンダイオードは高周波の信号を扱うのに適しており、マイクロ波やRF(無線周波数)の技術で用いられます。
ピンダイオードの応用
ピンダイオードは高周波スイッチ、RFリミッタ、光検出器、および太陽電池など幅広い用途で使われています。たとえば、光ファイバ通信システムでは、ピンダイオードが受信機内の光検出器として活躍します。また、無線通信機器では、スイッチング速度が速く、大電流や高電圧に耐えることができます。
- 高周波スイッチ: ピンダイオードは、その内部にあるi層によって信号を変換する速度が高く、マイクロ波帯域内でのスイッチとして使用されます。
- RFリミッタ: ピンダイオードは過剰な信号が入力された際にそれを抑制する役割を果たし、通信機器の保護に利用されます。
- 光検出器: 光ファイバ通信で非常に重要な役割を担い、受け取った光信号を電気信号に変換します。
- 太陽電池: 太陽光を電力に変換する際に使用され、特に高効率を求められる宇宙関係の用途で利用されます。
まとめ
ピンダイオードは、そのユニークな構造と電気的特性により、現代の通信技術において欠かせない存在です。小さな部品一つが、高速データ通信から宇宙探査、エネルギー変換に至るまで、多岐にわたる応用が可能なのは、半導体技術の進歩を象徴しています。この記事を読んでいただき、ピンダイオードの基本とその役割について理解を深めることができたら幸いです。
