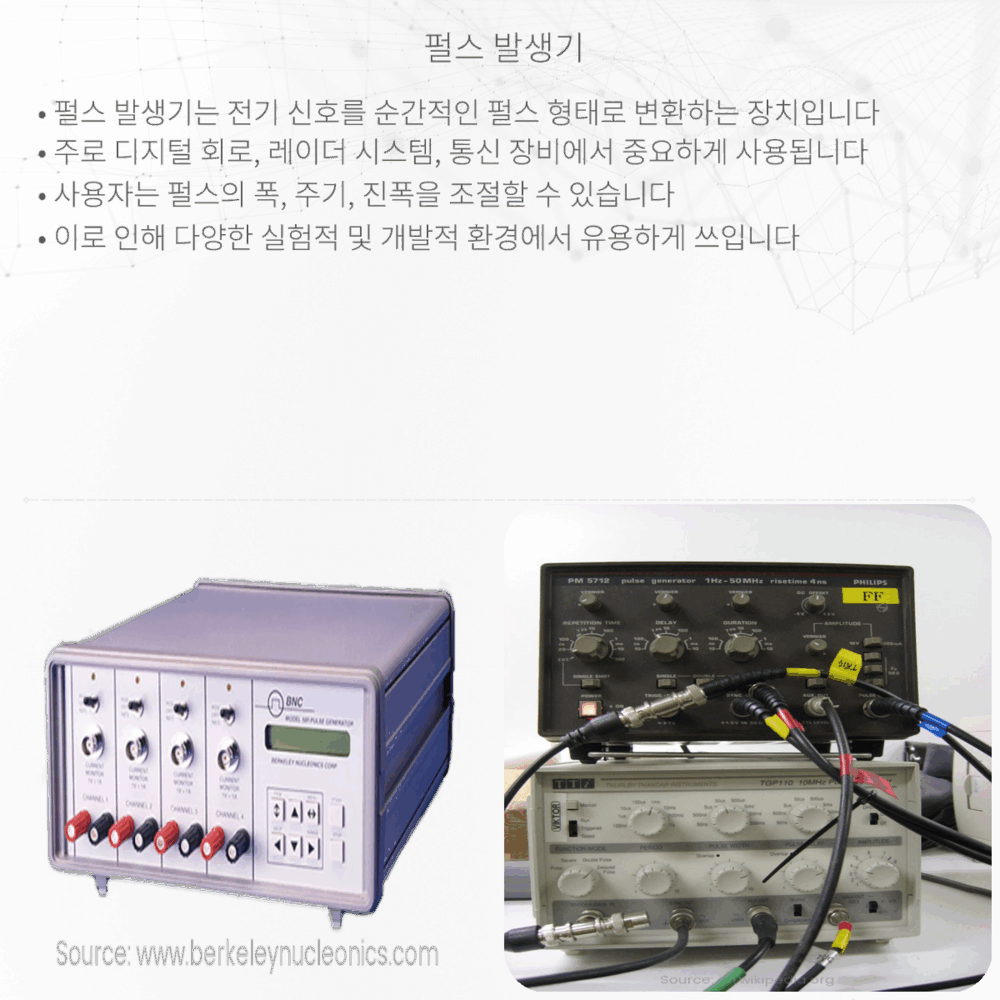

펄스 발생기는 일정 간격의 전기 신호를 생성하는 장치로서, 전자기기 테스트, 디지털 회로 디버깅, 의료 기기, 과학 실험 등에 쓰입니다.
펄스 발생기의 기본 개요
전자공학에서 펄스 발생기(pulse generator)는 매우 중요한 역할을 합니다. 이 장치는 일정한 간격으로 전기적 신호를 반복해서 생성하는 장치로, 이 펄스는 일반적으로 정사각형, 삼각형, 혹은 사인파 형태를 띕니다. 펄스 발생기는 전자기기의 성능을 테스트하거나 디지털 회로를 디버깅할 때, 또한 의료 기기 및 과학 실험에 널리 사용됩니다.
펄스 발생기의 주요 구성 요소
펄스 발생기를 이해하기 위해서는 몇 가지 주요 구성 요소에 대한 지식이 필요합니다. 첫째로, 트리거(trigger) 입니다. 이것은 펄스 신호 생성을 시작하는 역할을 합니다. 사용자가 원하는 시간에 펄스를 생성하도록 설정할 수 있습니다. 둘째는 오실레이터(oscillator), 신호의 기본적인 형태와 주파수를 결정짓는 중요한 부품입니다. 셋째로, 펄스 조정기(pulse modulator)가 있으며 이는 펄스의 폭이나 진폭을 조절하는 역할을 합니다.
펄스 발생기의 작동 원리
펄스 발생기의 작동 원리를 간단히 설명하자면, 오실레이터는 계속해서 전기 신호를 발생시키고 있지만, 실제 펄스를 발생시키는 것은 트리거의 역할입니다. 사용자가 설정한 특정 조건이 만족될 때, 트리거는 오실레이터를 활성화하여 일정 시간 동안 신호를 출력하게 합니다. 이렇게 발생된 펄스는 다양한 파형으로 조정될 수 있고, 그 후에 다양한 용도로 사용됩니다.
펄스 발생기의 전기적 특성
- 주파수(Frequency): 펄스가 일정 시간당 반복되는 횟수를 나타내며, Hz(헤르츠) 단위로 측정합니다.
- 진폭(Amplitude): 펄스의 최대 전압 레벨을 나타내며, 보통 V(볼트) 단위로 표현합니다.
- 펄스 폭(Pulse Width): 하나의 펄스가 지속되는 시간의 길이로, 보통 μs(마이크로초)이나 ns(나노초) 단위로 측정합니다.
- 상승 시간(Rise Time) 및 하강 시간(Fall Time): 펄스가 최저 전압에서 최고 전압까지 도달하는 데 걸리는 시간을 상승 시간이라 하며, 반대로 최고 전압에서 다시 최저 전압으로 떨어지는 데 걸리는 시간을 하강 시간이라 합니다.
분야별 펄스 발생기의 활용
각기 다른 기술 분야에서 펄스 발생기의 활용 예는 매우 다양합니다. 예를 들어, 통신 분야에서는 데이터 전송의 신호 타이밍을 조절하는 데 쓰입니다. 의료 분야에서는 심장 판막의 동작을 조사하거나 근육 자극 장치로 사용되기도 합니다. 더 많은 과학 실험에서는 물리적 성질을 측정하거나 연구하는 데 중요한 역할을 합니다.
펄스 발생기의 진화와 미래 기술
지금까지는 주로 아날로그 회로 기반의 펄스 발생기에 대해 다루었습니다. 그러나 디지털 기술의 발전으로 인하여 디지털 펄스 발생기가 점점 더 인기를 끌고 있습니다. 이들은 더욱 복잡하고 다양한 파형을 만들어낼 수 있으며, 사용자가 프로그램을 통해 펄스의 속성을 정밀하게 제어할 수 있습니다. 또한, 소프트웨어 정의 라디오(SDR)와 같은 새로운 기술들은 펄스 발생기와 결합되어 무선 통신에서 혁신을 가져다주고 있습니다.
앞으로 펄스 발생기는 더욱 소형화되고 통합화될 전망입니다. 반도체 기술의 발달로 인해, 칩 하나에 트리거, 오실레이터, 조정기 등이 모두 통합될 수 있는 시대가 오고 있으며, 이는 전자 장치의 크기 축소와 성능 향상을 가능하게 할 것입니다. 나노기술이 적용된 펄스 발생기는 생명 공학 및 나노 스케일의 과학 실험에서 탁월한 정밀도와 안정성을 제공할 것으로 예상됩니다.
결론
펄스 발생기는 전자공학, 통신, 의료, 과학 실험 등 다양한 곳에 활용되는 필수적인 도구입니다. 그 핵심 구성 요소인 트리거, 오실레이터, 그리고 펄스 조정기는 사용자의 필요에 따라 정교하게 신호를 생성하여 응용 가능한 범위를 넓히고 있습니다. 기술이 발전함에 따라 펄스 발생기는 더욱 정밀하고 다양한 형태의 신호를 만들어내며, 더 작은 사이즈, 더 넓은 대역폭, 그리고 더 낮은 전력 소모로 진화할 것입니다. 이를 통해 나노기술, SDR과 같은 미래 지향적인 새로운 분야에서의 연구 및 개발에 광범위하게 이바지하게 될 것입니다. 펄스 발생기에 대한 이해는 이와 같은 기술의 발전을 추적하고, 그 가능성을 실제로 활용하고자 하는 이들에게 귀중한 지식을 제공합니다.
