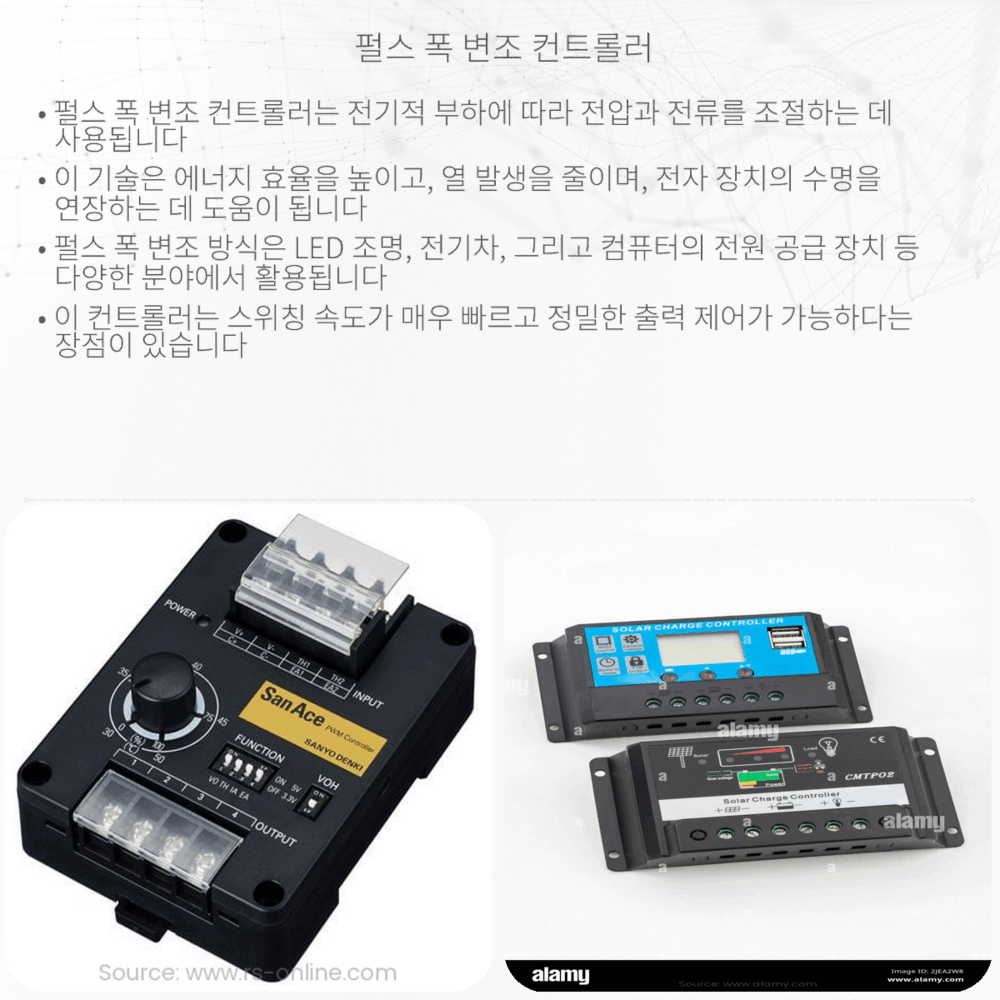

펄스 폭 변조 컨트롤러는 전기의 평균 값을 조정해 전자 장치의 효율적 전력 관리와 정밀 제어를 가능하게 하는 전력 전자 부품입니다.
펄스 폭 변조 컨트롤러의 이해
펄스 폭 변조(Pulse Width Modulation, PWM) 컨트롤러는 전력 전자에서 매우 중요한 부품으로, 전기 장치의 전력을 효율적으로 제어하는 데 사용됩니다. 이 기술은 LED 조명에서 모터 제어에 이르기까지 광범위한 응용 분야에서 찾아볼 수 있습니다. 펄스 폭 변조 컨트롤러는 전압과 전류의 평균 값을 제어하며, 이는 부하에 공급하는 전력을 조절하여 소비 전력을 최적화하는데 중요한 역할을 합니다.
펄스 폭 변조의 원리
펄스 폭 변조는 일정한 주파수로 전기 신호의 ‘폭'(펄스의 길이)을 변경함으로써 작동합니다. 컨트롤러는 “ON” 시간과 “OFF” 시간의 비율을 조정하여 출력 전압의 평균 값을 조절합니다. 이렇게 함으로써 부하에 공급되는 에너지 양을 제어하게 됩니다.
펄스 폭 변조 컨트롤러의 주요 구성 요소
- 신호 발생기(Signal Generator): PWM 신호를 생성하는 부분으로, 일반적으로 디지털 회로나 마이크로컨트롤러를 사용합니다.
- 드라이버(Driver): 신호 발생기로부터의 낮은 전력 신호를 증폭하여 고전력 부하를 제어할 수 있는 충분한 전력으로 만듭니다.
- 출력 스위치(Output Switch): 드라이버에 의해 증폭된 신호를 사용하여 부하의 전원을 ON/OFF 합니다.
- 피드백 시스템(Feedback System): 부하 상태를 모니터링하고 PWM 컨트롤러에 피드백을 제공하여 출력을 조정합니다.
펄스 폭 변조의 장점
- 고효율: 스위칭 동작은 손실을 최소화하면서 전력 전송을 최적화합니다.
- 유연성: PWM 신호의 펄스 폭을 조정함으로써 다양한 전자 장치에 적용할 수 있습니다.
- 좋은 성능: 모터와 같은 부하의 속도를 정밀하게 제어할 수 있습니다.
PWM 컨트롤러와 전기 장치의 상호 작용
펄스 폭 변조 컨트롤러를 사용하는 대표적인 예는 BLDC(Brushless Direct Current) 모터의 속도 제어입니다. PWM 컨트롤러는 모터에 인가되는 전압의 평균 값을 조절하여 모터의 속도를 정밀하게 제어할 수 있습니다. 예를 들어, 펄스 폭을 넓히면 모터는 더 많은 전력을 받아 더 빠르게 회전하게 됩니다.
또 다른 예는 LED 조명의 밝기 조절입니다. PWM 컨트롤러는 LED에 공급되는 전류를 정밀하게 조절함으로써 LED의 밝기를 조절할 수 있습니다. 펄스의 폭을 줄이면 LED가 더 적은 시간 동안만 켜지게 되어 밝기가 낮아짐을 의미합니다.
결론
펄스 폭 변조 컨트롤러는 전자 장치의 전력 관리와 제어에 매우 효과적인 방법을 제공합니다. 그것의 고효율, 유연성, 그리고 정밀한 제어 능력 덕분에 PWM은 다양한 공학 분야에서 널리 채택되고 있습니다. 적절한 PWM 컨트롤러의 설계와 응용은 전기 및 전자 시스템의 성능을 대폭 향상시킬 수 있습니다.
