커패시터 입력 필터 정류기에 대한 설명으로 AC를 깨끗한 DC로 변환하는 전자부품, 그 작동 원리와 설계 요소를 알아보세요.
커패시터 입력 필터 정류기란 무엇인가?
전기공학에서 중요한 구성 요소 중 하나는 정류기와 함께 사용되는 커패시터 입력 필터입니다. 정류기는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 기기이며, 커패시터 입력 필터는 이렇게 생성된 직류 전원의 전압을 보다 안정적으로 만들어 줍니다.
정류기의 기본 원리
일반적으로 가정용 전원은 교류로 제공됩니다. 이 교류 전원은 전압이 시간에 따라 정현파(sinusoidal) 형태로 변화합니다. 대부분의 전자기기는 이러한 변화하는 교류 전원보다는 일정한 직류 전원을 필요로 합니다. 정류기는 이 교류 전력을 필요한 직류 전력으로 변환하는 역할을 수행합니다. 이 과정에서 사용되는 가장 기본적인 정류 소자는 다이오드로, 전류가 단방향으로만 흐를 수 있게 만들어줍니다.

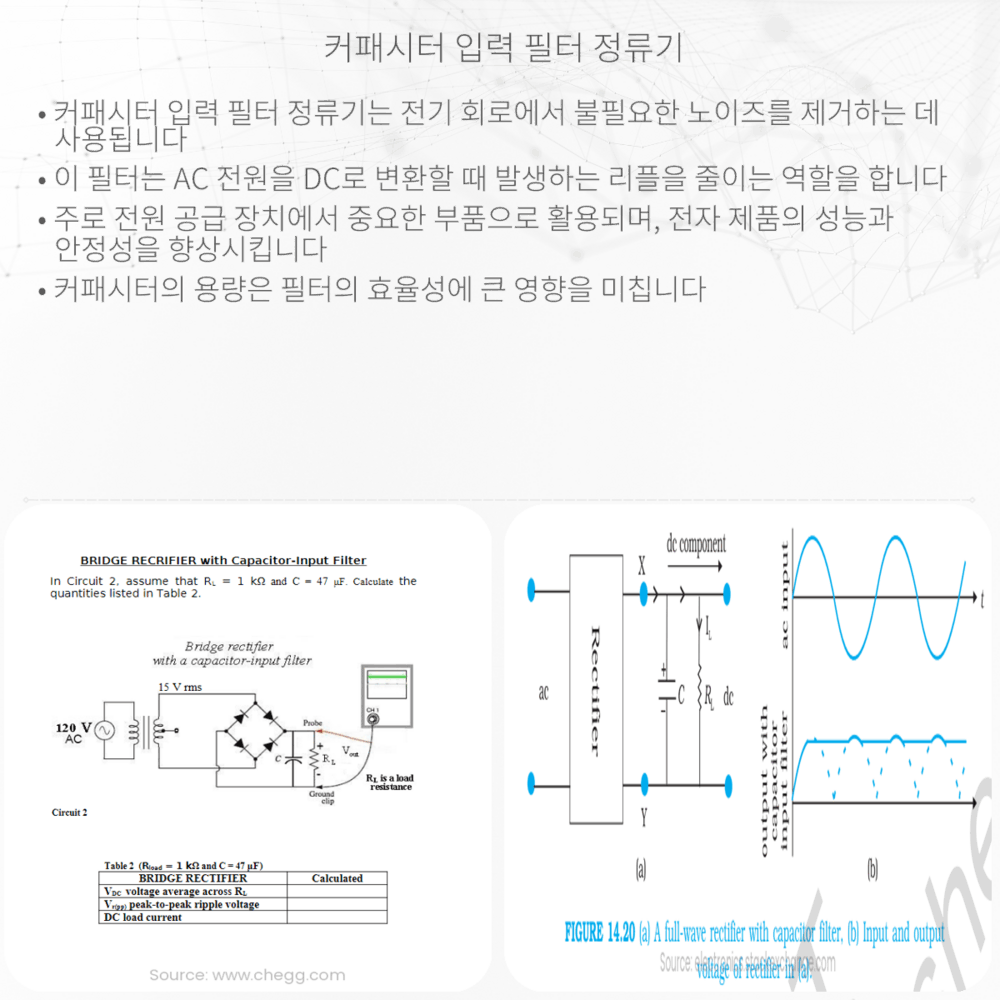

커패시터 입력 필터와 정류기
정류기를 사용하여 AC를 DC로 바꾸면, 결과적으로 얻어지는 전압은 시간에 따라 증가하고 감소하는 펄스 형태를 띠게 됩니다. 이것을 리플(ripple)이라고 부르며, 전원의 질을 저하시키는 요소 중 하나입니다. 이 리플 전압은 전자기기의 정상적인 작동을 방해할 수 있으므로 대부분의 응용에서는 그 크기를 줄이는 것이 필수적입니다.
커패시터 입력 필터는 정류 후 직류 전압에 남아 있는 리플을 줄이는 데 사용됩니다. 커패시터는 일정한 양의 전하를 저장할 수 있는 성질을 가지고 있으며, 이를 이용하여 전압의 변동을 임시로 저장했다가 방출함으로써 전압의 리플을 감소시킵니다.
커패시터 필터의 작동 원리
커패시터는 저항의 한 종류인 리액턴스(reactance)를 갖습니다. 이 리액턴스는 주파수에 따라 달라지는데, AC의 높은 주파수에는 낮은 리액턴스를, 낮은 주파수에는 높은 리액턴스를 제공합니다. 따라서 커패시터는 리플의 높은 주파수 성분을 통과시키지 않고 낮은 주파수 성분만을 통과시키도록 만듭니다. 결과적으로 평활화된 출력이 만들어집니다.
- 리플 감소: 커패시터는 전압의 피크 시 커패시터에 에너지를 저장하고, 피크가 지난 후 이 에너지를 방출하여 전압을 보충함으로써 리플을 줄여줍니다.
- 효율 향상: 안정적인 DC 전원은 전자기기의 효율을 향상시키고, 잡음을 줄이며, 수명을 연장시킵니다.
커패시터 필터 설계 시 고려해야 할 사항
커패시터 필터를 설계할 때 다음과 같은 요소들을 고려해야 합니다:
- 커패시터의 용량: 필요한 전압과 전류에 따라 충분한 에너지를 저장할 수 있는 용량을 갖춘 커패시터를 선택해야 합니다.
- 리플 전압: 전원의 리플 전압을 얼마나 감소시켜야 할지를 결정하고, 이에 맞는 커패시터를 선택해야 합니다.
- 작동 주파수: 필터를 적용할 시스템의 운영 주파수에 맞는 커패시터를 선택해야 합니다.
이러한 고려 사항들을 바탕으로 적합한 커패시터를 선택하고 설계하면, 효율적이고 안정적인 전원 공급 장치를 구축할 수 있습니다.
결론
커패시터 입력 필터는 정류기와 함께 사용될 때 AC 전원에서 생성된 DC 전압의 품질을 크게 향상시킵니다. 이는 전자기기가 보다 안정적으로 작동하도록 돕고, 잡음을 줄이며, 전자기기의 전반적인 성능과 수명을 향상시킵니다. 이런 필터의 올바른 설계와 구현은 전자 공학에서 매우 중요한 측면이며, 최적의 전력 공급 솔루션을 제공하는 데 핵심적인 역할을 합니다.
