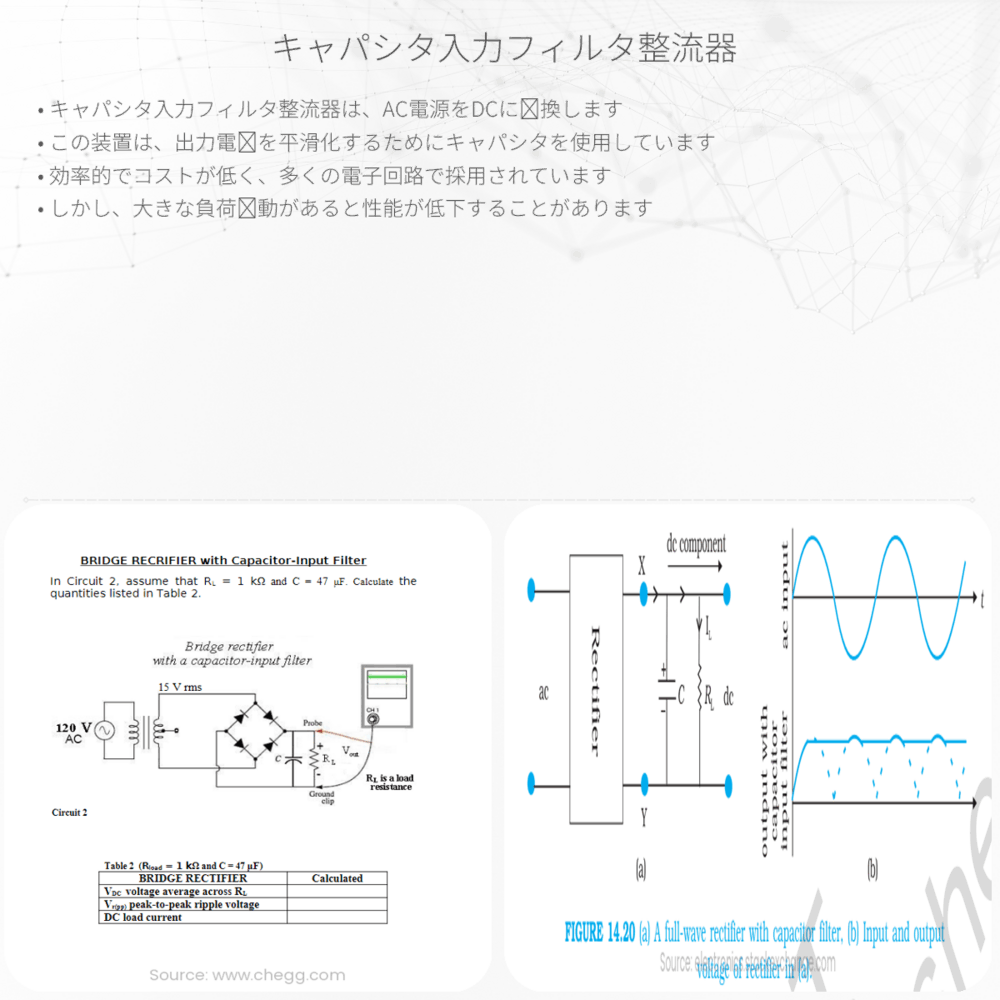

キャパシタ入力フィルタ整流器が交流を直流に変換し、リップルを平滑化するメカニズムとその電子回路における重要性について解説します。
キャパシタ入力フィルタ整流器の基本
電子回路では、安定した直流電源が必要不可欠ですが、私たちの普段使う電源は交流（AC）です。この交流を直流（DC）に変換する一般的な方法が整流です。整流した後の電源をさらに滑らかにするために、キャパシタ入力フィルタ整流器が用いられます。
整流とは
整流とは、交流電源の波形を一方向の流れに変えることを指します。これによりACをDCに変換することができます。一般に使われるのは二つのタイプ、半波整流と全波整流です。半波整流はACの片方の周期のみを使用し、全波整流はACの両方の周期を利用してより効率的にDCへ変換します。
キャパシタ入力フィルタとその役割
整流器からの出力は直流ですが、完全に平滑なわけではありません。この波形にはリップルまたはノイズが含まれている場合が多く、電子機器に悪影響を与える可能性があります。ここでキャパシタ入力フィルタが登場します。このフィルタはリップルを減少させ、より安定したDC電源を提供するために整流器の直後に配置されます。
キャパシタ入力フィルタの動作原理
キャパシタは電荷を貯めることができる電子部品です。交流が最も電圧が高い時にキャパシタは充電され、電圧が落ち始めると、キャパシタはその貯めた電荷を放出し始めます。この放出された電荷がリップルを平滑化し、安定した出力電圧を生成します。
- 最大電圧でキャパシタへの充電
- 電圧低下時のキャパシタからの放電
- リップルの平滑化と安定したDC電源の生成
キャパシタ入力フィルタの設計
フィルタを設計する際には、キャパシタの値（静電容量）、負荷の抵抗値、そして電源の頻度を考慮に入れる必要があります。理想的なフィルタ設計は、負荷が必要とする最大電流を安定して供給しつつ、リップルを許容範囲内に抑えることができるキャパシタの選定を意味します。
キャパシタ入力フィルタのメリットとデメリット
キャパシタ入力フィルタは単純で低コストでありながら、効果的な平滑化を提供します。しかし、キャパシタのサイズが大きくなると物理的なスペースやコストの面でデメリットが生じます。また、負荷が変動するとフィルタの平滑化効果が変わってしまうため、一定の負荷で使用することが推奨されます。
まとめ
キャパシタ入力フィルタ整流器は交流から直流への変換において重要な役割を果たします。そのシンプルな構造と効果的なリップルの除去により、様々な電子機器において信頼性の高い電源が得られることでしょう。しかし、その設計には慎重な計算と適切なキャパシタの選定が求められます。
