직류 콤파운드 모터의 원리, 구성, 장단점 및 다양한 산업 분야에서의 응용을 탐구합니다. 강력한 시작 토크와 우수한 속도 조절 능력을 제공하는 전기 모터에 대해 알아보세요.
직류 콤파운드 모터란?
직류 콤파운드 모터는 직류 기계의 한 종류로, 병렬(쇼트) 회로와 직렬(시리즈) 회로가 결합된 형태의 권선을 가지고 있습니다. 이 모터는 강력한 시작 토크와 함께 높은 효율을 제공하며, 속도 조절이 용이하여 다양한 산업 분야에서 널리 사용됩니다. 직류 콤파운드 모터의 구조와 원리를 이해하기 위해서는 먼저 직류 모터의 기본적인 구성 요소와 작동 원리를 알 필요가 있습니다.
직류 콤파운드 모터의 구성
직류 콤파운드 모터는 크게 네 가지 주요 부품으로 구성됩니다: 고정자(Stator), 회전자(Rotor 또는 Armature), 권선(Winding), 그리고 여자 권선(Excitation Winding). 고정자는 모터의 외부 프레임을 형성하며, 회전자는 내부에서 회전하며 기계적 에너지를 생성합니다. 권선은 전기 에너지를 기계적 에너지로 변환하는 데 필요한 자기장을 생성하는 데 사용됩니다.

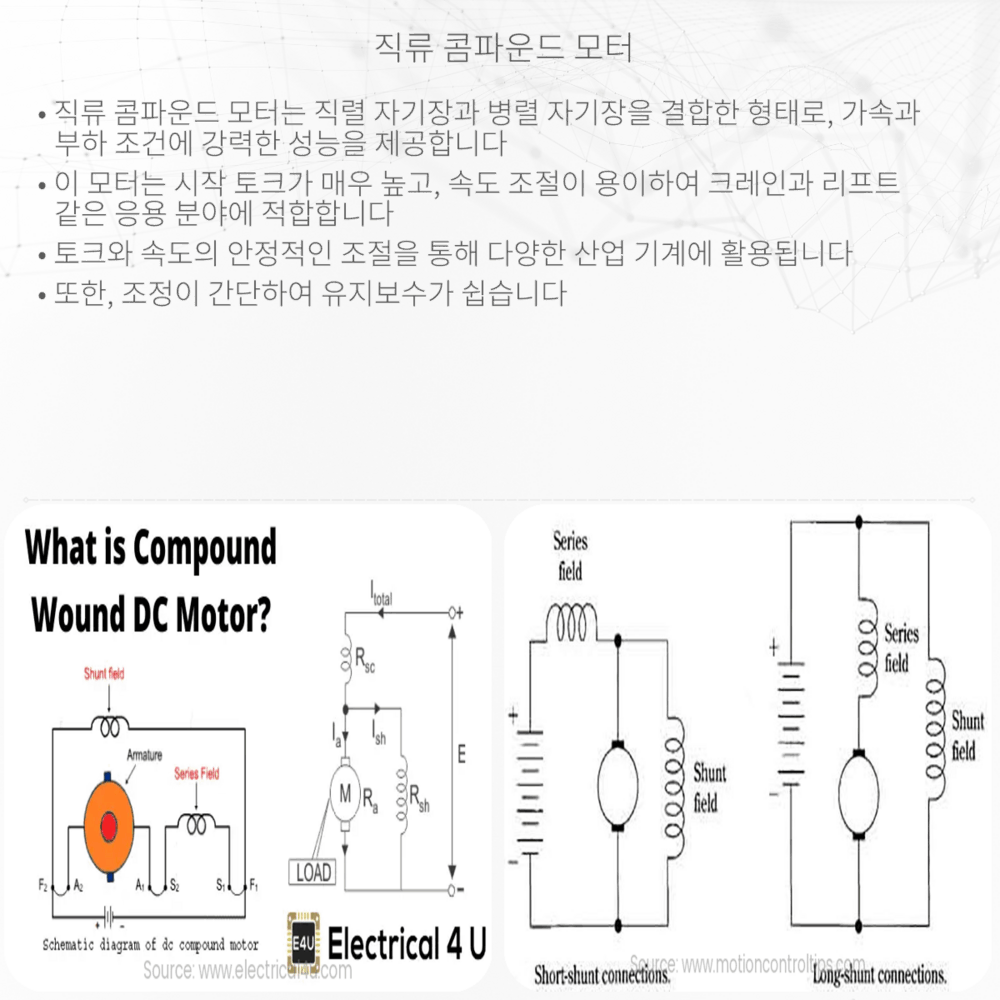

- 병렬 권선: 병렬 권선은 고정자에 위치하며, 전체 부하 전류의 일부만을 통과시킵니다. 이는 모터의 시작 토크를 증가시키는 데 기여합니다.
- 직렬 권선: 직렬 권선은 회전자와 직렬로 연결되어 있으며, 모터를 통과하는 전체 전류에 의해 여자됩니다. 이 권선은 모터의 속도와 부하 사이의 안정적인 균형을 유지하는 데 도움을 줍니다.
이 두 권선의 조합은 직류 콤파운드 모터가 시작 시 높은 토크를 발생시키면서도, 부하가 변화할 때 속도를 비교적 안정적으로 유지할 수 있게 합니다. 따라서, 이 모터는 리프트, 크레인, 그리고 특정 제조 설비와 같이 정밀한 속도 조절이 요구되는 응용 분야에 이상적입니다.
작동 원리
직류 콤파운드 모터의 작동 원리는 로렌츠 법칙에 기초합니다. 이 법칙에 따르면, 전류가 흐르는 도체가 외부 자기장 내에 있을 때, 그 도체에는 직각 방향으로 힘이 작용합니다. 모터 내부에서, 회전자 권선에 흐르는 전류와 고정자의 자기장이 상호 작용하여 회전 토크를 발생시킵니다. 이 토크는 회전자를 회전시키며, 이 회전 운동은 기계적 에너지로 변환됩니다.
속도 조절 및 응용
직류 콤파운드 모터의 속도 조절은 주로 공급 전압과 여자 권선의 전류를 조절함으로써 이루어집니다. 전압을 조절하여 모터의 회전 속도를 미세하게 조정할 수 있으며, 여자 권선을 통한 전류 조절을 통해 모터의 토크와 속도 특성을 변화시킬 수 있습니다. 이러한 속성은 직류 콤파운드 모터를 가변 부하 조건에서도 우수한 성능을 발휘하게 합니다.
다양한 산업 분야에서의 응용은 직류 콤파운드 모터의 다재다능함을 증명합니다. 예를 들어, 제조 공정에서 정밀한 속도 제어가 요구되는 컨베이어 벨트 시스템, 리프트 및 호이스트, 그리고 다양한 펌프 및 압축기에 이르기까지 광범위하게 사용됩니다. 이 모터는 또한 자동차 산업에서 스타터 모터로 사용되며, 재생 가능 에너지 분야에서는 발전기로도 활용됩니다.
장단점
직류 콤파운드 모터의 장점 중 하나는 높은 시작 토크와 함께 우수한 속도 조절 능력을 제공한다는 것입니다. 또한, 부하 변동에 대해 비교적 안정적인 속도를 유지할 수 있으며, 간단한 구조로 인해 유지보수가 용이합니다. 그러나, 이 모터는 브러시와 커뮤테이터를 사용하기 때문에 마모와 스파크가 발생할 수 있으며, 이로 인한 유지보수 비용이 발생할 수 있습니다. 또한, 고전압에서의 운용이 제한적일 수 있습니다.
결론
직류 콤파운드 모터는 강력한 시작 토크와 뛰어난 속도 조절 능력을 제공하는 전기 모터입니다. 병렬 및 직렬 권선의 조합으로 구성되어 있어, 다양한 부하 조건에서도 안정적인 성능을 발휘합니다. 이 모터는 제조, 자동차, 재생 에너지 분야 등 다양한 산업에서 중요한 역할을 하고 있습니다. 그러나 사용 중 발생할 수 있는 마모와 스파크, 그리고 유지보수 비용은 고려해야 할 단점입니다. 전반적으로, 직류 콤파운드 모터는 그 장점이 단점을 상쇄할 만큼 강력한 성능과 유연성을 제공하는 중요한 기계적 자원입니다.
