直流コンパウンドモータの特徴と構造、種類と利点を解説し、産業用途での重要性と動作原理を簡潔に説明します。

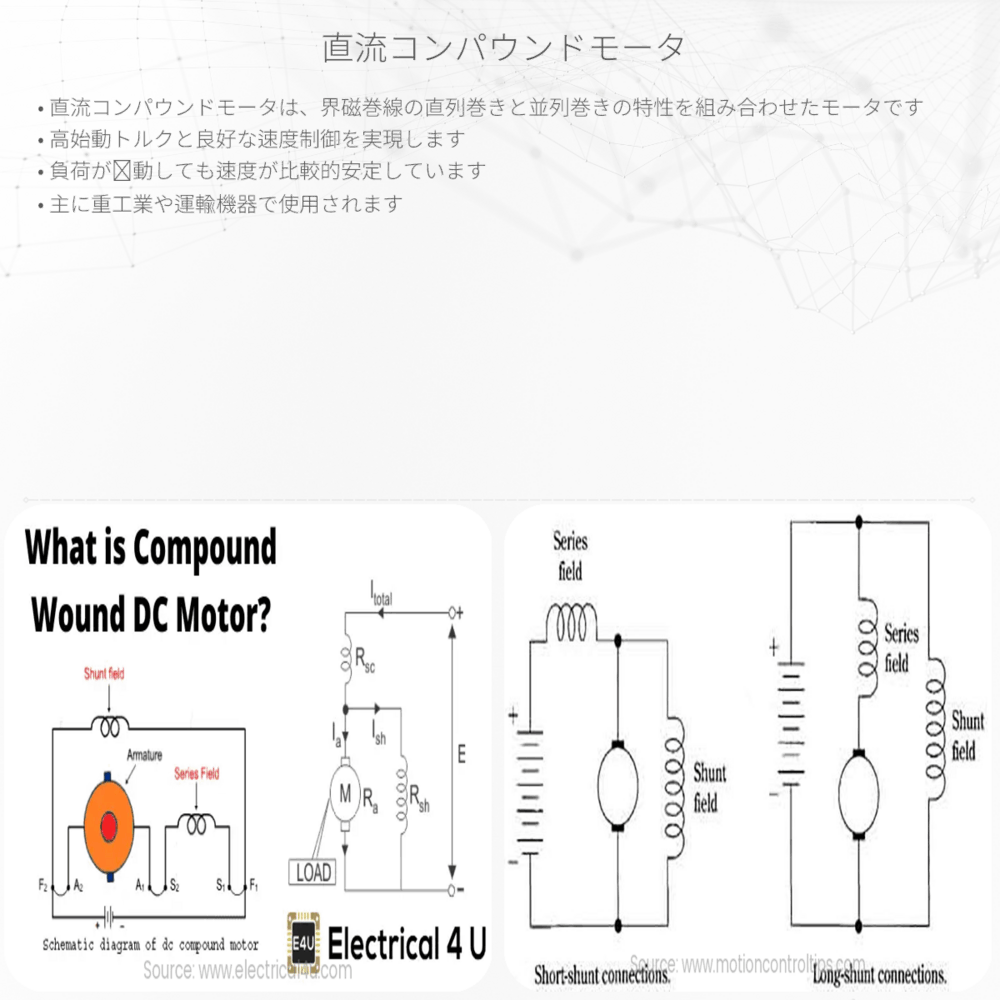

直流コンパウンドモータとは何ですか？
直流コンパウンドモータは、直流電力を使用して動作する電動機の一種です。この種のモータは、シリーズ巻線と並列巻線（シャント巻線）、両方を特徴としており、それぞれが独自の役割を果たします。これにより、直流コンパウンドモータは負荷の変化に応じて、ストールトルクと速度制御のバランスを取ることができるように設計されています。
直流コンパウンドモータの構造
このモータは主に四つの部分から構成されています：
- ステータ – 固定された外側の部分で、磁場を生成します。
- ロータ（アーマチュア）- 内側の回転する部分で、電気エネルギーが機械エネルギーに変換される場所です。
- コミュテータ – ロータに流れる電流の方向を周期的に切り替え、連続的な回転を生み出します。
- ブラシ – コミュテータに電流を供給し、回転するアーマチュアとの電気的接触を維持します。
シリーズ巻線と並列巻線はステータに配置され、それぞれがモータの挙動に影響を与えます。
シリーズ巻線と並列巻線の役割
シリーズ巻線は、アーマチュア巻線を通る同じ電流を受け取ります。そのため電流の増加と共に磁場も強くなります。これは、大きなトルクが必要な時（例えば起動時）に有利です。一方、並列巻線（シャント巻線）は電源に並列につながれており、一定の電流を維持して、安定した磁場を生成します。これにより、速度の安定性が保たれます。
直流コンパウンドモータの種類
直流コンパウンドモータは、その巻線の接続方法によって、二つの主な種類に分かれます：
- 累積コンパウンドモータ（カムパウンド巻線が助け合って働くタイプ） – シリーズ巻線と並列巻線の磁場が互いに足し合わされるため、トルクの向上と速度の安定を両立します。
- 差動コンパウンドモータ（カムパウンド巻線が反対に働くタイプ） – シリーズ巻線の磁場が並列巻線の磁場を部分的に打ち消します。これにより、精密な速度制御が可能になりますが、負荷が増加すると速度が急激に変化することがあります。
直流コンパウンドモータの利点
直流コンパウンドモータは以下の利点があります：
- 起動トルクが大きい
- 負荷変動に対する良好な速度制御
- 比較的単純な構造で製造と保守が容易
- 広範囲の速度制御が可能
まとめ
直流コンパウンドモータは、その独特な巻線の組合せにより、多くの産業用途において重要な役割を果たしています。大きな起動トルクや良好な負荷特性を必要とする機器で広く使用されています。工場設備、ホイスト、エレベーター、機関車など、様々な分野でその利点が生かされています。
