젠너 다이오드의 원리와 동작 방식을 해설하며 정방향/역방향 바이어스와 젠너 전압의 중요성, 전자공학에서의 응용을 알아봅니다.

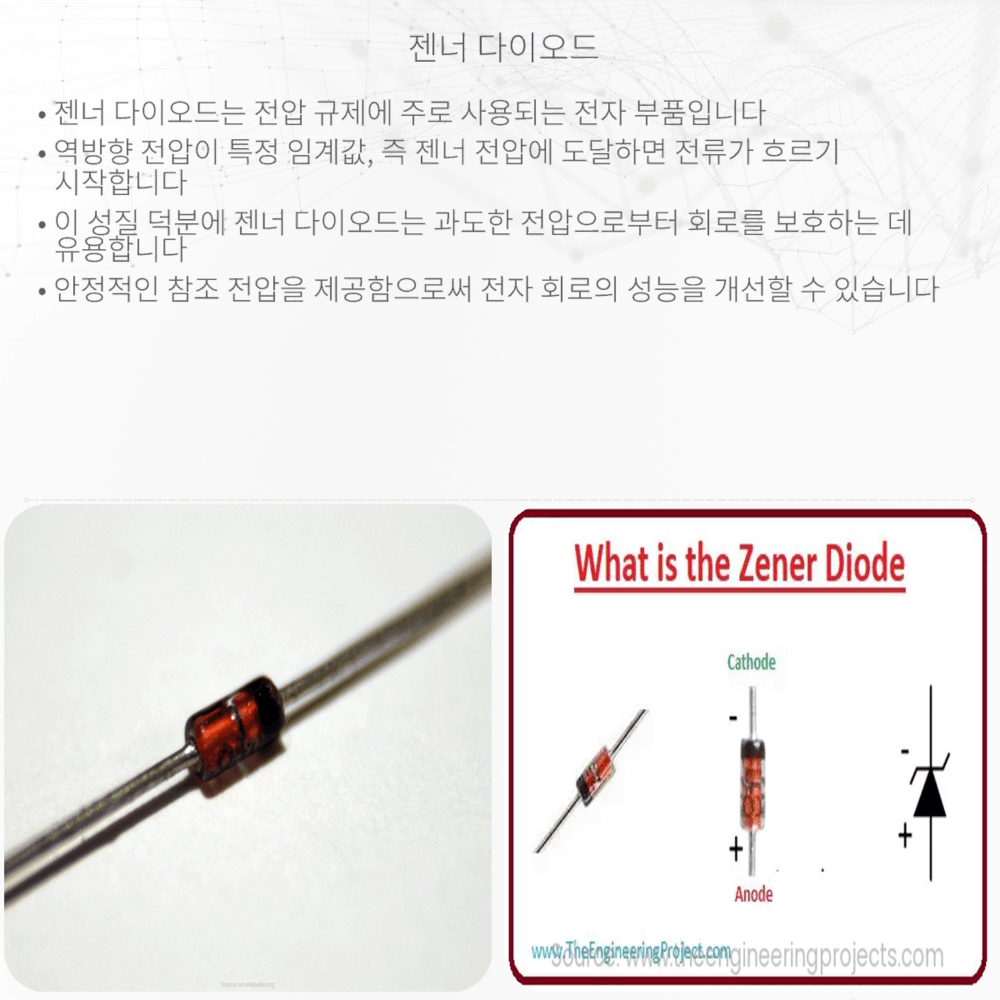

젠너 다이오드의 기본 원리
젠너 다이오드는 전기적인 특성과 주요한 응용으로 인해 전자공학에서 중요한 반도체 소자입니다. 이 다이오드는 저항과 비슷하게 전압을 조절하는 역할을 합니다만, 여기에는 특별한 ‘젠너 전압’이라는 값이 존재합니다. 이 젠너 전압을 기준으로 다이오드의 동작 방식이 달라집니다.
젠너 다이오드의 동작 방식
젠너 다이오드는 두 가지 상태로 동작할 수 있습니다. 첫 번째는 ‘정방향 바이어스’ 상태로, 이때 다이오드는 전기를 잘 통과시키는 ‘온’ 상태가 됩니다. 반면 ‘역방향 바이어스’ 상태에서는 다이오드가 같은 전압에서도 전류를 통과시키지 못하는 ‘오프’ 상태가 됩니다. 그러나 젠너 다이오드의 경우 특정한 ‘젠너 전압’에 도달하면 역방향 바이어스에서도 전기가 통과되는 ‘젠너 돌파’ 현상이 일어납니다.
- 정방향 바이어스: 다이오드의 P형 반도체에 양극(+), N형 반도체에 음극(-)이 연결되어 전류가 쉽게 흐를 수 있습니다.
- 역방향 바이어스: P형에 음극(-), N형에 양극(+)을 연결하여 전류가 통과하기 어렵게 합니다.
- 젠너 돌파: 역방향 바이어스 상태에서 젠너 전압에 도달하면 다이오드가 돌파되어 전류가 흐르기 시작합니다.
젠너 다이오드의 젠너 전압
젠너 전압이란 다이오드가 역방향 바이어스 상태에서 전류를 통과시키기 시작하는 최소 전압을 의미합니다. 이 값은 다이오드의 물리적 구조와 반도체의 도핑 농도에 의해 결정됩니다. 젠너 다이오드는 이 젠너 전압에 따라 다양한 종류가 있으며, 각각의 용도에 맞게 사용됩니다.
젠너 다이오드의 응용
젠너 다이오드는 전압 조절기로서 가장 많이 알려져 있습니다. 특정 전압 이상이 되면 전류를 통과시켜서 전압을 일정하게 유지하는 역할을 하기 때문입니다. 또한, 전기회로에서 과도한 전압으로부터 다른 민감한 전자 부품들을 보호하는 데에도 사용됩니다.
- 전압 조절: 젠너 다이오드를 통해 전압을 안정적으로 유지할 수 있습니다.
- 과전압 보호: 전기회로에 예기치 않은 전압 상승이 발생했을 때, 이를 방지하여 회로를 보호합니다.
젠너 다이오드는 그 특성으로 인해 전자회로 설계에서 매우 유용한 소자로 활용되며, 많은 전자 기기들의 안정적인 작동을 가능하게 합니다.
