ゼナーダイオードとは逆バイアス時に定電圧を維持する特性を持つ半導体デバイスで、電圧レギュレータや過電圧保護に利用されます。
ゼナーダイオードの基本

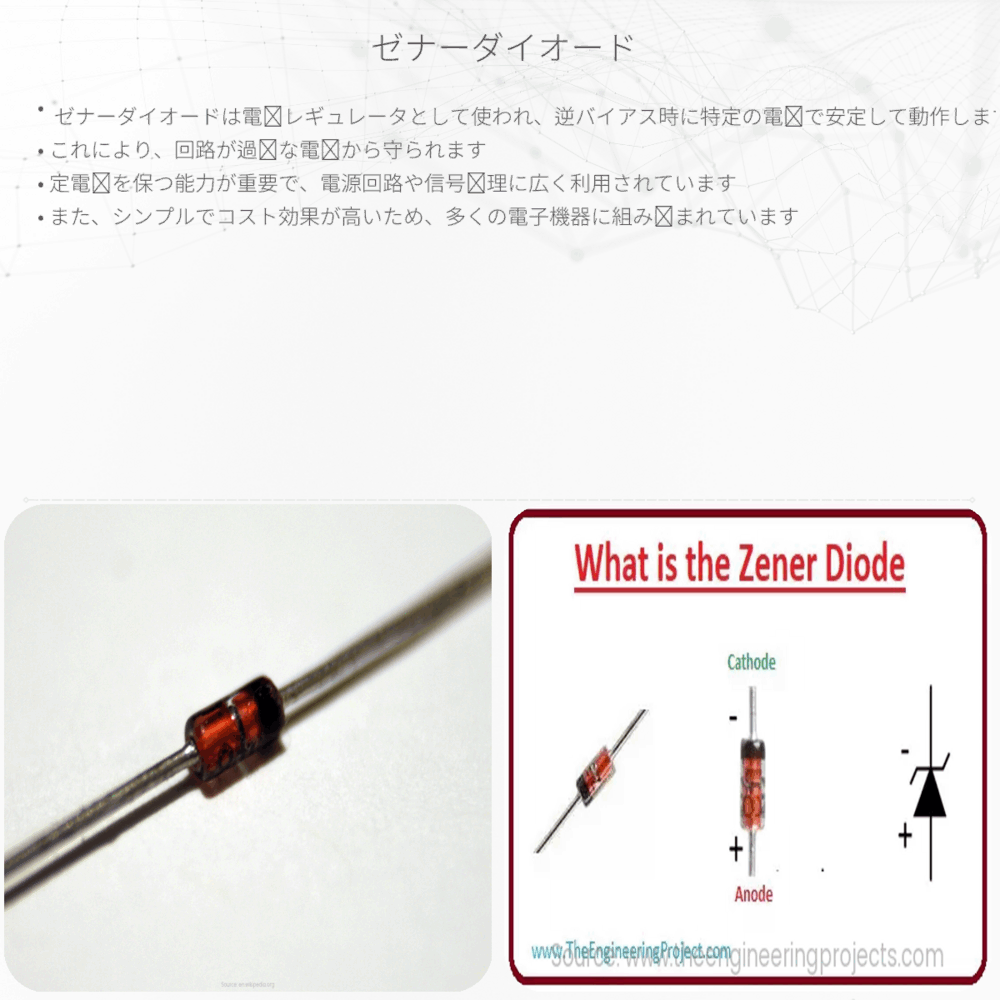

ゼナーダイオードは特殊な半導体デバイスで、主に電力安定化の目的で使用されます。このデバイスは、特定の逆バイアス電圧（ゼナー電圧とも呼ばれる）に達すると逆方向に電流を流すように設計されています。ゼナーダイオードの特徴的な機能は、定電圧を保つために使用される「ゼナー効果」という現象に基づいています。
ゼナーダイオードの構造と原理
ゼナーダイオードはp型とn型の半導体材料が接合されて作られています。このp-n接合は、正常に動作するために逆方向（負の）電圧を印加されることを前提としています。ゼナー電圧は従来のダイオードの逆耐圧よりもはるかに低く設定されていて、ゼナーダイオードをユニークなデバイスにしています。
- 正方向バイアス時：ゼナーダイオードは少量の電流しか流さず、通常のダイオード同様に機能します。
- 逆方向バイアス時：一定の電圧（ゼナー電圧）に達すると、大量の電流を流すことができますが、電圧はゼナー電圧の値でほぼ一定に保たれます。
この特性により、ゼナーダイオードは電圧が変動する可能性のある電気回路において、一定の出力電圧を維持するためのレギュレータとして非常に有効です。
ゼナーダイオードの用途
ゼナーダイオードの主な用途は、電圧レギュレータです。これは、電圧の変動から電子機器を保護し、安定した動作を保証するために使用されます。また、過剰な電圧から回路を保護するための過電圧保護にも役立ちます。
- 電圧レギュレータ：ゼナーダイオードは、入力電圧が変動しても出力電圧を一定に保持することができます。
- 過電圧保護：過剰な電圧が印加された時、ゼナーダイオードを通じて電流を流すことにより、他の部品を保護することができます。
- 基準電圧源：高精度なゼナーダイオードは、基準電圧源としても使用されることがあります。
一般に、ゼナーダイオードは異なるゼナー電圧で製造され、用途に応じて適切なものが選ばれます。電気工学におけるこれらの用途は、高度な電子機器の信頼性と性能を維持するために非常に重要です。
ゼナーダイオードの特性
ゼナーダイオードの特性を理解するためには、そのIV（電流-電圧）特性曲線を知ることが重要です。この曲線は、ゼナーダイオードが設計されたゼナー電圧の点で急峻に電流が上昇する様子を示しています。そのため、ゼナー電圧を超えると、電圧がほとんど変わらない状態で大電流を流すことができます。この特性により、ゼナーダイオードは電圧制御に非常に有効なデバイスとなります。
ゼナーダイオードを選択する際は、ゼナー電圧の精度、耐入力電力、温度係数などのパラメータに注意を払う必要があります。これらの要因は、ゼナーダイオードが回路内でどのように機能するかに大きな影響を与えます。
結論
ゼナーダイオードは、その独特の逆方向電圧特性により、電圧の安定化や保護など幅広い応用が可能な半導体デバイスです。電子機器の動作を確実にするために必要な、信頼性の高いコンポーネントであり、エンジニアやデザイナーにとって重要な選択肢の一つとなります。技術的な知識を深め、正しいコンポーネント選択ができるようになることは、効率的で安定した電気システム設計の鍵です。
