점접촉 다이오드의 정의, 작동 원리, 응용 분야, 장단점을 소개하며, 전자공학의 역사적 중요성과 현재 가치에 대해 설명합니다.

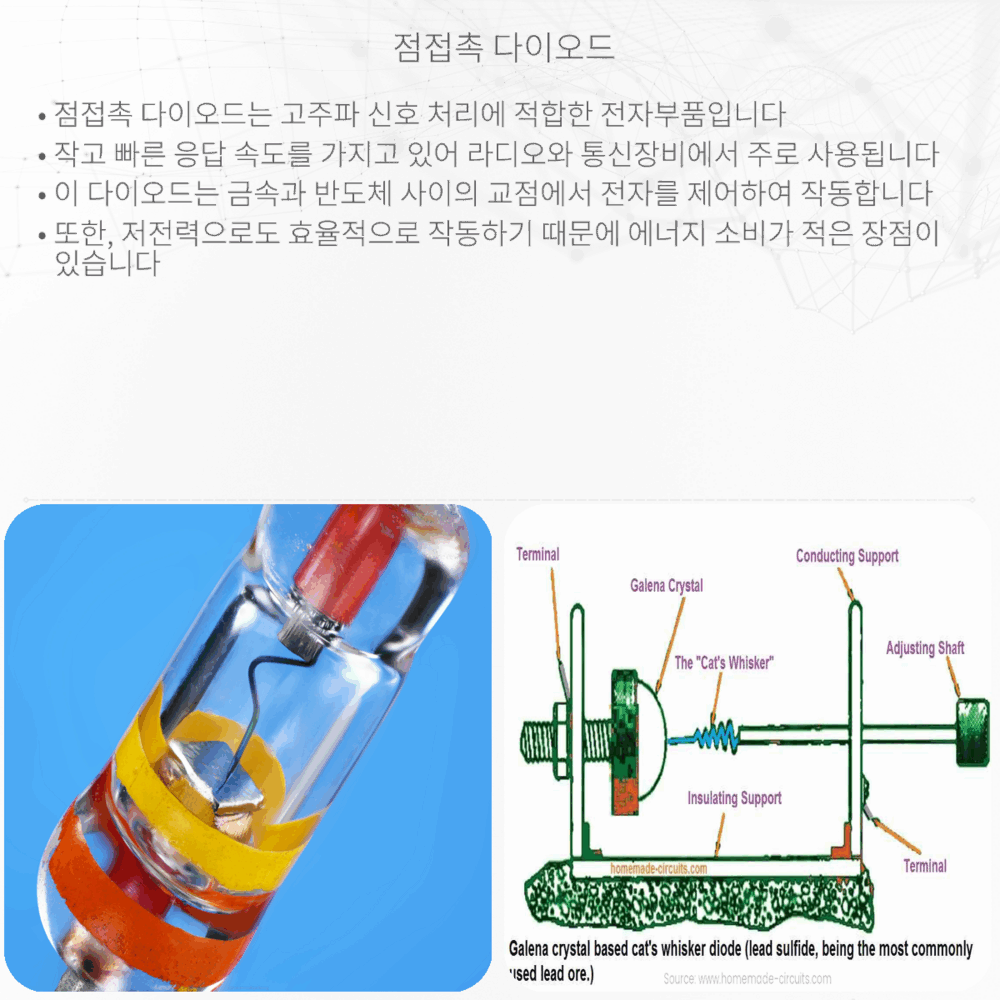

점접촉 다이오드(Point-Contact Diode)란 무엇인가?
점접촉 다이오드는 반도체 기술의 초기 형태 중 하나로, 전기 신호를 한 방향으로만 흐르게 하는 소자입니다. 본질적으로 그것은 핀 다이오드의 한 종류로, 보통 신호 감지 및 혼합에서 사용되며, 트랜지스터 발명 이전에 주로 사용되었습니다. 이 다이오드의 특징은 금속 와이어가 반도체 결정 위에 거의 닿는 지점이 한 점에서 이루어진다는 것입니다. 이 접점이 외부 전압에 의해서 조절되므로 전류가 함께 흐르거나 아예 흐르지 않게 될 수 있습니다.
점접촉 다이오드의 작동 원리
점접촉 다이오드의 핵심은 금속과 반도체 사이의 접촉 지점에 형성되는 쇼트키 장벽(Schottky barrier)입니다. 이 장벽은 전하가 한 방향으로만 쉽게 흐를 수 있게 허용하는 반면에, 반대 방향으로는 막아서는 역할을 합니다. 이렇게 해서, 점접촉 다이오드는 전기적인 신호를 한 방향으로만 통과시키는 정류기이자 스위치로 작용합니다.
- 순방향 전류(Forward Bias): 금속 측에 양의 전압을 가하면, 쇼트키 장벽이 낮아져 전류가 흐를 수 있습니다.
- 역방향 전류(Reverse Bias): 금속 측에 음의 전압을 가하면, 쇼트키 장벽이 높아져 전류가 차단됩니다.
이런 특성으로 인하여 점접촉 다이오드는 라디오 신호의 검출(detector)이나 혼합(mixer)과 같은 고주파 어플리케이션에서 유용하게 사용될 수 있습니다.
점접촉 다이오드의 응용 분야
점접촉 다이오드는 특히 다음과 같은 분야에서 응용됩니다:
- 신호 검출기: 라디오 수신기에서 모듈레이션을 제거하고 오디오 신호를 추출하는 데 사용됩니다.
- 고주파 혼합기: 두 신호의 주파수를 결합하여 새로운 주파수를 생성하는 데 사용됩니다.
- 마이크로파 주파수 측정기: 전자기파의 주파수를 측정하는 장치에 사용됩니다.
비록 오늘날 다른 유형의 다이오드가 이러한 응용 분야에서 더 널리 사용되고 있지만, 점접촉 다이오드는 그 간단한 구조와 빠른 반응 속도로 인해 여전히 특정 분야에서 간헐적으로 사용되고 있습니다.
점접촉 다이오드의 장점 및 단점
- 장점:
- 구조가 간단하고 제작하기 쉽습니다.
- 높은 주파수 신호에 대한 빠른 반응 속도를 가지고 있습니다.
- 단점:
- 전력 처리 능력이 낮습니다.
- 신뢰성이 높은 다른 다이오드에 비해 낮을 수 있습니다.
기술이 발전함에 따라 점접촉 다이오드는 점차 다른 선진 다이오드에 의해 대체되고 있지만, 그것들이 사라지지는 않을 것입니다. 점접촉 다이오드는 전자공학 역사에서 중요한 발자취를 남겼고 특정 분야에서 고유한 가치를 지니고 있으므로 이해하는 것이 중요합니다.
