ポイントコンタクトダイオードの原理と特性を解説し、高周波応答と小信号用途での利点と、限られた電力容量の欠点を詳しく説明します。

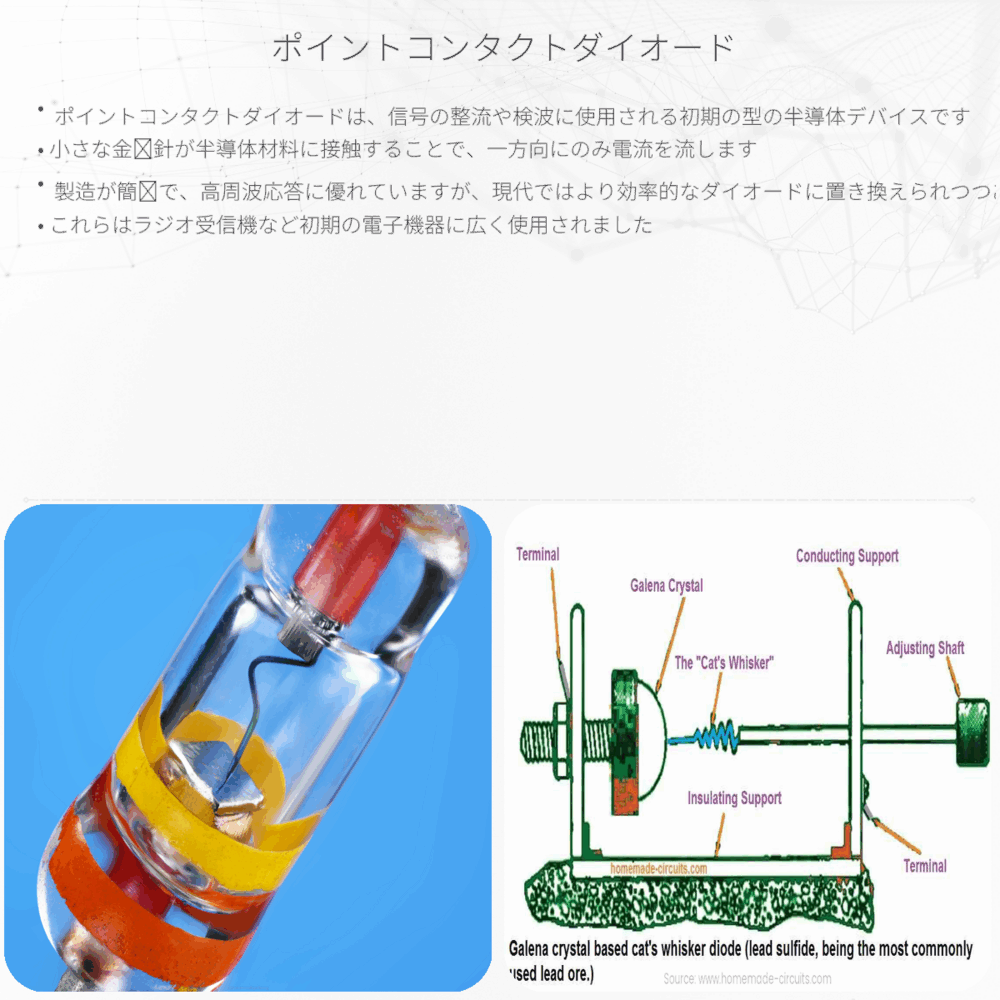

ポイントコンタクトダイオードとは
ポイントコンタクトダイオードは、半導体技術の中でも初期の頃から用いられている単純な構造をもつダイオードです。これは、金属の針が半導体材料に接触することで形成される非常に小さな接触面を持っています。この接触部分が整流作用をもたらし、電流を一方向にのみ流すという特性を生み出しています。
動作原理
半導体と金属が接触する際、その接触点でショットキー障壁が形成されます。この障壁は電子が半導体から金属に移動するのを助け、金属から半導体には移動しにくくします。そのため、電圧が適切な方向に適用されると電流が流れますが、逆方向に適用されるとほとんど流れません。この一方向性の特性が、ポイントコンタクトダイオードの整流作用を説明しています。
ポイントコンタクトダイオードの利点と用途
- シンプルな製造プロセス：複雑な製造プロセスを必要とせず、簡単に製造が可能です。
- 高い周波数応答：電極間の容量が非常に小さいため、高周波での動作が可能です。
- 小信号用途：非常に小さな信号を扱うための検波や信号変換など、微弱な電気信号を扱う用途に適しています。
ポイントコンタクトダイオードの欠点
- 限られた電力容量：大電流には対応が難しいため、低電力の回路に適しています。
- デリケートな構造：接触点が非常に小さいため、機械的なストレスに弱く、破壊しやすい可能性があります。
まとめ
ポイントコンタクトダイオードは、シンプルな構造でありながらも重要な電子部品です。特に高周波数のアプリケーションや低電力の信号処理において、今日でもその利点が活かされています。しかし、機械的な強度や電力処理の点では限界があるため、用途を選んで使われることが重要です。
