전압 피드백 증폭기는 전자 신호를 안정적으로 증폭시키는 전자 회로의 일종으로, 감쇠 및 양성 피드백을 통해 이득 조절 및 성능 개선에 활용됩니다.

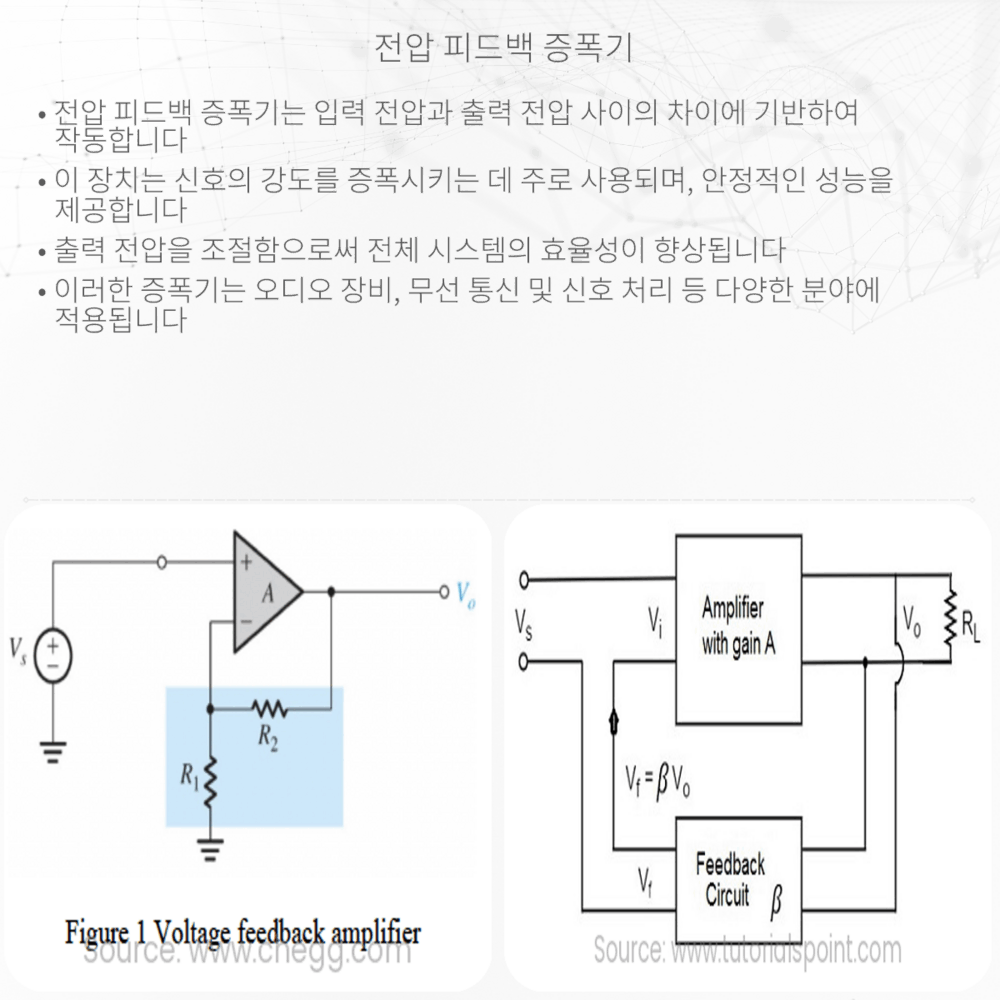

전압 피드백 증폭기란?
전자공학에서 전압 피드백 증폭기는 신호를 증폭 시키는 데 사용되는 장치 중 하나입니다. 이 증폭기의 기본 원리는 입력된 신호의 일부를 출력 신호에 재입력하여 원하는 신호를 얻는 것으로, 이 과정에서 발생하는 피드백의 양을 조절하여 증폭기의 성능을 향상시킵니다.
전압 피드백 증폭기의 원리
증폭기에 피드백을 이용한다는 것은 출력 신호의 일부를 다시 입력으로 돌려보내는 것을 의미합니다. 이 때, 전압 피드백 증폭기는 출력 전압의 일정 비율을 입력 전압에 가감하여 안정성과 정밀도를 높이는 데 도움을 줍니다. 일반적으로, 피드백 회로는 증폭기의 유용한 성능을 개선하거나 원치 않는 변화를 줄일 목적으로 사용됩니다.
- 감쇠 피드백: 출력신호를 감소시켜 입력신호에 더하는 방식으로, 증폭기의 이득(Gain)을 줄이고 안정성을 높입니다.
- 양성 피드백: 출력신호를 증가시켜 입력신호에 더하는 방식으로, 증폭기의 증폭 능력을 높이지만, 과도한 양성 피드백은 불안정성을 초래할 수 있습니다.
전압 피드백 증폭기의 주요 특징 중 하나는 ‘폐루프 이득(Closed-loop gain)’입니다. 폐루프 이득은 피드백이 적용된 상태에서 증폭기가 제공하는 실제 증폭 비율입니다. 분석하면 다음과 같은 식으로 표현됩니다:
\[ A_{cl} = \frac{A_{ol}}{1 + A_{ol} * \beta} \]
여기에서 \( A_{ol} \)은 피드백이 없는 상태의 증폭기 이득(Open-loop gain)을 나타내고, \( \beta \)는 피드백 비율을 의미합니다. 식에서 볼 수 있듯, 피드백은 증폭기의 이득을 조절하여 안정적인 출력을 얻을 수 있게 도와줍니다.
전압 피드백 증폭기의 응용
전압 피드백 증폭기는 광범위한 전자 회로에서 중요한 역할을 합니다. 예를 들어, 오디오 증폭기에서는 음질을 개선하고, 고주파 회로에서는 신호의 무선 전송을 강화하는 데 사용됩니다. 또한, 연산 증폭기(OP-AMP)와 같은 일반 용도의 증폭 기기에서도 전압 피드백 원리가 사용되고 있습니다.
다음 부분에서는 전압 피드백 증폭기의 설계와 실제 회로에서의 구현에 대해 더욱 자세히 살펴보겠습니다. 특히, 안정성, 대역폭, 비선형 왜곡 등 증폭기의 성능에 영향을 미치는 요소들을 설명하면서, 어떻게 이런 요소들이 전압 피드백 메커니즘과 연관되어 있는지에 대해 알아보겠습니다.
전압 피드백 증폭기 설계의 고려사항
전압 피드백 증폭기 설계 시 고려해야 할 핵심 요소는 안정성, 대역폭, 그리고 비선형 왜곡입니다. 이러한 요소는 증폭기의 전반적인 성능을 결정하며, 설계 과정에서 정교한 튜닝이 요구됩니다.
- 안정성: 피드백 회로의 용이성을 보장하기 위해, 증폭기는 양성 피드백 없이 안정적으로 작동해야 합니다. Bode Plot 등의 분석 도구를 사용하여 페이즈 여유(phase margin)와 이득 여유(gain margin)를 평가할 수 있습니다.
- 대역폭: 증폭기가 일정한 이득을 유지할 수 있는 주파수 범위를 의미합니다. 피드백은 대역폭을 확장하거나 제한하는 역할을 하기도 합니다. 따라서, 사용 목적에 따라 적절한 대역폭을 설정하는 것이 중요합니다.
- 비선형 왜곡: 신호 증폭 과정에서 신호 형태가 변형되지 않도록 하기 위해 비선형 왜곡을 최소화해야 합니다. 피드백은 비선형 왜곡을 줄임으로써 더 깨끗한 증폭 신호를 생성하는 데 기여합니다.
실제 회로에서의 전압 피드백 증폭기 구현
실제 회로에서 전압 피드백 증폭기를 구현할 때는 리지스터, 커패시터와 같은 부품을 사용하여 피드백 네트워크를 설계합니다. 이 피드백 네트워크를 통해 적정한 값의 \( \beta \)를 설정하여 증폭기의 이득을 조절할 수 있습니다. 올바른 부품 선택과 정확한 회로 설계가 중요한 이유는, 잘못된 구성은 회로의 성능을 저하시키고 불안정하게 만들 수 있기 때문입니다.
예를 들어, 연산 증폭기를 사용한 전압 피드백 증폭기 회로에서는 입력단과 출력단 사이에 피드백 리지스터를 배치하여 증폭기의 폐루프 이득을 미세 조정할 수 있습니다. 이러한 간단한 구조로도 다양한 전자 장치에서 요구하는 성능 사양을 충족시킬 수 있습니다.
결론
전압 피드백 증폭기는 전자 회로 설계에서 중요한 구성 요소로, 안정적이고 정확한 출력 신호를 생성하기 위해 사용됩니다. 제대로 설계된 전압 피드백 증폭기는 감쇠 피드백과 양성 피드백의 균형을 통해 이득 조정, 왜곡 감소 및 대역폭 제어를 성공적으로 달성할 수 있습니다. 이는 전자 기기의 성능과 신뢰성을 높이는 데 기여하며, 고급 음향 시스템에서부터 통신 장비에 이르기까지 다양한 분야에서 응용되고 있습니다. 따라서, 이론적 원리를 이해하고 실제로 증폭기 회로를 설계하는 기술은 전자공학 분야에서 매우 중요합니다. 기초적인 이해를 바탕으로 전압 피드백 증폭기에 대한 지식을 더욱 확장하고, 실제 응용을 통해 이 분야의 기술을 발전시키기를 기대합니다.
