電圧フィードバックアンプの基礎
電圧フィードバックアンプとは、電子回路において、出力信号の一部を入力に戻すことで、全体としての応答や性能を改善するアンプの一種です。このフィードバックの技術は、アンプの安定性を高めたり、歪みを減らしたり、利得（ゲイン）の精度を向上させるのに役立ちます。
電圧フィードバックアンプの仕組み

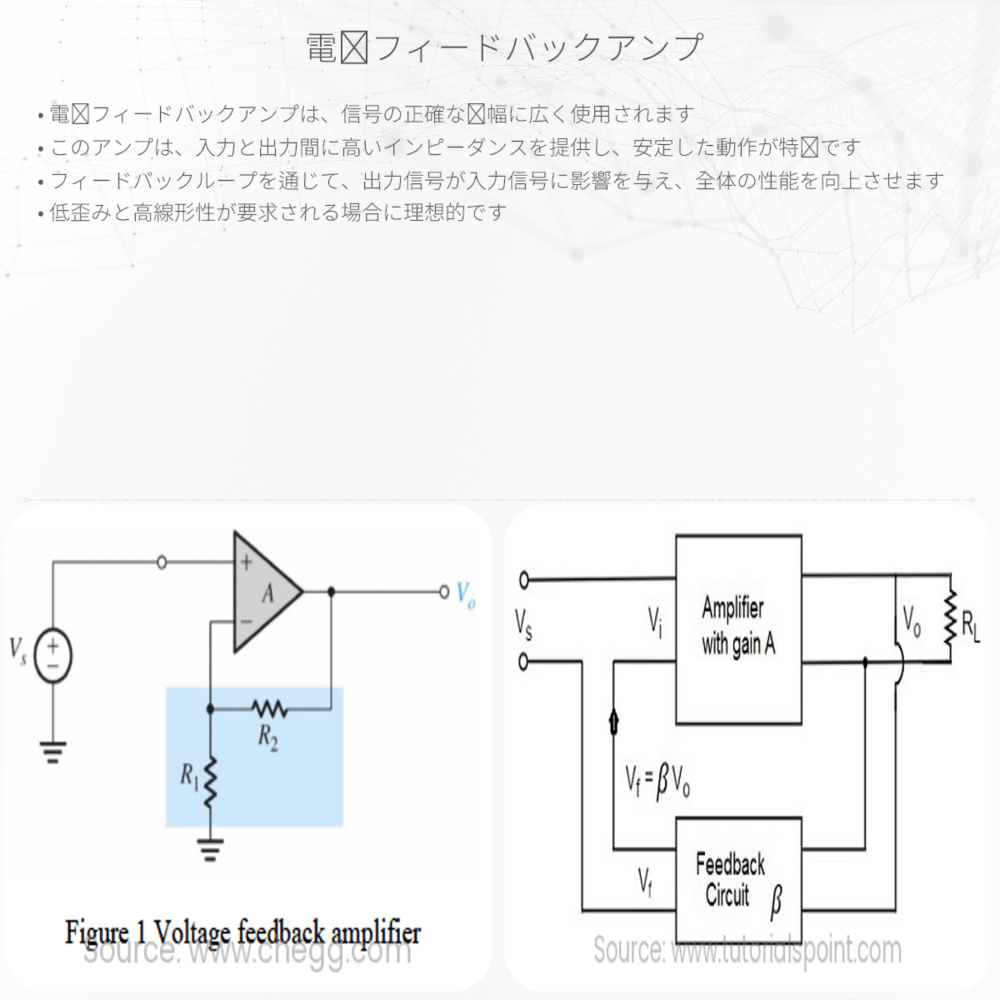

電圧フィードバックアンプでは、出力電圧の一部が分圧され、反転入力端子に戻されます。これにより、入力と出力の差がアンプの増幅度によって補正され、所望の出力が得られます。
アンプには以下のような基本公式が適用されます。
- クローズドループゲイン: \( A_{CL} = \frac{A_{OL}}{1 + (A_{OL} * β)} \)
- ここで \( A_{OL} \) は開ループゲイン（フィードバックなしのアンプのゲイン）
- \( β \)はフィードバックファクター、つまり出力からどれだけの比率で信号が入力に戻されるかを指します。
フィードバックは一般に「正のフィードバック」と「負のフィードバック」の二種類に分けられます。負のフィードバックの場合、出力の一部が反転して入力に戻され、安定した動作が実現できます。
電圧フィードバックアンプの利点
- 安定化: フィードバックにより、アンプの出力が安定し、予期せぬ振動や歪みが減少します。
- 利得の精度向上: フィードバックを用いることで、利得を簡単に調整でき、精度の高いアンプ設計が可能になります。
- 帯域幅の拡大: 負のフィードバックはアンプの帯域幅を拡大し、より広い周波数範囲で利用できるようにします。
電圧フィードバックアンプの応用
電圧フィードバックアンプは、その精度と安定性から、オーディオアンプ、シグナルプロセッサ、測定機器など、多くの電子機器に利用されています。特に精密な信号処理が求められる分野でその真価を発揮します。
この時、アンプの性能特性を理解し、適切なフィードバックネットワークを設計することが重要です。必要なゲイン、帯域幅、安定性に応じたフィードバック回路を慎重に選ぶことで、高品質な電子回路の設計が実現できます。
結局、電圧フィードバックアンプの設計には、電子工学の基本的な理論と実践的な経験の両方が求められます。このテクノロジーを理解し適切に応用することで、効率的で高性能な電子回路を作ることができるのです。
