전압 원 인버터(Voltage Source Inverter, VSI) 개요와 작동 원리, AC 전력 변환 시스템에서의 중요성, 주요 구성 요소 및 PWM 기법에 대한 안내.

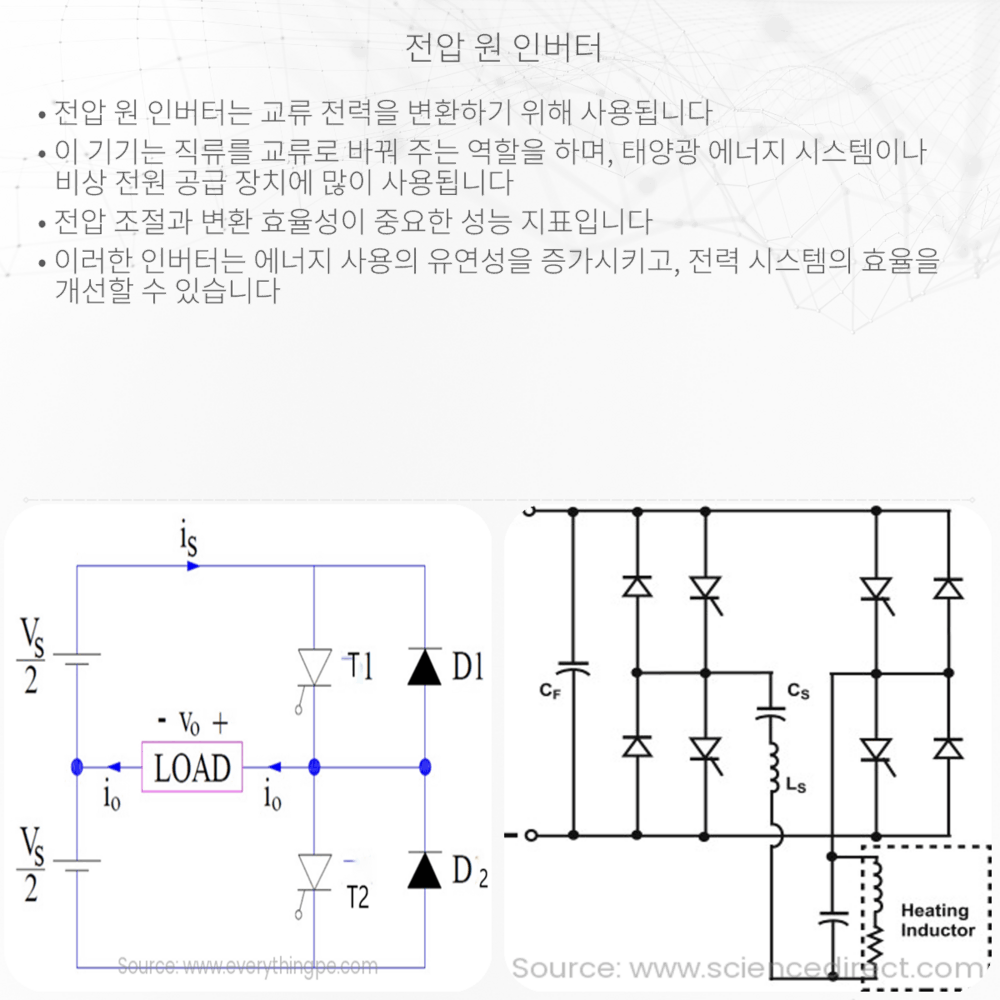

전압 원 인버터(Voltage Source Inverter)란?
전압 원 인버터(VSI), 즉 전압형 인버터는 전기와 전자 공학 분야에서 중요한 역할을 하는 장치입니다. 이 기기는 직류(DC) 전압을 교류(AC) 전압으로 변환하는 전력 전자 변환기의 일종으로, 다양한 전력 애플리케이션에서 필수적인 부품입니다. 일상생활에서는 태양광 인버터, UPS(무정전 전원 장치), 전기차의 모터 드라이브 등에서 널리 활용됩니다.
전압 원 인버터의 작동 원리
전압 원 인버터는 주로 트랜지스터나 IGBT(Insulated Gate Bipolar Transistor) 같은 스위칭 소자들을 사용해 직류 전원을 교류 전원으로 변환합니다. 이 과정에서 여러 가지 스위칭 기법이 사용되며, 이는 인버터가 생성하는 AC 전압의 주파수, 위상, 그리고 크기를 제어하는 데 필수적인 역할을 합니다.
이 인버터의 기본적인 출력은 사인파 또는 수정된 사인파 형태인데, 이는 전기 장치가 제대로 작동하는 데 필요한 AC 전류의 기본적인 형태입니다. VSI는 펄스폭 변조(PWM), 사인파 PWM, 공간벡터 PWM과 같은 다양한 펄스폭 변조 기법을 사용하여 출력 전압의 진폭과 주파수를 제어합니다.
전압 원 인버터의 주요 구성 요소
- 전력 변환 기능을 담당하는 스위칭 소자: 트랜지스터, IGBT 등이 있으며, 이를 통해 전기 신호를 조절합니다.
- 게이트 드라이버 회로: 스위칭 소자를 올바르게 작동시키기 위해 필요한 전압과 전류를 제공합니다.
- 제어 시스템: 인버터 출력의 주파수와 전압을 제어하기 위해 필요한 신호를 생성합니다.
- 필터 회로: 인버터 출력에 포함된 고주파 잡음을 제거하여 순수한 사인파 형태의 전압을 얻기 위해 사용합니다.
인버터의 스위칭 소자는 엄청난 속도로 ON/OFF를 반복함으로써 직류를 교류로 변환합니다. 이러한 빠른 스위칭은 전력 변환 과정에서 발생하는 불가피한 전력 손실을 줄이는 동시에 효율적인 에너지 전환을 가능하게 합니다. 그러나 스위칭 소자가 온전히 사인파 형태의 전압을 만들어 내지는 못하기 때문에 항상 일정 수준의 전력 손실과 잡음이 발생합니다. 이러한 문제를 최소화하기 위해 고안된 것이 펄스폭 변조 기법입니다.
펄스폭 변조(PWM) 기술의 이해
펄스폭 변조(PWM)는 인버터에서 매우 중요한 기술입니다. 이는 스위칭 소자가 켜지고 꺼지는 시간의 비율을 조절함으로써, 전압의 평균 값을 제어합니다. PWM 기법을 사용하면 높은 효율로 원하는 출력 전압과 주파수를 얻을 수 있으며, 필터 요소를 사용하여 최종적으로 부드러운 사인파 형태의 전압을 생성할 수 있습니다.
PWM 기술의 또 다른 이점은 인버터의 동작 중 전력 손실을 줄이고, 열 관리를 개선하는 것입니다. 또한, 이 기술은 모터 제어 애플리케이션에서 모터의 속도와 토크를 더 정밀하게 제어할 수 있도록 합니다. 이러한 PWM의 다양한 형태 중에서, 사인파 PWM은 특히 깨끗한 사인파 출력을 얻기 위해 널리 사용됩니다.
전압 원 인버터의 응용 분야
- 태양광 에너지 시스템: 태양광 패널로부터 생성된 직류(DC) 전력을 가정이나 사업장에서 사용할 수 있는 교류(AC) 전력으로 변환합니다.
- 전기차: 배터리 팩에서 저장된 DC 전력을 모터가 필요로 하는 AC 전력으로 변환하여 차량을 구동합니다.
- 가정용 및 산업용 UPS 시스템: 전기 공급이 끊기면 내부의 DC 전력을 사용해 필요한 기기들에 계속해서 AC 전력을 공급합니다.
전압 원 인버터는 우리 생활 곳곳에서 중요한 역할을 하며, 에너지가 필요한 모든 곳에서 효율적이고 신뢰할 수 있는 전력 공급을 가능하게 합니다.
결론
전압 원 인버터(Voltage Source Inverter, VSI)는 현대 전력 시스템의 핵심 기술 중 하나입니다. 이 장치는 직류(DC)를 교류(AC)로 변환하여, 다양한 애플리케이션과 장비가 필요로 하는 전력을 제공합니다. PWM 기법을 이용한 높은 변환 효율과 정밀한 제어 기능 덕분에, 전압 원 인버터는 태양광 시스템, 전기차, UPS 등의 여러 필수 분야에서 광범위하게 적용되고 있습니다. 또한 이 기술의 지속적인 발전은 에너지 효율성을 더욱 개선하고, 환경에 대한 영향을 최소화하는 데 기여하고 있습니다. 전압 원 인버터는 안전하고 지속 가능한 미래를 위한 에너지 기술의 중심축으로 자리잡을 것입니다.
