電圧ソースインバータ（VSI）の基本
電圧ソースインバータ（VSI）は、電力電子工学の分野で広く使われている重要なコンポーネントです。直流（DC）電源を交流（AC）電源に変換する装置であり、多くの産業用機器、変速ドライブ、太陽光発電システム、そして電気自動車において中核となっています。
VSIの主な役割は電源の形式を変更することにありますが、それには複数の技術的要素が関わっています。電圧ソースインバータは、名前が示す通り、固定されたDC電圧源からAC電圧を生成します。生成されるAC電圧は周波数や振幅が制御可能で、多様なアプリケーションに対応することができます。
電圧ソースインバータの作動原理
電圧ソースインバータは、通常、パワートランジスタやIGBT（絶縁ゲートバイポーラトランジスタ）などの半導体スイッチング素子を使用しています。これらのスイッチング素子は、インバータ回路内で高速にオン・オフを繰り返すことにより、DC電源をAC波形に変換します。

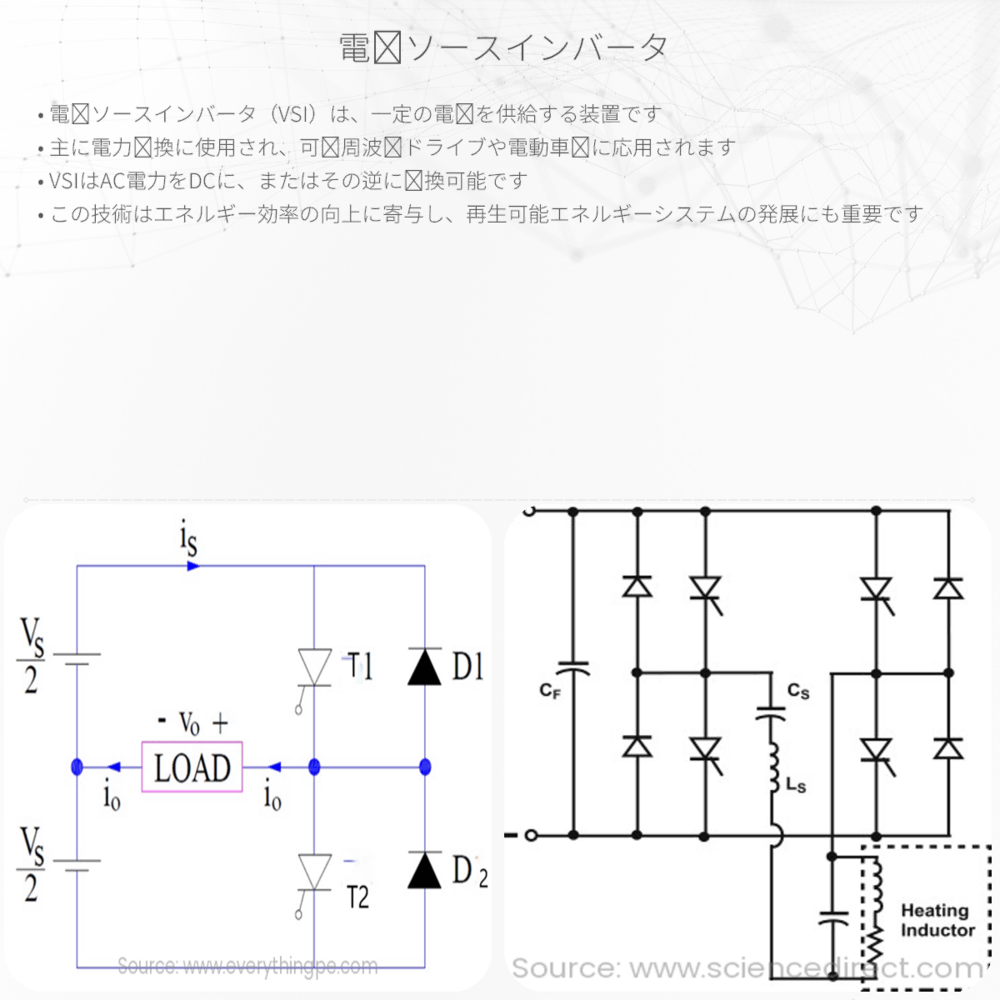

インバータ回路の基本的な構成要素は、Hブリッジと呼ばれる4つのスイッチ（トランジスタ）です。Hブリッジは、直流電源を二つの負荷端子に交互に連続的に供給し、その結果交流波形を生み出します。正確なタイミングでスイッチをオン・オフすることにより、所望の周波数と振幅をもった正弦波などの交流波形を生成することができます。
例えば、VDCをインバータに入力する直流電圧としたとき、インバータはこの直流電圧を切り替えることにより交流の出力電圧VACを生成します。以下のような三相交流における単純な正弦波の場合を考えてみましょう。
- VA = Vm * sin(ωt)
- VB = Vm * sin(ωt – 2π/3)
- VC = Vm * sin(ωt – 4π/3)
ここでVmは交流の最大電圧、ω（オメガ）は角周波数、tは時間です。このように、VSIは特定の時間関数にしたがって電圧を変化させることで交流を生成します。
電圧ソースインバータの応用
電圧ソースインバータは、変動する需要に応じて、または特定のアプリケーションの要件に基づいて、電力を柔軟に供給するために重要です。例として、再生可能エネルギー源からの電力を利用する太陽光発電や風力発電では、VSIによって生成された交流電力が各所の電力網に統合されます。
また、電動車両においては、バッテリーからの直流を交流に変えてモーターを駆動するためにVSIが利用されます。電動車両では、加速や坂道の登坂など、運転条件に応じてモーターの回転速度やトルクを精密に制御する必要があるため、VSIの役割は非常に重要です。
このほかにも、変速ドライブ、UPS（無停電電源装置）、HVDC（高電圧直流送電システム）などにも電圧ソースインバータは使われています。各用途における技術的な詳細や挑戦は異なるかもしれませんが、基本的な原理は変わりません。
電圧ソースインバータは、我々の生活や産業における重要な技術である電力を効果的に利用するための鍵です。そのシンプルながらも強力な機能により、様々なアプリケーションで活用され、今後も技術の進歩とともにその重要性が高まっていくことでしょう。
