전압 비교기는 미세한 전압 차를 감지해 디지털 신호로 변환하는 회로로, 다양한 전자 및 제어 시스템에 사용됩니다.
전압 비교기란
전압 비교기는 전압의 미세한 차이를 감지하여 그 결과를 디지털 신호로 변환하는 전자회로입니다. 이러한 비교기는 아날로그 신호를 디지털 신호로 바꾸는 아날로그-디지털 변환기(ADC)나 다양한 측정 장치, 그리고 자동 제어 시스템에 널리 사용되고 있습니다.
전압 비교기의 원리

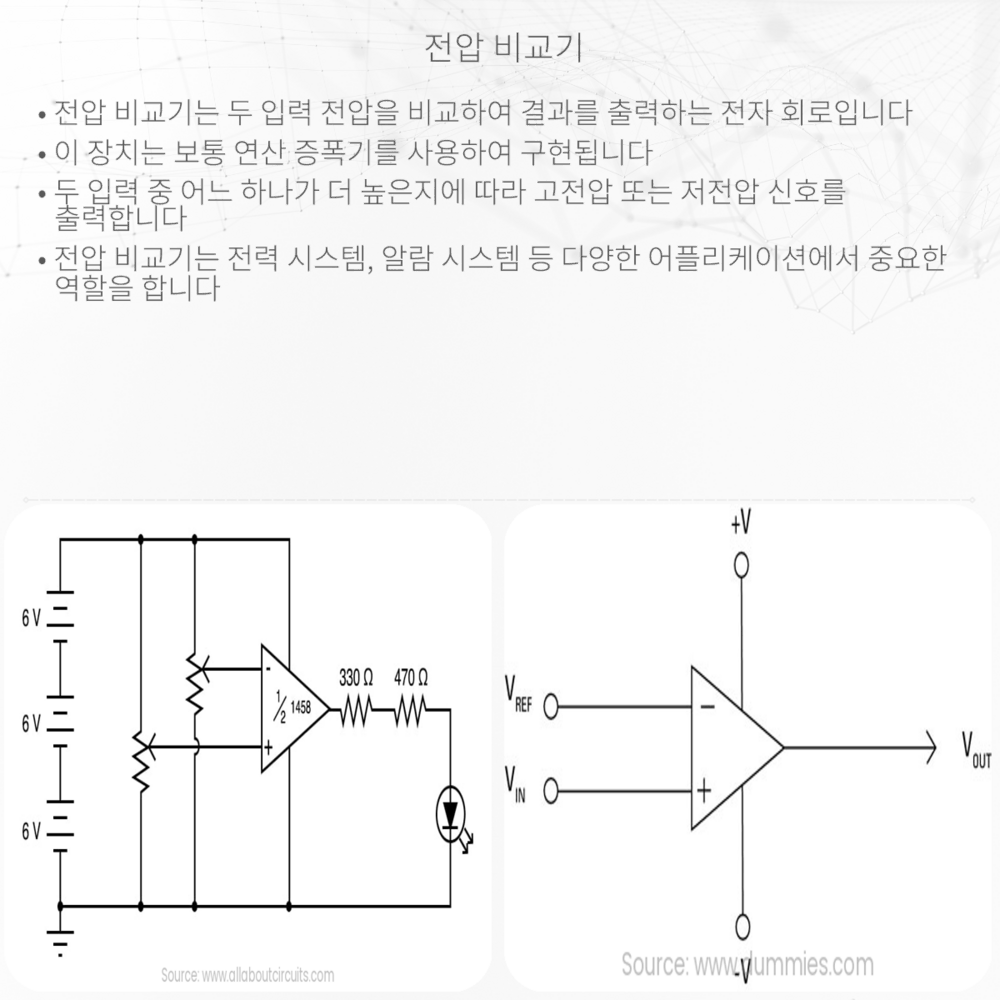

전압 비교기는 주로 연산 증폭기(op-amp)를 주요 구성 요소로 사용합니다. 연산 증폭기 이용 전압을 비교할 때 두 입력단에 붙은 ‘+’와 ‘-‘ 기호가 중요한 역할을 합니다. 이 기호는 각각 ‘비반전 입력 단자'(non-inverting input)와 ‘반전 입력 단자'(inverting input)를 가리킵니다.
일반적으로 비교기는 두 입력 전압 중 비반전 입력에 더 높은 전압이 있다면 출력 전압이 최대가 됩니다. 이 최대값은 보통 연산 증폭기의 공급 전압에 근접합니다. 반대로, 만약 반전 입력에 더 높은 전압이 있다면 출력 전압은 최소값, 즉 0V 또는 음의 공급 전압으로 떨어집니다.
- 양의 입력(+): V+
- 음의 입력(−): V−
만약 V+ > V− 이라면, 출력 Vout ≈ 최대 공급 전압(+)입니다.
만약 V+ < V− 이라면, 출력 Vout ≈ 최소 공급 전압(0V 또는 −)입니다.
전압 비교기의 응용
전압 비교기는 다양한 응용 분야에서 사용됩니다. 예로 다음과 같은 경우가 있습니다:
- 전압 레벨 감지 및 전원 관리 시스템
- 배터리 충전기에서의 충전 상태 감시
- 온도 센서와 결합하여 온도 콘트롤러로 활용
- 신호 기준점을 설정하는 디지털 로직 회로
결론
전압 비교기는 전자공학과 자동 제어 시스템에서 필수 불가결한 요소입니다. 그 간단한 원리에도 불구하고, 이들 장치는 현대 기술에서 매우 중요한 역할을 하며, 전력 관리, 신호 처리, 안전 시스템 등에서 굉장히 다양하게 적용됩니다. 전압 비교기를 이해하는 것은 전자공학과 전기공학의 기초적인 부분을 이해하는 데 있어 매우 중요합니다.
