電圧コンパレータとは
電圧コンパレータは、二つの入力電圧を比較し、その結果によって出力を制御する電子回路の一種です。この装置は、センサー出力のモニタリングや、特定の電圧レベルに達したことを示す警告シグナルの生成など、多くの応用があります。
電圧コンパレータの基本原理
電圧コンパレータは、基本的には差動増幅器（オペアンプ）を使用して二つの入力信号を比較します。入力端子には反転入力（-）と非反転入力（+）があります。比較される二つの電圧はこれらの入力端子にそれぞれ接続されます。
電圧コンパレータの出力状態は以下のように決まります:
- 非反転入力（+）に与えられる電圧が反転入力（-）の電圧よりも高い場合、出力は高電圧（通常は電源電圧）になります。
- 反転入力（-）に与えられる電圧が非反転入力（+）の電圧を超えた場合、出力は低電圧（通常はグラウンドレベル）になります。
電圧コンパレータの応用
電圧コンパレータは電子工学において広く利用されています。以下はその応用例です：
- レベル検出：バッテリー充電器や電源管理システムで電圧のしきい値を検出するために使用されます。
- アナログからデジタルへの変換：コンパレータを使ってアナログ信号をデジタル信号に変換します。
- パルス生成：特定の電圧レベルに達するとパルス信号を生成するために使用されることがあります。
電圧コンパレータの設計例

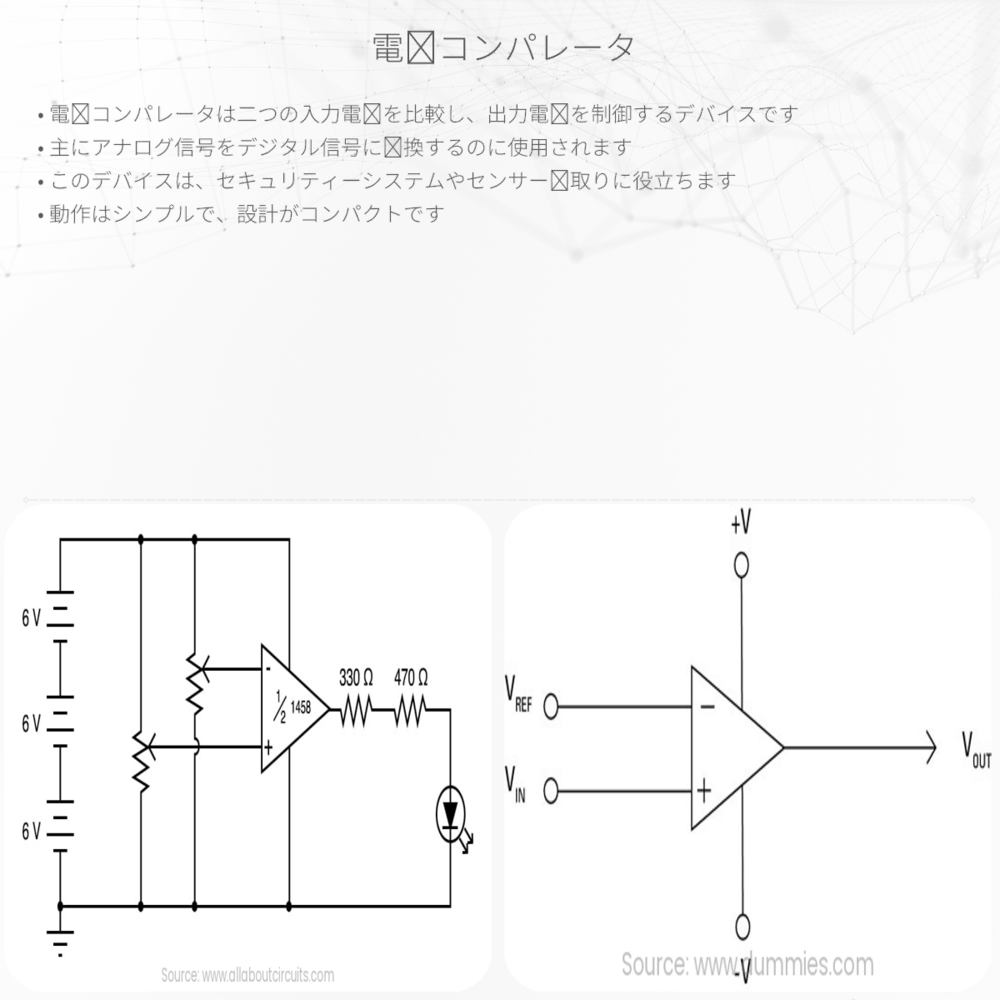

以下に、一般的な電圧コンパレータの回路図の一部を示します。
- 参照電圧：通常、一つの入力は固定された参照電圧に接続されます。
- ヒステリシス：出力の安定性を向上させるために、しきい値にわずかな変更を加えることがあります。これをヒステリシスと呼びます。
一つの入力が比較する電圧（Vin）で、もう一つが参照電圧（Vref）です。回路は次のようになります：
Vin > Vref のとき、出力 = High
Vin < Vref のとき、出力 = Low
まとめ
電圧コンパレータは、その単純さと汎用性により、電子工学の多くの分野で重要な役割を果たしています。例えば、電圧レベルの監視、シグナル処理、デジタルインターフェースの構築など、様々な状況で利用されます。理解と実装が容易であることから、初学者にとってもアクセスしやすい電子回路の一つです。
