전류 센싱 변압기에 대한 깊은 이해와 이의 원리, 작동 방식 및 다양한 산업 응용 분야에서의 중요성을 탐구합니다.

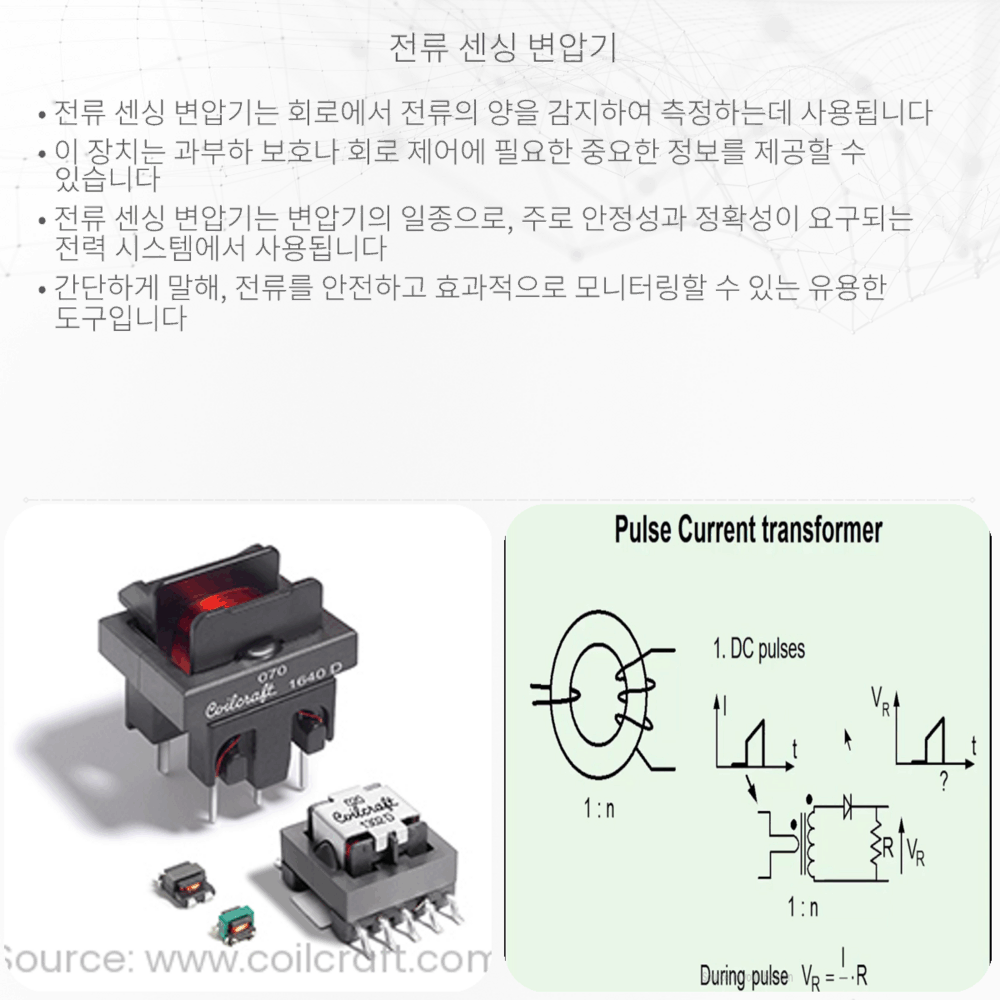

전류 센싱 변압기의 원리와 응용
전류 센싱 변압기, 혹은 전류 변압기(CT, Current Transformer)는 고전압 전력 시스템에서 전류를 측정하는 데 사용되는 중요한 장치입니다. 이 변압기는 주로 전류의 변화를 안정적으로 감지하고, 보호 장비를 위해 필요한 저전류 신호로 변환하는 데 사용됩니다. 측정 및 보호 장치는 높은 전류를 직접 처리할 수 없기 때문에 전류 센싱 변압기를 통해 안전하고 정확한 방법으로 전류량을 모니터링할 수 있습니다.
전류 센싱 변압기의 작동 원리
전류 센싱 변압기는 변압기의 원리를 기반으로 하며, 이는 두 코일 간의 감응 효과를 이용합니다. 주전류를 통과하는 주코일이 그 주변의 자속을 발생시키면, 이 자속은 부차코일로 전달되어 전압을 유도합니다.
- 주코일(1차 코일)은 측정하고자 하는 회로에 직렬로 연결되고, 전에는 1회 감아서 이를 통해 전체 전류가 흐릅니다.
- 부차코일(2차 코일)은 자기 유도를 통해 유도된 전압을 감지하여, 측정기기나 보호 회로로 전달합니다.
회로에 있는 대전류를 직접 측정하는 대신에, 전류 변압기는 부차코일에 유도된 전압에 비례하는 작은 전류를 측정하여 대전류의 값을 간접적으로 알아낼 수 있습니다. 이로 인해 최종 측정하는 전류는 안전한 수준이 됩니다.
이러한 원리는 아래의 변압기 기본 공식에 근거합니다:
\[ I_{primary} \times N_{primary} = I_{secondary} \times N_{secondary} \]
여기서 \(I_{primary}\)는 주코일을 통과하는 전류, \(N_{primary}\)는 주코일의 권선수, \(I_{secondary}\)는 부차코일을 통과하는 전류, 그리고 \(N_{secondary}\)는 부차코일의 권선수를 나타냅니다.
전류 센싱 변압기의 응용 분야
전류 센싱 변압기는 전력 관리 및 배전 분야에서 필수적인 역할을 합니다. 안전한 전력계통 운영을 위한 보호 및 관리, 전력의 품질을 모니터링하고, 에너지 사용량을 측정하는 데 널리 사용됩니다.
- 회로 보호: 과전류나 단락 등을 감지하여 회로를 보호하는 데 사용됩니다.
- 전력 계량: 사용하는 전기의 양을 측정하여 계량기에 입력합니다.
- 시스템 모니터링: 전력 시스템의 성능을 모니터링하며, 필요한 조정이나 유지보수에 중요한 데이터를 제공합니다.
전류 센싱 변압기는 고전압 전력 시스템뿐만 아니라, 산업 자동화, 에너지 관리 시스템, 그리고 부하 모니터링과 같은 다양한 어플리케이션에도 중요한 장치로 사용됩니다. 정확한 전류 측정은 전력 시스템의 효율성을 증대시키고, 손실을 감소시키는데 기여하는 핵심 요소입니다.
전류 센싱 변압기의 사용은 전력 시스템의 안전성과 신뢰성을 높이는 동시에, 더욱 정밀한 기술 개발을 가능하게 합니다. 이는 우리가 사용하는 전기 장치들의 성능을 최적화하고, 전기 사용량을 감시함으로써, 효율성과 지속 가능성을 달성하는 데 중요한 역할을 합니다.
