전류 감지 저항

알아보기 쉽게 설명된 전류 감지 저항의 원리부터 작동 방식, 응용 분야, 그리고 올바른 선택 방법에 대한 가이드를 제공하는 기사입니다.

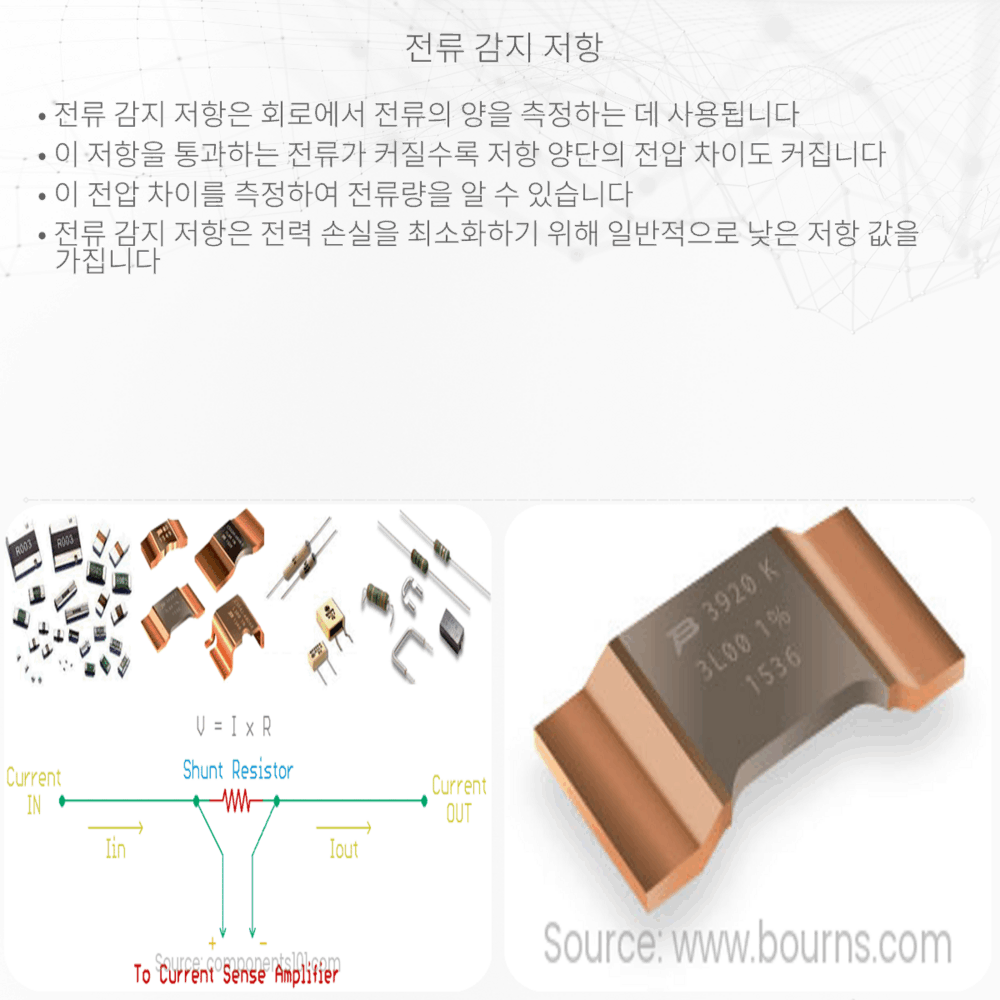

전류 감지 저항의 기본 개념

전류 감지 저항은 전기 회로에서 흐르는 전류의 크기를 감지하기 위해 사용되는 저항기입니다. 이 저항기는 전류를 감지하는 것이 목적이기 때문에 일반적으로 낮은 저항값을 가지며, 이를 통해 소모되는 전력을 최소화할 수 있습니다. 전류 감지 저항을 통과하는 전류에 의해 발생하는 전압 강하를 측정함으로써 전류의 크기를 알 수 있습니다.

전류 감지 저항의 작동 원리

옴(OHM)의 법칙에 따르면, 저항을 통과하는 전류(I)와 저항(R) 사이에는 비례 관계가 있습니다. 이를 수식으로 표현하면 다음과 같습니다.

V = I * R

여기서 V는 전압, I는 전류, R은 저항을 나타냅니다. 따라서, 전류 감지 저항(R_s)을 통과하는 전류(I)를 측정하고 싶다면, 저항 양단의 전압 강하(V_s)를 측정하면 됩니다.

V_s = I * R_s

저항 값(R_s)을 알고 있다면, 위의 식을 다시 정리하여 전류의 크기를 계산할 수 있습니다.

I = V_s / R_s

이 과정은 아날로그 또는 디지털 회로에서 빈번히 활용되며, 저항 값을 선택함으로써 감지하고자 하는 전류 범위를 설정할 수 있습니다.

전류 감지 저항의 응용

• 전력 공급 모니터링: 전력 공급 장치(PSU)에서 전류 감지 저항을 사용해 부하 전류를 감지하여 시스템의 안전과 효율성을 보장합니다.
• 배터리 충전기: 배터리 충전 상태 및 충전률을 모니터링하기 위해 전류 감지 저항을 사용합니다.
• 모터 제어 시스템: 모터를 통과하는 전류를 감지하여 모터의 속도와 토크를 조절합니다.

전류 감지 저항의 선택

전류 감지 저항을 선택할 때 고려해야 할 몇 가지 요소들이 있습니다.

1. 저항 값: 감지하고자 하는 전류 범위에 적합한 낮은 저항 값을 선택해야 합니다.
2. 정격 전력: 저항기가 견딜 수 있는 최대 전력을 의미하며, 계산된 전력이 이 값을 초과하지 않도록 해야 합니다.
3. 정밀도: 측정하고자 하는 전류의 정밀도에 따라 저항의 허용 오차를 결정해야 합니다.
4. 열 성능: 높은 전류에서는 저항기가 발생시키는 열을 효과적으로 해소할 수 있어야 합니다.

전류 감지 저항은 간단하지만 매우 중요한 요소로서 전기 회로의 안전과 효율적인 관리를 위해 광범위하게 사용되고 있습니다. 올바른 저항 값을 선택하는 것이 전류 감지의 정확도와 회로의 안정성을 확보하는 핵심입니다.
