전기용량 드롭퍼의 원리와 응용을 설명하며, 축전기를 사용하여 AC 전원의 전압을 감소시키는 장치입니다.
전기용량 드롭퍼란 무엇인가요?
일반적으로 전기 회로에서 전압을 낮추기 위해 사용되는 장치를 ‘드롭퍼’라고 합니다. 전기용량 드롭퍼(Capacitive Dropper)는 이와 같은 기능을 수행하지만, 특히 축전기(Capacitor)를 사용하여 전압을 줄이는 방식입니다. 이는 교류(AC)전원에서만 작동하는데, 축전기가 교류 전압에 대하여 특정한 ‘임피던스'(저항의 교류 버전)를 가지기 때문입니다.
전기용량 드롭퍼의 원리
전기용량 드롭퍼의 기본 원리는 축전기를 이용하는 것입니다. 축전기는 전기를 저장할 수 있는 두 개의 평행한 전도체 사이에 절연 매체(유전체)가 있는 구조로 되어 있습니다. 교류 전원을 축전기에 연결하면, 축전기는 전압의 교체에 따라 충전과 방전을 반복하면서 관통하는 전류에 대해 저항(임피던스)을 제공합니다. 이 임피던스는 축전기의 용량(C)과 교류 전원의 주파수(f)에 의존합니다. 임피던스(Z)는 다음과 같은 공식으로 계산됩니다:
\[ Z = \frac{1}{2\pi f C} \]
이 식에서 \( f \)는 교류 전원의 주파수이고, \( C \)는 축전기의 전기용량입니다. 따라서, 임피던스는 주파수가 높을수록 낮아지고, 전기용량이 클수록 낮아짐을 알 수 있습니다.
전기용량 드롭퍼의 응용

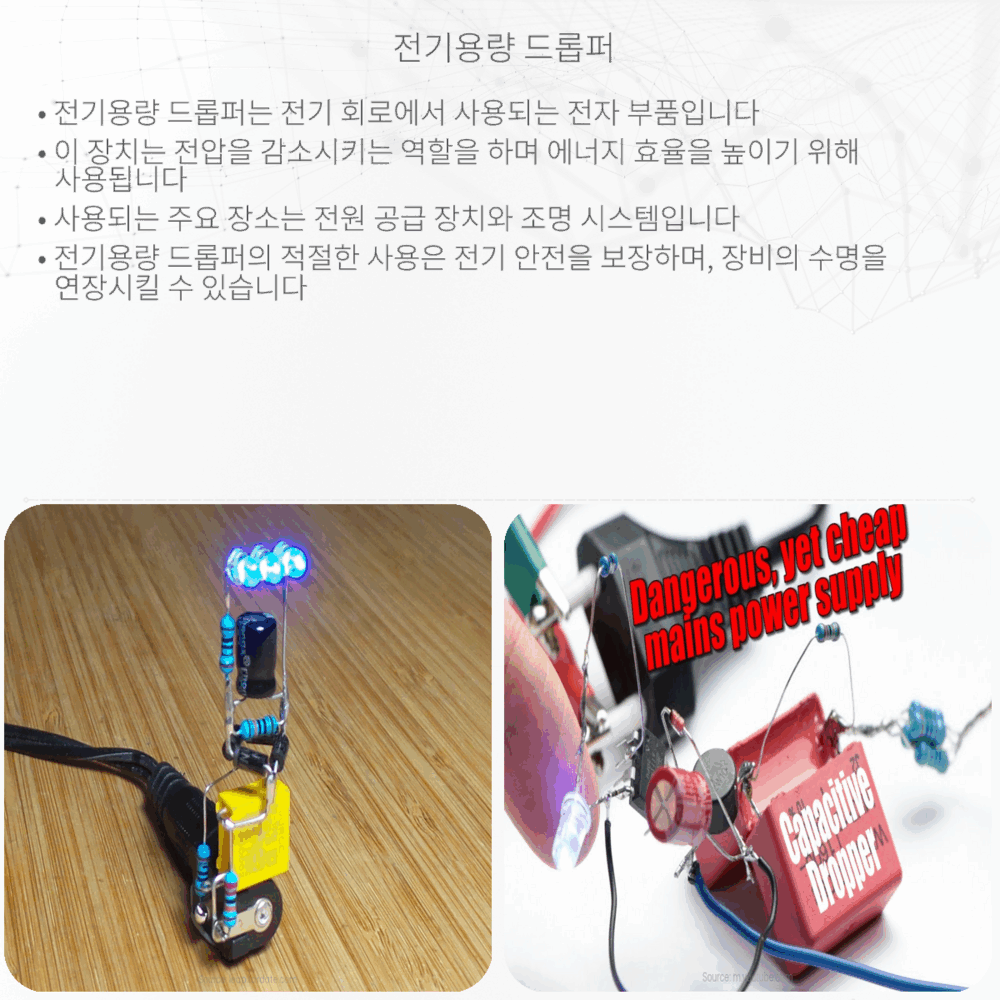

전기용량 드롭퍼는 전력을 많이 소모하지 않으면서 전압을 간단하게 낮추고자 할 때 유용합니다. 가장 보편적인 예는 LED 조명에서의 사용입니다. LED는 낮은 전압에서 작동하므로, 교류 전원에서 바로 연결하기 위해서는 전압을 줄일 필요가 있습니다. 여기서 축전기를 이용한 전기용량 드롭퍼가 활용되며, 작은 크기와 효율적인 에너지 사용은 이 기술을 매력적으로 만듭니다.
전기용량 드롭퍼의 한계
그러나, 전기용량 드롭퍼는 몇 가지 단점이 있습니다. 먼저, 그것은 직류(DC) 전원에는 적용할 수 없습니다. 또한, 부하의 변화에 따라 제대로 작동하지 않을 수 있으며, 큰 전류를 다루는 데도 적합하지 않습니다. 축전기를 사용한 전압 감소는 일반적으로 낮은 전력 어플리케이션에 국한됩니다.
결론
전기용량 드롭퍼는 전압을 간단하고 효율적으로 줄일 수 있는 방법을 제공하지만, 그 적용 범위는 제한적입니다. 소비 전력이 적은 장치나, 일정한 부하가 예상되는 곳에 적합하며, 주로 교류 전원을 사용하는 LED 조명 같은 곳에서 찾아볼 수 있습니다. 이와 같이 실생활에서 자주 등장하는 전기용량 드롭퍼의 원리와 한계를 이해함으로써, 우리는 전기와 전자 제품을 좀 더 잘 이해하고 사용할 수 있게 됩니다.
