キャパシティブドロッパーは、高電圧ACを低電圧に変換するトランスレス電圧降下デバイスで、LED照明等の低消費電力機器に用いられます。
キャパシティブドロッパーとは
キャパシティブドロッパー(capacitive dropper)は、非常にシンプルで、トランスフリー（変圧器を使わない）の電圧降下デバイスです。これは主に低電力のアプリケーションにおいて使用され、高い交流電圧（AC）をより扱いやすい低い電圧に変換するために使われます。キャパシティブドロッパーは、主に電子回路において、効率的かつコスト効果的な電源ソリューションとして位置づけられています。
キャパシティブドロッパーの原理
このデバイスの動作原理は、キャパシタンスのリアクタンス（抵抗）を利用することにあります。交流回路において、キャパシタは特定の周波数において、特定のリアクタンスを示します。このリアクタンスは、キャパシタのキャパシタンスと電源の周波数に依存し、式で以下のように表されます：
\[
X_{C} = \frac{1}{2\pi f C}
\]
ここで、\(X_{C}\)はキャパシタンスのリアクタンスであり、\(f\)は電源の周波数、\(C\)はキャパシタのキャパシタンスを指します。この逆数的な関係は、周波数が高いほど、或いはキャパシタンスが高いほど、リアクタンスが低くなることを意味しています。
キャパシティブドロッパーの使用

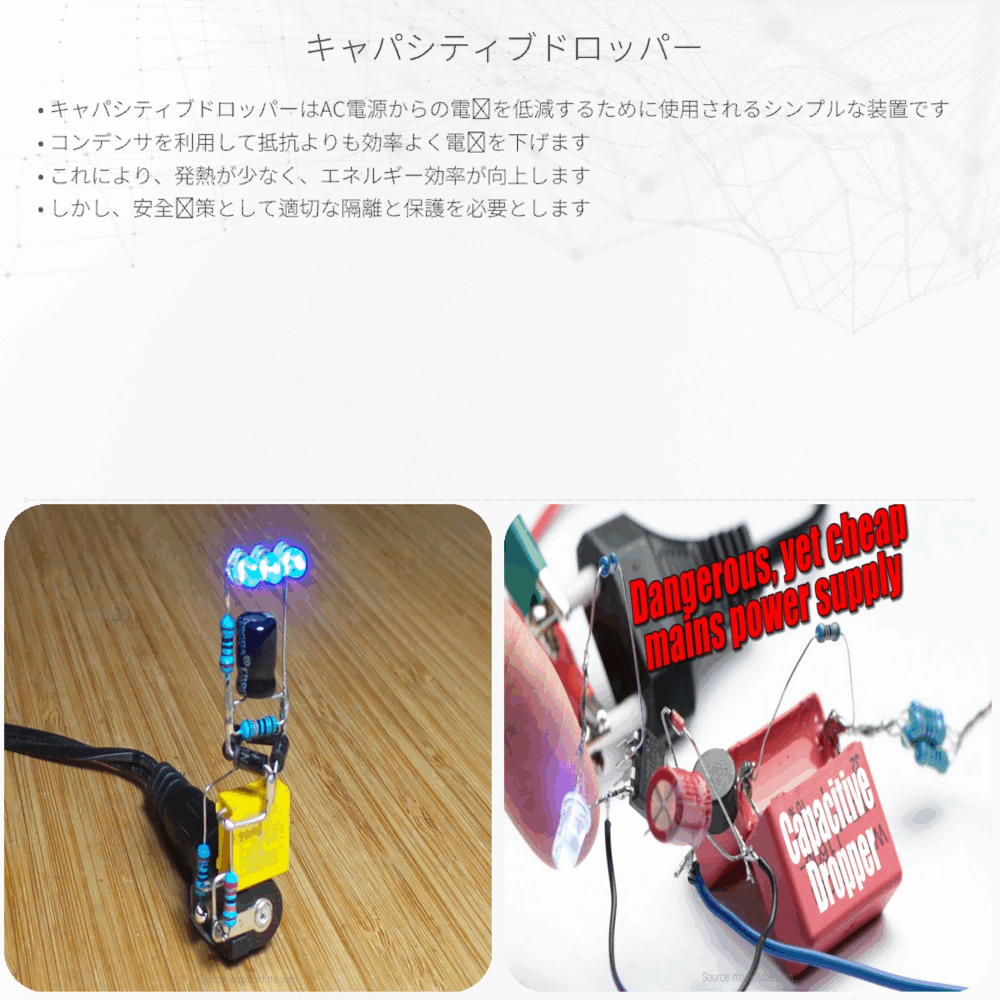

キャパシティブドロッパーは耐高圧であり、リーク電流が非常に低いキャパシタを使用するため、LED照明や省エネデバイスなどの小型電子機器でよく見られます。簡素化すると、交流電源からキャパシティブドロッパーを通過することにより、装置に流入する電流が制限され、装置全体の消費電力が減少します。
しかし、キャパシティブドロッパーの大きな欠点は、それが非常に単純な抵抗デバイスであるため、過電圧や電圧スパイクに対して脆弱であることです。また、キャパシティブドロッパーを使用する回路には、通常、整流器とフィルタリングコンデンサも組み込む必要があり、これによってクリーンな直流電源が得られます。
使用する際には、適切なキャパシタの値を選ぶことが非常に重要で、これは目的とする電流と電源電圧、そして希望する出力電圧に基づいて計算されます。実際には、キャパシタは定格電圧以上で使用する必要があり、十分な安全係数を確保するため、しばしば定格値よりも高い耐圧のキャパシタが使用される傾向にあります。
注意点と制限
- キャパシティブドロッパーは電力が限られているため、主に低消費電力のアプリケーションに適しています。
- 高電圧を扱う際は安全性に十分注意し、適切な絶縁と保護措置を講じる必要があります。
- このデバイスは定電流を供給することはできず、負荷変動に敏感であるため、出力電圧は負荷に依存します。
キャパシティブドロッパーは、その簡潔さから多くの基本的な電気製品で便利に使用されていますが、その特性と制限をよく理解し、適切に設計された回路にのみ使用すべきであるということが非常に重要です。
