저항온도감지기(RTD)의 원리와 구조를 설명하며, 정밀한 온도 측정에 있어 RTD가 산업 분야에서 어떻게 활용되는지 알아봅니다.

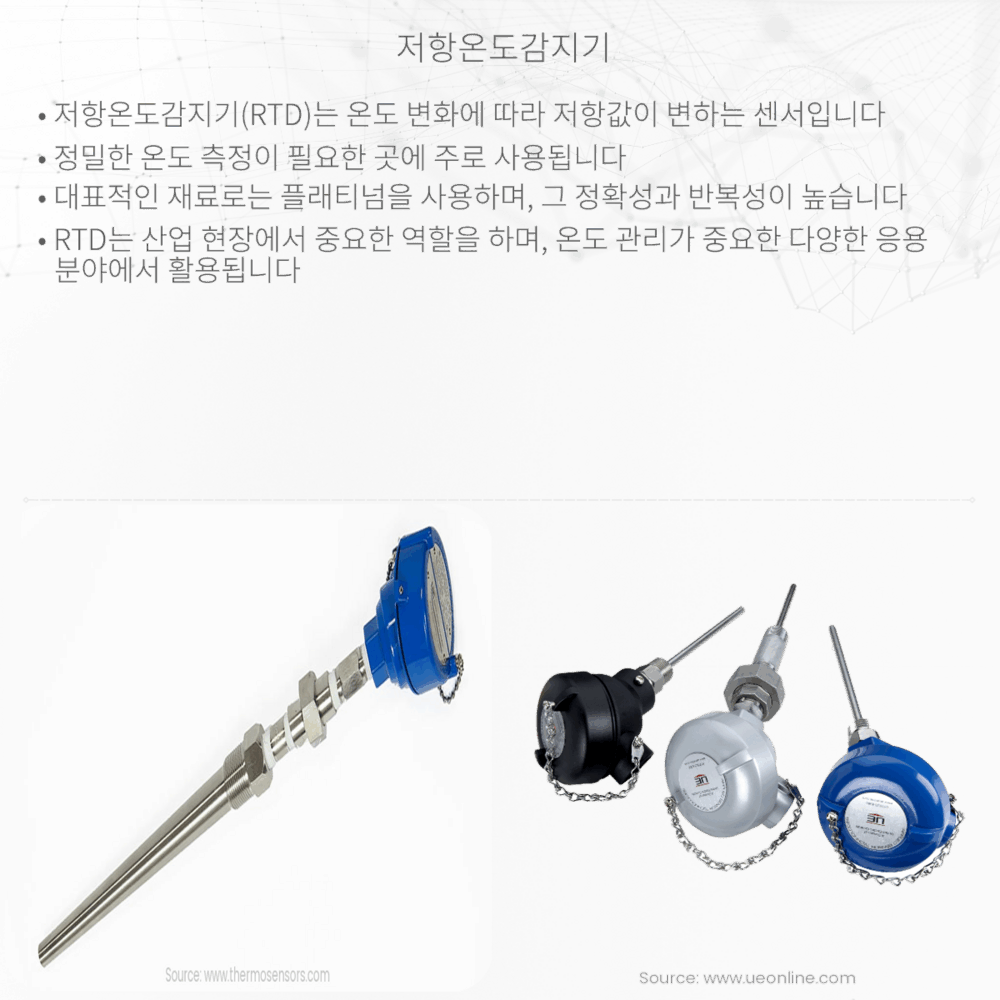

저항온도감지기(RTD)의 기본 원리
저항온도감지기(Resistance Temperature Detector, RTD)는 온도를 측정하는 센서 중 하나로, 온도 변화에 따른 물질의 저항 값 변화를 이용합니다. 대체로 순수한 금속으로 제작되며, 그 중에서도 플래티넘(PT)이 흔히 사용됩니다. 저항온도감지기는 정밀한 온도 측정이 필요한 다양한 산업 분야에서 활용됩니다.
저항과 온도의 관계
금속의 저항은 온도에 따라 변한다는 사실을 이해하는 것이 중요합니다. 일반적으로 금속의 저항은 온도가 증가함에 따라 증가합니다. 이 현상은 저항의 온도계수라고하며, 금속마다 다른 값을 가집니다.
저항온도계수(α)는 다음과 같은 공식으로 정의됩니다:
Rt = R0(1 + αΔT)
- Rt: t 온도에서의 저항
- R0: 기준 온도(대체로 0°C)에서의 저항
- α: 저항의 온도계수
- ΔT: 기준 온도와 측정 온도의 차이
이 공식은 선형적인 상관 관계를 나타내지만 실제로는 온도의 증가에 따라 비선형적인 특성을 보일 수도 있습니다. 그래서 고온에서는 더 복잡한 공식을 사용해야 합니다.
RTD의 종류와 특징
RTD는 구조와 사용되는 금속에 따라 여러 종류가 있습니다. 대표적인 예로는 PT100과 PT1000이 있습니다. 여기서 숫자는 0°C에서의 저항값(Ω)을 의미합니다. PT100은 100Ω, PT1000은 1000Ω의 저항 값을 가집니다.
RTD의 주요 특징은 다음과 같습니다:
- 고정밀도: RTD는 매우 정밀한 온도 측정이 가능하여, 극소온도 변화도 감지할 수 있습니다.
- 장기 안정성: 금속 저항은 시간이 지나도 비교적 안정적인 성질을 유지합니다.
- 온도범위: RTD는 넓은 온도 범위에서 사용할 수 있으며, 특히 저온에서 우수한 성능을 발휘합니다.
RTD의 실제 적용
RTD는 산업 현장에서 정밀한 온도 측정이 필요할 때 사용됩니다. 예를 들어, 식품 가공, 화학 반응의 온도 제어, 의료 기기, 실험실 전자 장비 등에서 중요한 역할을 합니다. RTD는 신뢰성이 높고 반복 측정에 있어 장기간에 걸친 정확성을 유지하기 때문에, 많은 전문가들에게 선호되는 온도 센서입니다.
결론적으로, 저항온도감지기(RTD)는 첨단 측정 기술의 중요한 부분으로, 저항의 온도 의존성을 이용하여 정밀한 온도 측정을 가능하게 합니다. 과학과 공학 분야에서 RTD의 개선과 응용은 앞으로도 계속 발전할 것입니다.
