抵抗温度検出器（RTD）とは、温度変化に応じて抵抗値が変動するセンサーで、正確な温度計測に用いられる原理と特性について解説します。

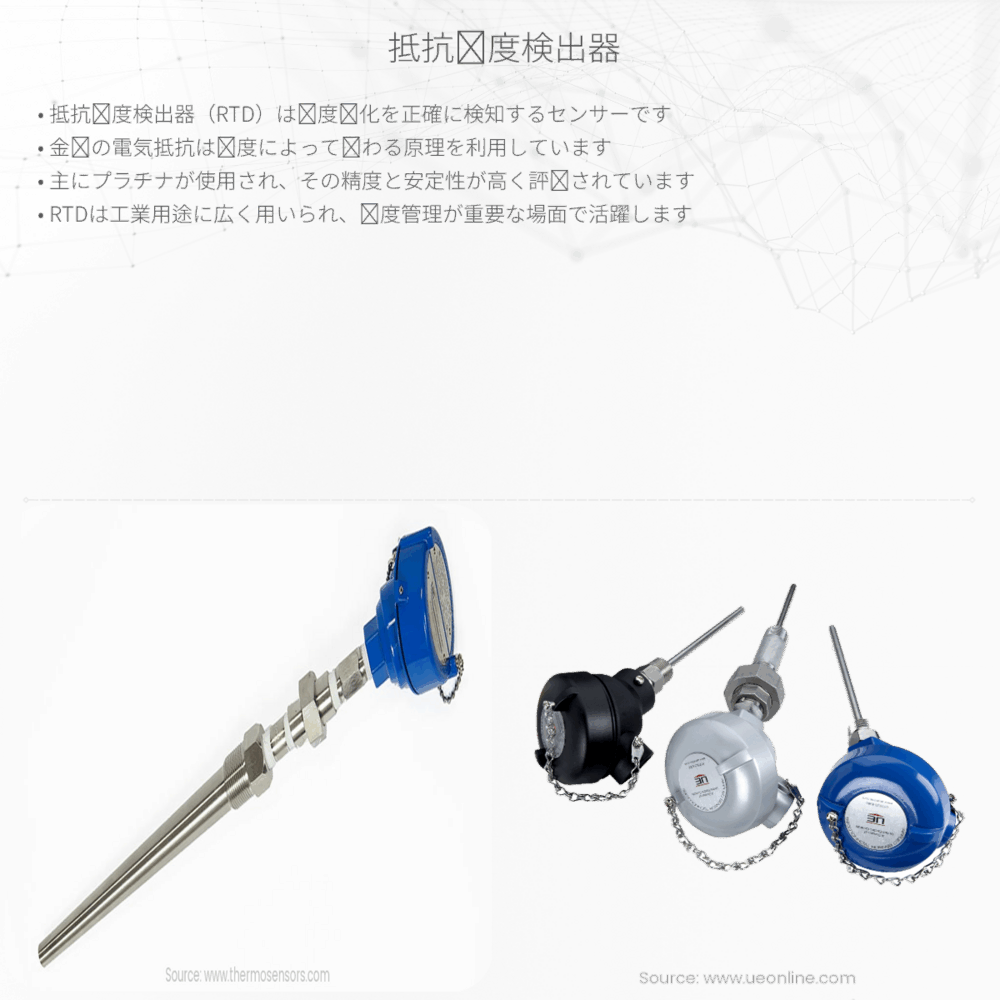

抵抗温度検出器（Resistance Temperature Detector：RTD）の原理
抵抗温度検出器（RTD）は、温度測定に広く用いられるセンサーの一つです。これは金属の抵抗が温度によって変化するという物理的性質を利用したもので、正確な温度読み取りを提供します。一般的には、プラチナ、ニッケル、銅などの純金属が使用されますが、その中でもプラチナは測定範囲が広く、化学的にも安定しているため、工業的に最も一般的に利用されています。
RTDの工作と特性
抵抗温度検出器は、測定対象の温度に応じてその抵抗値が変化する金属線（抵抗体）を含んでいます。温度が上昇すると、金属の原子が活発に振動しはじめ、電子の流れを妨げるようになります。これによって金属の電気抵抗が増加します。この現象は、温度係数として知られており、一定の範囲で抵抗値の変化を温度変化に直接変換することができます。
測定の原理
RTDの測定原理はオームの法則に基づいています。オームの法則は、回路に流れる電流\( I \)と回路の抵抗\( R \)、そして回路にかかる電圧\( V \)の関係を表しており、
\[ V = I * R \]
の式で表されます。RTDを使用する場合、一定の電流を抵抗体に流し、そこに発生する電圧変化を測定することで、抵抗値を計測します。この抵抗値から温度を算出することができます。
温度係数は、抵抗体の材質によって異なり、プラチナRTDの場合、\( 0℃ \)での抵抗値を\( R_0 \)とすると、温度\( T \)での抵抗値\( R_T \)は次のように表されます：
\[ R_T = R_0 \left(1 + \alpha T \right) \]
ここで、\( \alpha \)は温度係数です。
RTDの利点と制約
- 高い精度と再現性
- 広い測定範囲
- 化学的安定性と耐久性
ただし、RTDには幾つかの制約もあります。たとえば、高価であったり、測定システムが比較的複雑であったりします。また、過酷な環境には適さない場合もあります。しかし、高精度を要求する多くの産業分野でRTDは重要な役割を果たしています。
RTDの応用
抵抗温度検出器は、加熱ビルの管理、産業プロセスの監視、食品加工、医療機器など、多様な分野で利用されています。精度が要求されるほとんどの温度制御アプリケーションで必要不可欠なコンポーネントであると言えるでしょう。
このように、RTDはその信頼性と正確性によって、現代の温度測定技術の一環として広く用いられています。科学、工学、産業のさまざまな現場で、我々の生活と密接に関わっているのです。
