자기 인코더 시스템은 회전 각도 및 속도 측정에 사용되는 센서로, 자기장 변화를 전기 신호로 변환하여 정밀한 제어를 가능하게 하는 기술입니다.

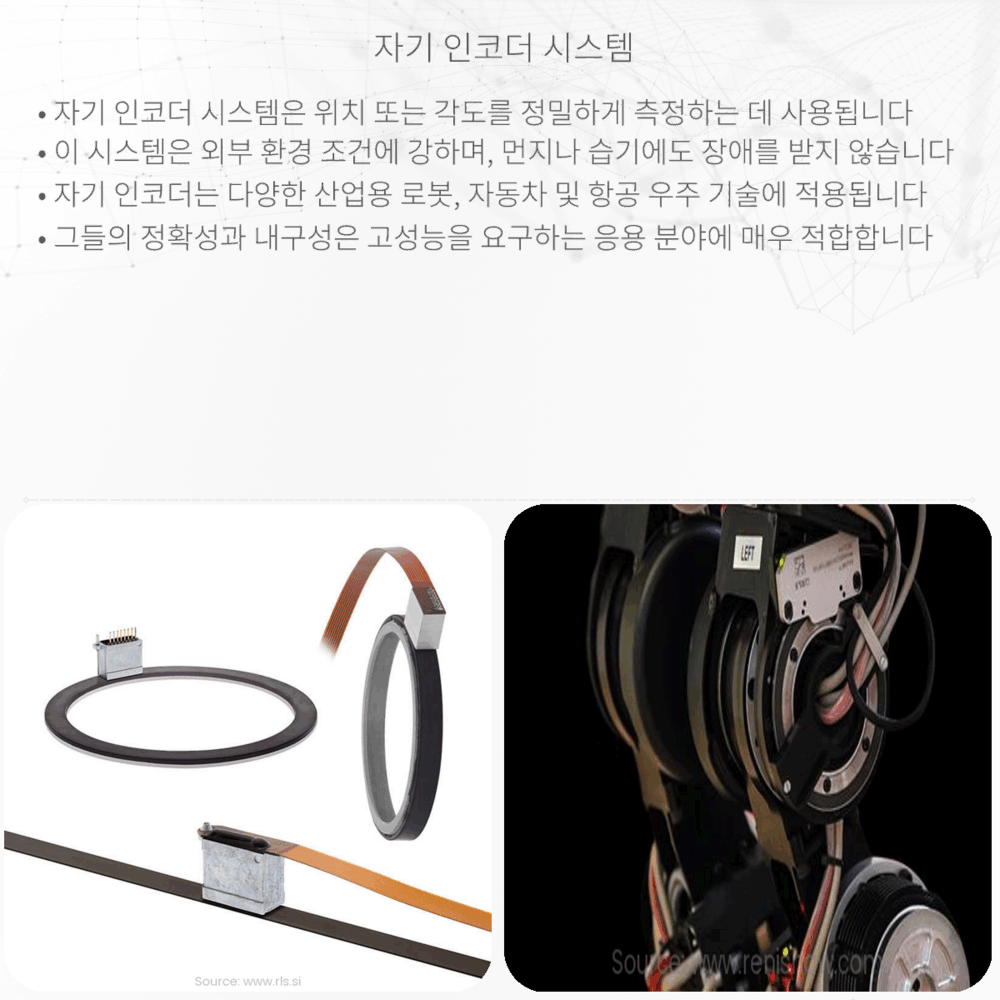

자기 인코더 시스템이란?
자기 인코더(Magnetic Encoder) 시스템은 주로 회전 각도, 위치, 속도 등을 측정하는데 사용되는 센서 기술입니다. 이 시스템은 자기장을 이용하여 기계적인 움직임을 전기적 신호로 변환합니다. 전기 모터나 로봇 공학과 같은 자동화된 시스템에서는 위치 및 속도 제어를 위해 자기 인코더가 중요한 역할을 합니다.
자기 인코더의 원리
기본적으로 자기 인코더는 자성체가 부착된 회전축과 감지 센서로 구성됩니다. 회전축이 움직일 때 자성체에서 발생하는 자기장이 변화하고, 이 변화는 감지 센서에 의해서 감지되어 전기적 신호로 변환됩니다. 이 신호들은 디지털 데이터로 처리되어 회전 각도나 속도 정보로 변환이 가능합니다.
- 절대 인코더: 각도의 절대 위치를 제공합니다. 회전축이 움직임을 멈추어도 위치 정보는 보존됩니다. 이로 인해 시스템이 재부팅 되거나 전원이 꺼진 후에도 다시 위치를 찾을 필요가 없습니다.
- 상대 인코더: 시작점에서의 상대적인 위치 변화를 측정합니다. 따라서 전원이 끊기게 되면 위치 정보를 잃게 되고, 재가동시 초기 위치를 재설정해야 합니다.
자기 인코더의 종류
자기 인코더는 크게 두 가지 유형으로 나눌 수 있습니다.
- 홀 효과(Hall Effect) 센서를 사용하는 인코더: 홀 효과 센서는 자기장을 감지하여 전압 변화로 변환하는 센서입니다. 이 센서를 사용하면 자기장의 변화를 통해 회전축의 위치나 속도를 측정할 수 있습니다.
- 자기 저항(Magnetoresistive, MR) 센서를 사용하는 인코더: MR 센서는 자기장의 변화에 따라 전기 저항이 변하는 특성을 가지고 있습니다. 이러한 센서를 이용하면 좀 더 민감한 측정이 가능하여 보다 정밀한 제어를 실현할 수 있습니다.
이러한 센서들은 자성 재료와 간격, 감도 등 다양한 설계 인자들을 바탕으로 최적화되어 각기 다른 적용 분야에 활용됩니다. 자동차의 ABS 시스템, 산업용 로봇, 항공 우주 기술 및 가정용 전기 제품 등에서 찾아볼 수 있는 중요한 구성 요소입니다.
자기 인코더의 장점
자기 인코더는 기계적 접촉 없이 동작하기 때문에, 먼지나 습기 같은 환경적 요소에 강한 내구성을 가지며, 장기간 안정적인 성능을 유지할 수 있습니다. 이로 인해 유지보수 비용이 낮고, 복잡한 환경에서도 신뢰할 수 있는 측정이 가능합니다. 또한, 자기 인코더는 고온이나 진동과 같은 극한의 환경에서도 정확한 동작을 보장하는 장점이 있으며, 이는 특히 산업 자동화에서 매우 중요합니다.
자기 인코더의 응용
자기 인코더는 다양한 산업 분야에서 활용됩니다. 예를 들어, 자동차의 휠에 설치된 인코더는 휠의 회전 속도를 측정하여 안티록 브레이크 시스템(ABS)나 전자식 안정성 프로그램(ESP)같은 안전 기능의 핵심 역할을 합니다. 또한, CNC(Computer Numerical Control) 머신이나 3D 프린터와 같은 고도의 정밀 기계들도 자기 인코더를 이용하여 동작 부품의 위치를 정밀하게 제어합니다.
- 자동차 산업: 휠 속도 센서, 엔진 위치 센서
- 산업 자동화: 로봇팔 제어, 조립 라인의 위치 결정
- 의료 기기: 다양한 의료 장비에서의 정밀한 위치 검출 및 추적
- 가전제품: 세탁기, 에어컨 등 가전제품의 모터 제어
자기 인코더 선택시 고려사항
적절한 자기 인코더를 선택하기 위해서는 몇 가지 중요한 요소들을 고려해야 합니다. 사용 환경의 온도 범위, 감도, 해상도, 측정해야 할 범위 및 정밀도는 모두 센서 선택에 영향을 미칩니다. 또한, 감지해야 할 물체의 속도와 사용될 전자 기기와의 호환성도 확인해야 합니다. 이러한 요소들은 각각의 응용 분야에 맞는 최적의 성능을 보장하는 데 필수적입니다.
결론
자기 인코더 시스템은 고정밀도 위치 및 속도 측정을 위한 혁신적인 기술입니다. 이는 다양한 산업 분야에서 널리 사용되며, 점점 더 발전하는 기술 요구사항에 부합하고 있습니다. 절대 및 상대 인코더의 두 가지 주요 유형과 홀 효과 센서, 자기 저항 센서 같은 센서 기술을 이해하는 것은 올바른 자기 인코더 시스템을 선택하고 효율적으로 사용하는 데 필수적입니다. 자기 인코더의 강점인 내구성과 고정밀도는 대용량 데이터 관리에 대한 요구가 높아지는 현대 사회에서 더욱 중요해지고 있습니다. 따라서, 이러한 시스템의 원리를 이해하고 적절하게 적용할 수 있다면, 높은 성능의 시스템 및 제품 개발에 크게 기여할 수 있을 것입니다.
