磁気エンコーダシステムの原理と応用を解説。増分型と絶対型の違い、構成要素、産業における利点について詳しく紹介します。

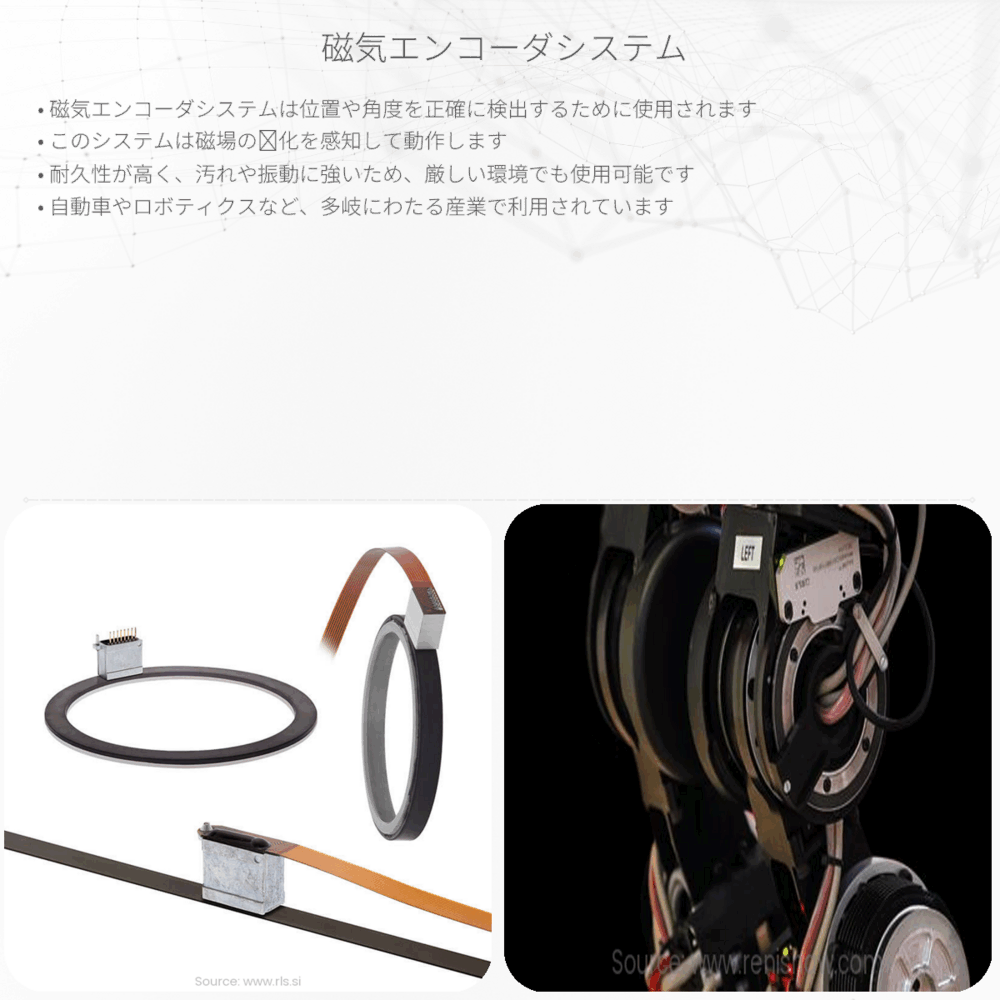

磁気エンコーダシステムの基礎
磁気エンコーダシステムは、物理的な位置、速度、または回転の角度を電気的信号に変換するセンサーです。このテクノロジーは、自動車、ロボット工学、航空、工業オートメーションなど、様々な分野で重要な役割を果たしています。
磁気エンコーダの原理
基本的に、磁気エンコーダは磁場の変化を検出し、これを解析することにより物体の位置や動きを計測します。磁気エンコーダには大きく分けて、増分型エンコーダと絶対型エンコーダの二種類があります。
- 増分型エンコーダ：このタイプは、一定の間隔で配置された磁気マークの数をカウントし、それによって位置や速度を計測します。
- 絶対型エンコーダ：絶対型エンコーダは、個々の位置に固有のコーディングパターンを持ち、それによって正確な位置を直接提供します。
磁気エンコーダの構成要素
磁気エンコーダシステムは一般的に以下の要素で構成されます。
- 磁気センサー：位置や動きを感知するための装置です。
- スケールまたはコードホイール：磁化されたマークやパターンを含む部品で、センサーを通過して情報を提供します。
- 信号処理ユニット：センサーからのアナログ信号をデジタル信号に変換し、解読可能なデータに加工します。
磁気エンコーダの応用
磁気エンコーダはその精度と信頼性の高さから、多岐にわたる応用が存在します。例えば、工業用ロボットは複雑な動きを正確に制御するために磁気エンコーダを使用します。また、自動車のABS（Anti-lock Braking System：アンチロック・ブレーキ・システム）では、車輪の速度を監視し、最適なブレーキ力を制御するために不可欠な役割を担っています。
磁気エンコーダの利点
磁気エンコーダは、以下のような利点があります：
- 堅牢性：ほこりや汚れに強く、過酷な環境下でも正確な測定が可能です。
- メンテナンスフリー：接触部がないため摩耗が少なく、長期間にわたり安定した性能を維持します。
- 高速応答：即時にデータを提供するため、動的な応用に適しています。
磁気エンコーダシステムは、これらの利点を活かして、現代の工業社会においてますます重要な技術となっています。電気と磁気の相互作用を基としたこのシステムは、私たちの日常生活を支える様々な機器の精密な動作を可能にしているのです。
