자기 근접 센서의 원리와 종류를 해설하며 산업 자동화, 차량, 소비자 전자제품 등에서의 다양한 응용 예를 소개합니다.

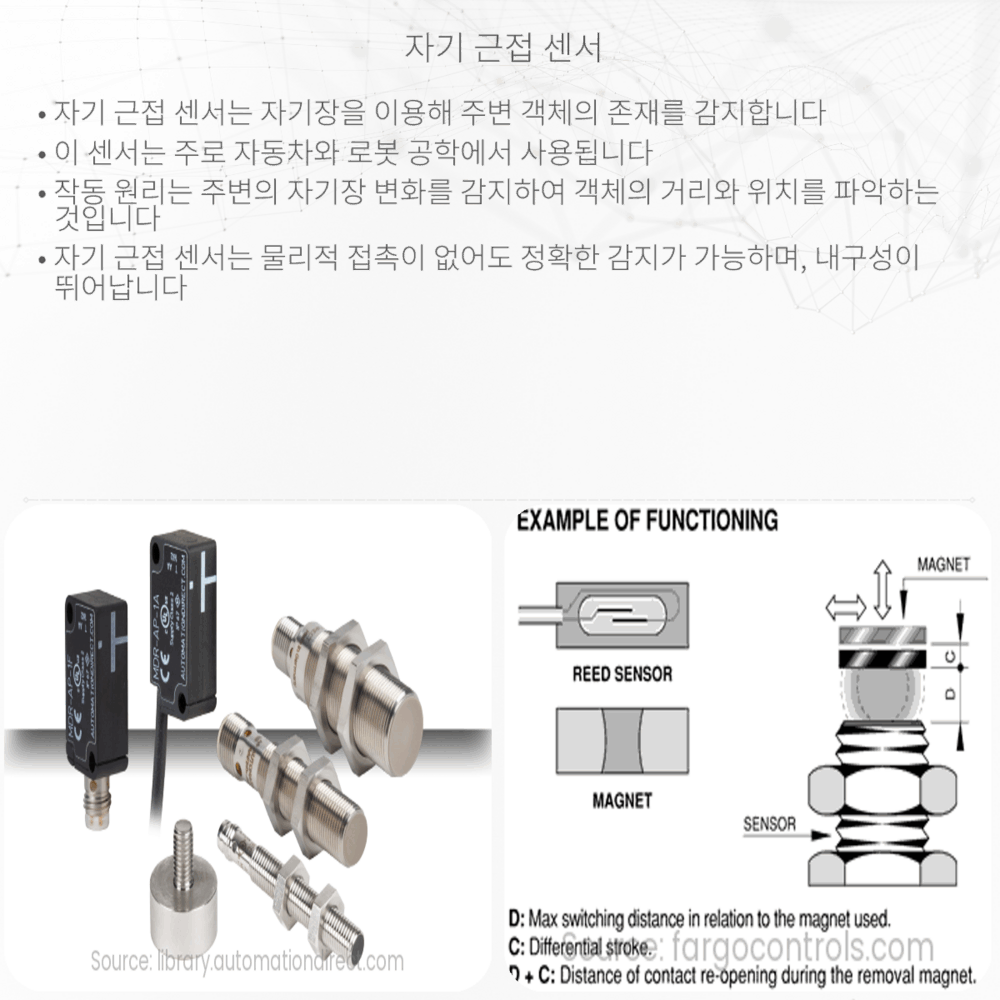

자기 근접 센서의 기초
자기 근접 센서는 물리학의 전기와 자기의 원리를 이용하여 금속과 같은 전도성 물질의 존재를 탐지하는 장치입니다. 이러한 센서는 공장 자동화, 위치 결정, 속도 검출 등과 같은 다양한 산업 분야에서 사용됩니다. 자기 근접 센서는 주변 공간의 자기장 변화를 감지하여 작동하며, 이들의 작동 원리에 따라 여러 종류가 있습니다.
자기 근접 센서의 종류 및 원리
- 유도형 근접 센서: 가장 보편적인 자기 근접 센서로, 코일과 고주파 발진 회로를 사용하여 근접한 금속 물체의 존재를 감지합니다. 금속 물체가 센서 근처에 오면 코일의 인덕턴스가 변하고, 이에 따라 발진 회로의 주파수가 변화하게 됩니다. 센서는 이러한 변화를 탐지하여 물체의 존재를 확인합니다.
- 자기 유도형 근접 센서: 이 센서는 페라이트 코어 주위에 코일을 감은 형태로 구성됩니다. 금속 물체가 이 코어에 근접하면 코어의 자기 저항이 변하고, 결과적으로 코일의 유도된 전압에 변화가 생깁니다. 센서는 이 변화를 감지하여 작동하게 됩니다.
- 홀 효과(Hall effect) 센서: 홀 효과를 기반으로 하는 이 센서는 홀 소자에 전류를 흐르게 할 때 주변의 자기장에 의해 전자가 측면으로 이동하면서 발생하는 전압(홀 전압)을 측정하여 물체의 존재를 탐지합니다.
자기 근접 센서의 응용 예
- 산업 자동화: 로봇 팔이나 컨베이어 벨트 같은 자동화 기계에서 금속 부품의 위치를 정밀하게 결정할 때 자기 근접 센서를 사용합니다.
- 차량의 속도 및 위치 감지: 자동차의 ABS 시스템이나 자동 변속기에서 바퀴의 회전 속도나 변속기의 기어 위치를 감지하는 데 홀 효과 센서와 같은 근접 센서가 사용됩니다.
- 소비자 전자제품: 스마트폰이나 태블릿에서 화면 근처를 손이 지나갈 때 화면이 켜지거나 꺼지는 기능을 구현하는 데 자기 근접 센서를 사용합니다.
만나서 반가워요, 물리학!
자기 근접 센서는 우리 주변에서 매우 흔하게 사용되며, 이를 이해하기 위해서는 기본적인 전기와 자기의 원리를 알아야 합니다. 이러한 센서들은 미묘한 자기장의 변화를 감지하고 이를 전기 신호로 변환하여 금속 물체 등의 존재를 알려줍니다. 전기와 자기 현상을 이해한다면 우리 주변의 기술이 어떻게 움직이는지 더 잘 이해할 수 있을 것입니다.
이 글을 읽고 나면, 여러분은 장소마다 숨어있는 자기 근접 센서들을 발견하게 될 것입니다. 또한, 공학자들이 어떻게 물리학 원리를 실제 세계의 기술로 변환하는지에 대한 깨달음을 얻게 될 것입니다. 기술의 발전은 바로 이러한 깊은 이해에서 비롯된다는 사실을 기억하세요!
