자기 리드 릴레이는 저전력 스위칭에 적합한 전자기 스위치로, 저항이 낮고 신뢰성이 높아 다양한 기술분야에서 중요하게 활용됩니다.

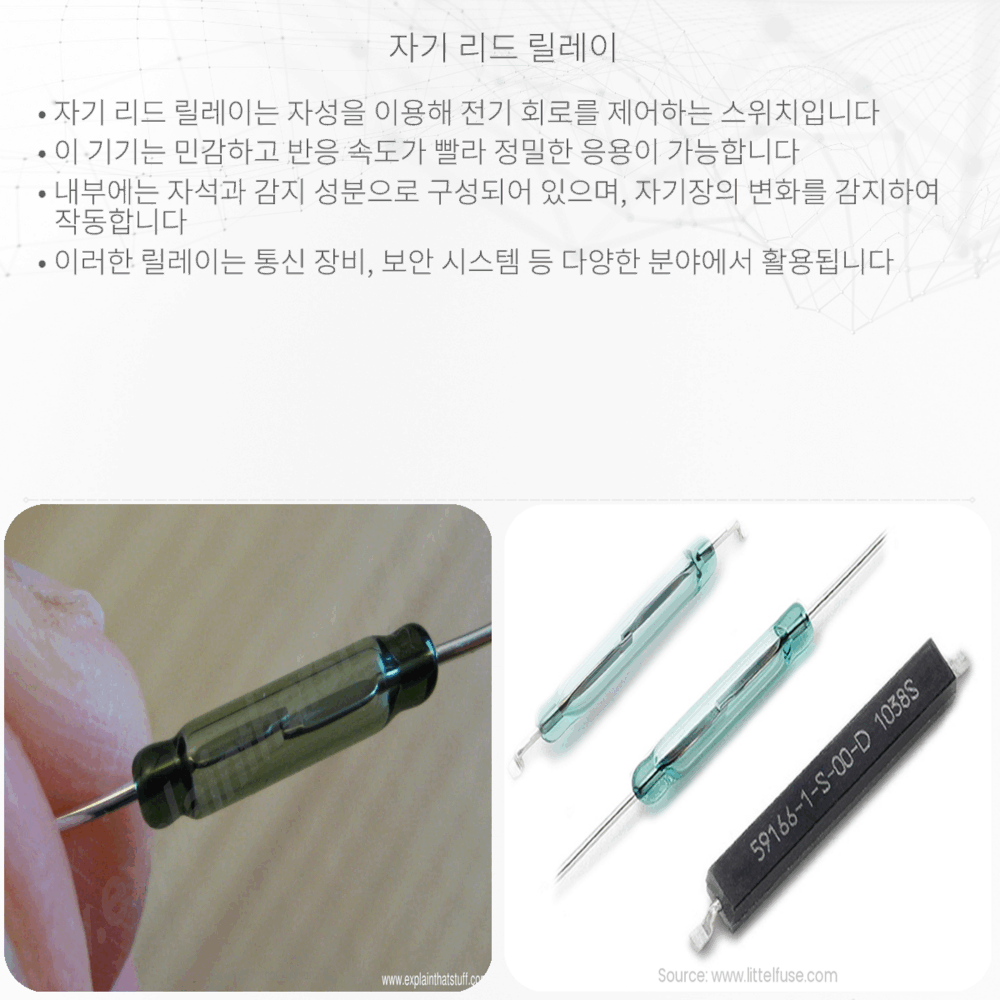

자기 리드 릴레이의 이해
자기 리드 릴레이(Magnetic Reed Relay)는 전자기학의 원리를 이용하는 스위치 장치입니다. 전기적 신호를 제어하는 데 사용되며, 특히 저전력 신호를 취급하는데 적합합니다. 이런 장치는 고립된 회로에서 신호를 전달하거나, 다양한 전자기기에서 정밀한 제어가 필요할 때 널리 사용됩니다. 자기 리드 릴레이는 전기적 연결을 제어하기 위해 자석의 원리를 활용합니다.
자기 리드 릴레이의 구조
자기 리드 릴레이의 핵심 부품은 리드 스위치입니다. 리드 스위치는 금속 리드로 이루어진 접점과, 이 접점들을 닫게 하거나 열게 하는 강한 자기장을 제공하는 자석으로 구성됩니다. 각각의 금속 리드는 유리 밀봉 튜브 안에 봉인되어 있어 외부 환경으로부터 보호받으며, 이 접점들은 자석이 가까이 다가올 때 서로 연결됩니다. 전자기 코일이 이 자석의 역할을 하여, 전류가 코일을 통과할 때 필요한 자기장을 생성합니다.
작동 원리
자기 리드 릴레이의 작동 원리는 단순합니다. 제어 회로에서 작은 전류가 릴레이의 코일을 통과하면 자기장이 생깁니다. 이 자기장은 리드 스위치 내의 금속 리드들을 끌어당겨 접점이 닫히게 만들어, 두 번째 회로가 연결됩니다. 제어 회로에서 전류가 없어지면 자기장도 사라지고, 금속 리드는 다시 원래 상태로 돌아가 회로가 끊어집니다. 이처럼 리드 릴레이는 전류의 유무에 따라 스위치를 on/off 할 수 있습니다.
자기 리드 릴레이의 응용
- 통신 시스템: 전화교환기와 같은 통신 장비에서 접점 누수 전류가 매우 낮은 신호를 제어해야 할 때 사용됩니다.
- 보안 시스템: 접촉이 필요 없는 스위칭이 요구되는 보안 감지기와 알람 시스템에서 많이 쓰입니다.
- 측정 장비: 높은 정밀도가 요구되는 측정 장비에서 낮은 저항과 높은 신뢰성을 제공합니다.
이 외에도 의료 기기, 자동차 부품, 산업 자동화 시스템 등 다양한 분야에서 응용되고 있습니다.
장점 및 단점
자기 리드 릴레이의 장점은 저전력으로 작동하며, 빠른 응답 속도와 긴 수명, 높은 신뢰성을 가진다는 것입니다. 또한, 유리 밀봉 구조로 인해 환경적 요인에 강하고, 전기적 노이즈에도 덜 민감합니다. 그러나, 단점으로는 상대적으로 작은 전력만을 취급할 수 있고, 충격이나 진동에 약한 경우가 있으며, 리드 스위치 내부가 파손되면 수리하기가 어렵다는 점이 있습니다.
오늘날 자기 리드 릴레이는 그들의 고유한 특성 때문에 다양한 현대 기술에서 중요한 역할을 하고 있습니다. 이들은 신호의 전송과 처리를 더욱 신뢰성 있고 정밀하게 만들어주며, 고전력 릴레이가 적합하지 않은 환경에서 반드시 필요한 구성 요소가 되었습니다.
자기 리드 릴레이의 기본 원리와 구조, 그리고 우리 생활 속에서의 응용 방식을 이해함으로써, 우리는 전기와 자기의 흥미로운 상호작용을 좀 더 깊게 인식할 수 있게 됩니다. 이는 공학 및 물리학에 대해 배우고자 하는 이들에게 매우 중요한 부분입니다.
