이 글에서는 임피던스 매칭 네트워크의 기본, 종류, 설계 고려사항 및 실용적 적용에 대해 알아보고 최적화 방법을 탐구합니다.
임피던스 매칭 네트워크의 기본 개념
임피던스 매칭 네트워크는 전자공학에서 중요한 개념으로, 전기 신호가 소스에서 로드로 전송될 때 최대한의 효율을 달성하기 위해 사용됩니다. 임피던스란 전기적 저항을 일반화한 것으로, 교류 전류에서의 저항과 리액턴스(코일과 커패시터의 영향)의 합으로 정의됩니다. 임피던스 매칭의 주된 목적은 전력 손실을 최소화하고 신호 전송을 최적화하는 것입니다.
이러한 매칭은 두 부분 사이의 임피던스가 동일할 때 가장 잘 이루어집니다. 예를 들어, 안테나와 수신기 사이, 혹은 케이블과 부하 사이에서 임피던스 매칭이 필요합니다. 만약 임피던스가 맞지 않으면, 전력은 반사되어 손실되고, 이로 인해 신호의 질이 저하될 수 있습니다.
임피던스 매칭 네트워크의 종류

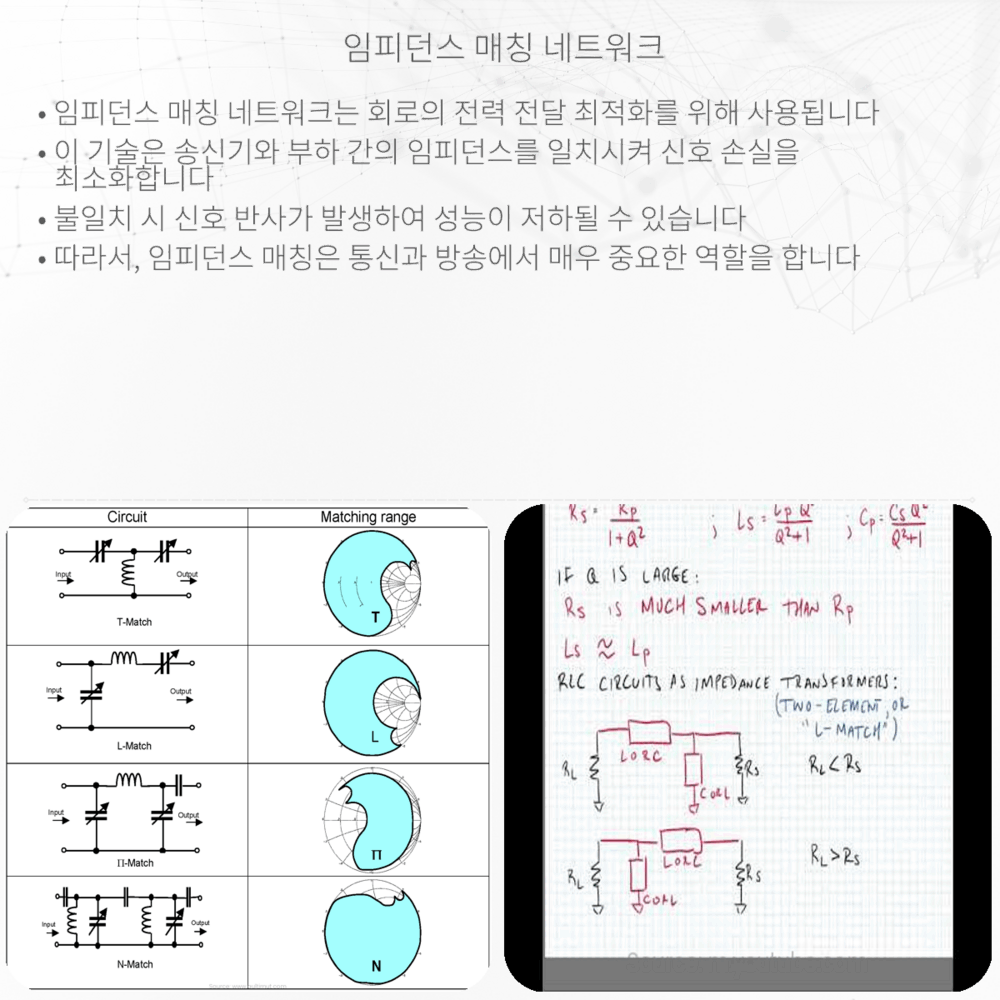

임피던스 매칭을 위해 다양한 네트워크가 사용될 수 있습니다. 이러한 네트워크는 주로 전자부품인 인덕터(코일)와 커패시터를 이용해 구성됩니다. 가장 일반적인 네트워크 유형에는 L-네트워크, 파이(π)-네트워크, T-네트워크 등이 있습니다.
- L-네트워크: 가장 간단한 형태의 임피던스 매칭 네트워크로, 하나의 인덕터와 하나의 커패시터로 구성됩니다. 이 네트워크는 낮은 Q값을 가지며, 주로 소형 장치에 사용됩니다.
- 파이(π)-네트워크: 세 개의 부품(두 개의 커패시터와 하나의 인덕터)을 사용하여 더 높은 Q값을 달성할 수 있습니다. 이는 더 넓은 대역폭을 커버할 수 있어 고주파 장치에 적합합니다.
- T-네트워크: 세 개의 부품(두 개의 인덕터와 하나의 커패시터)으로 구성되며, 파이(π)-네트워크와 유사하나 다른 특성을 가집니다.
임피던스 매칭 네트워크의 설계는 전송하고자 하는 신호의 주파수, 전력 수준, 그리고 사용되는 소자의 종류에 따라 달라집니다. 네트워크의 성능은 이러한 요소들이 어떻게 조화를 이루는지에 달려 있습니다.
임피던스 매칭 네트워크의 설계 고려사항
임피던스 매칭 네트워크 설계 시 고려해야 할 주요 요소는 신호 주파수, 전송선의 특성 임피던스, 그리고 로드의 임피던스입니다. 높은 주파수에서는 부품의 패러시틱(부가적인) 특성도 중요합니다. 이러한 특성에 따라 네트워크의 설계가 달라지며, 이는 효율과 신호 무결성에 직접적인 영향을 미칩니다.
또한, 네트워크의 크기와 비용도 중요한 고려사항입니다. 작고 경제적인 네트워크는 대량 생산에 적합하지만, 때로는 더 크고 비용이 많이 드는 네트워크가 더 높은 성능을 제공할 수 있습니다. 따라서, 신호의 특성과 애플리케이션의 요구 사항을 고려하여 적절한 균형을 찾는 것이 중요합니다.
임피던스 매칭의 실용적 적용
임피던스 매칭은 무선 통신, 오디오 시스템, 방송 장비 등 다양한 분야에서 적용됩니다. 예를 들어, 안테나와 송신기 사이의 임피던스 매칭은 무선 통신의 효율성과 범위에 결정적인 역할을 합니다. 또한, 고해상도 오디오 시스템에서 스피커와 앰프 사이의 임피던스 매칭은 음질을 최적화하는 데 필수적입니다.
신호 손실을 최소화하고 성능을 극대화하기 위해서는 정확한 임피던스 매칭이 필수적입니다. 이는 복잡한 계산과 정밀한 구성 요소 선택을 필요로 하며, 때때로 맞춤형 솔루션이 필요할 수도 있습니다.
결론
임피던스 매칭 네트워크는 전자공학 분야에서 광범위하게 사용되며, 신호의 효율적인 전송과 전력 손실 최소화에 필수적인 역할을 합니다. 다양한 유형의 네트워크가 있으며, 각각의 장단점과 적용 분야가 있습니다. 임피던스 매칭의 효과는 신호의 질과 시스템의 전반적인 성능을 크게 향상시킬 수 있으므로, 설계 과정에서 세심한 주의가 필요합니다. 최적의 임피던스 매칭 솔루션을 찾기 위해서는 신호의 특성, 사용 환경, 그리고 기술적 요구 사항을 면밀히 고려해야 합니다.
