インピーダンスマッチングネットワークの基礎とその重要性を解説し、信号の効率的な伝送とシステム性能向上にどう関わるかを説明します。
インピーダンスマッチングネットワークの基礎
電気工学の世界では、「インピーダンス」という言葉を頻繁に耳にします。このインピーダンスという概念は、電子回路や通信システムで重要な役割を果たしています。では、インピーダンスマッチングネットワークとは何でしょうか？この記事では、インピーダンスマッチングネットワークの基本的な理解とその重要性について説明します。
インピーダンスとは
インピーダンスとは、交流(AC)回路における抵抗の概念を一般化したものです。直流(DC)回路の抵抗はエネルギーの損失を意味しますが、交流回路ではインピーダンスがその役割を担っています。インピーダンスは、回路の抵抗成分だけでなく、リアクタンス（コイルのインダクタンスとコンデンサのキャパシタンス）とも関連しています。
インピーダンスマッチングとは
異なるインピーダンスを持つ２つの回路を接続する時、信号の反射や損失を防ぐためには、これらのインピーダンスを「マッチ」させる必要があります。これを「インピーダンスマッチング」と呼び、特に無線通信やオーディオ機器、高速デジタル回路において重要です。
インピーダンスマッチングネットワークの機能
インピーダンスをマッチングすることで、システム間でのエネルギーの効率的な伝達が可能になります。インピーダンスマッチングネットワークは、信号源のインピーダンスと負荷のインピーダンスの間で、これらを同等にするための回路です。

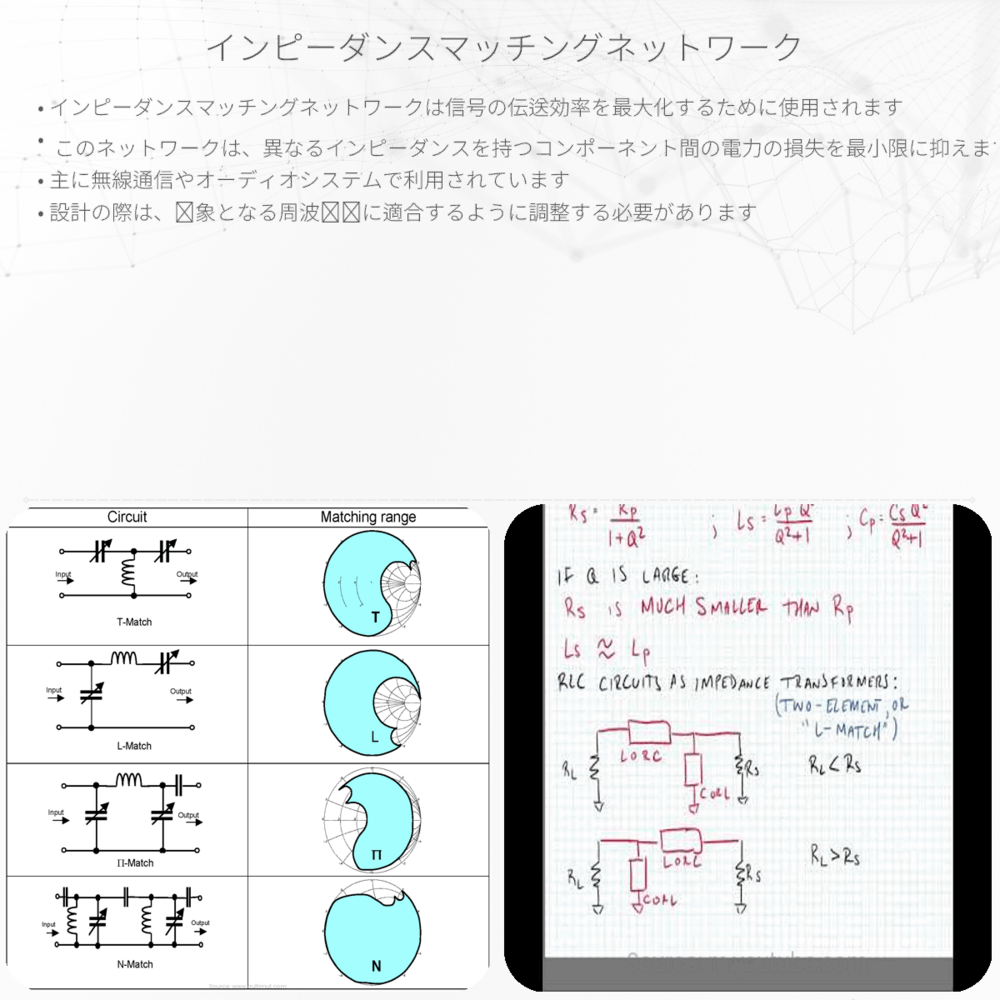

インピーダンスマッチングネットワークの種類
- トランスフォーマーベースのマッチング：電圧や電流の変換に加えて、インピーダンスの変換も可能です。
- LCネットワーク：一般的に使われるインピーダンスマッチングには、L（インダクター）とC（キャパシター）を使ったネットワークがあります。
インピーダンスマッチングネットワークの計算
具体的なインピーダンスマッチングネットワークを設計する際には、まず負荷と源のインピーダンスを計測する必要があります。以下に基本的なマッチングネットワークの計算例を示します。
例えば、50Ωの信号源から300Ωの負荷にエネルギーを伝える場合、インピーダンスマッチングを行うことが望ましいです。この時、トランスフォーマーの巻数比\( n \)は以下のように計算されます。
\[ n = \sqrt{\frac{R_{負荷}}{R_{源}}} \]
この場合、\( n = \sqrt{\frac{300Ω}{50Ω}} = \sqrt{6} \)となります。この比率に基づいてトランスフォーマーを使用することでインピーダンスのマッチングが可能です。
インピーダンスマッチングの実用例
インピーダンスマッチングネットワークは、アンテナと送受信機の間でよく使用されます。無線機器では、アンテナのインピーダンスと送受信機のインピーダンスのマッチングが重要です。マッチングが不十分だと、通信の品質が悪化したり、機器が損傷する可能性があります。
また、オーディオ機器においても、スピーカーとアンプの間でインピーダンスマッチングが行われます。これによって音の効率良い伝達と、より良い音質が得られます。
このように、インピーダンスマッチングネットワークは電子機器の性能を最適化するために不可欠な要素です。適切なマッチングによって、エネルギーの損失を最小限に抑え、システムの効率を大幅に向上させることができます。
これらの基本を理解することで、電子工学や通信技術の分野でより深い知識を得ることが可能になります。インピーダンスマッチングは複雑に思えるかもしれませんが、基本原理を理解すればさまざまな応用が可能になり、技術の世界でより一層の発展に寄与することができるのです。
