위상 동기 루프(PLL)는 전자 및 통신 시스템의 주파수와 위상을 제어하는 피드백 회로로, 정확한 동기화를 제공합니다.
위상 동기 루프(Phase-Locked Loop, PLL)란 무엇인가?
위상 동기 루프(Phase-Locked Loop, PLL)는 복잡한 전자 시스템과 통신 시스템에서 널리 사용되는 피드백 회로입니다. PLL은 입력 신호의 위상을 추적하고 일치시키도록 설계되었으며, 이를 통해 신호의 진동수를 제어하는데 사용됩니다. 위상 동기 루프의 핵심 목적은 주어진 기준 신호 혹은 ‘원하는’ 신호에 대해 진동수 상에 동기화를 유지하는 것입니다.

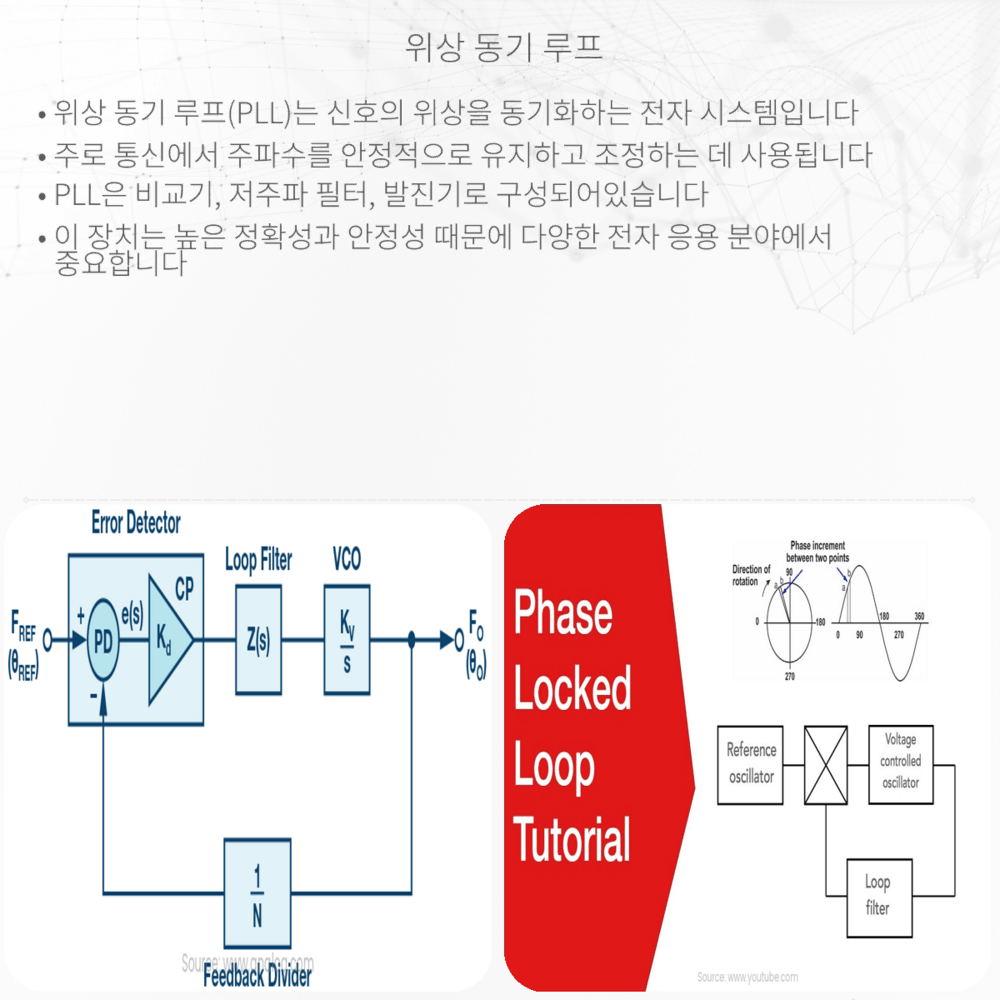

PLL의 구성 요소
- 위상 검출기(Phase Detector, PD) – 입력신호와 비교신호(VCO에서 나온 출력 신호)의 위상 차이를 검출하여 전압 신호로 변환하는 장치입니다. 위상 차이가 클수록 PD에서 나오는 전압도 높아집니다.
- 루프 필터(Loop Filter) – 위상 검출기 출력의 불필요한 노이즈를 제거하고, PLL의 동작 시간(응답 시간)을 결정지을 수 있는 부품입니다.
- 전압 제어 발진기(Voltage-Controlled Oscillator, VCO) – 루프 필터로부터 오는 전압에 의해 그 진동수가 조절되는 발진기로, PLL의 출력 신호를 제공합니다.
- 분주기(Divider) – 선택적으로 PLL 회로에서 사용되는데, VCO의 주파수를 나눠서 PD로 보내 위상 비교를 수행합니다. 이 분주 비율은 PLL이 동기화해야 할 대상 주파수를 결정합니다.
PLL의 작동 원리
PLL은 기본적으로 ‘잠금(Lock)’과 ‘추적(Track)’ 두 가지 동작 상태를 갖습니다. 잠금 상태에서는 PLL이 참조 신호에 대한 VCO의 주파수와 위상을 정확하게 맞추고 있습니다. 추적 상태에서는 참조 신호의 미세한 변화를 감지하고, 이에 따라 VCO의 주파수를 조절하여 계속해서 위상을 맞추고 뒤따릅니다.
아래는 PLL이 작동하는 기본적인 단계입니다:
- 참조 신호와 VCO 신호는 위상 검출기에서 비교됩니다.
- 위상 검출기는 두 신호 사이의 위상 차이를 전압 신호로 변환합니다. 위상 오차가 없으면 전압은 0입니다.
- 이 오차 전압은 루프 필터를 통과해 고주파 노이즈가 제거되고, VCO를 제어하는 데 적합한 형태로 변경됩니다.
- 루프 필터를 통과한 전압은 VCO의 주파수를 조절합니다. 오차 전압이 높으면 VCO의 주파수는 증가하고, 오차 전압이 낮으면 감소합니다.
- VCO의 변경된 주파수는 필요에 따라 분주기를 통해 다시 PD로 전달되어 위상비교 과정이 반복됩니다.
PLL의 응용
위상 동기 루프는 다양한 전자 기기에서 널리 사용되며, 주된 응용 분야는 다음과 같습니다:
- 통신 시스템에서 신호의 주파수를 안정적으로 유지하는 동기화
- 데이터 통신에서 클럭 신호의 생성과 동기화
- FM(주파수 조정)과 PM(위상 조정) 수신기에서 탄력적인 주파수 동기화 수행
- CPU와 다른 디지털 시스템에서 클럭 세대와 분배
PLL은 그 작동 원리가 비교적 간단함에도 불구하고, 고도로 정확하고 유연한 주파수 관리를 가능하게 하는 기술로, 현대 전자 및 통신 시스템에서 두루 중요한 역할을 합니다. 기술의 발전으로 더욱 통합되고 미세해진 PLL 회로들이 개발되어, 소형화와 고성능화를 동시에 추구하는 현대 기기에서 필수적인 부포가되고 있습니다.
