位相同期ループ（PLL: Phase-Locked Loop）とは何か？
位相同期ループ（Phase-Locked Loop、PLL）とは、電子回路の一種であり、入力信号の位相や周波数に自動的に同期するシステムのことです。PLLは様々な電子機器において重要な役割を果たしており、通信、コンピュータ、制御システムなど幅広い分野で応用されています。

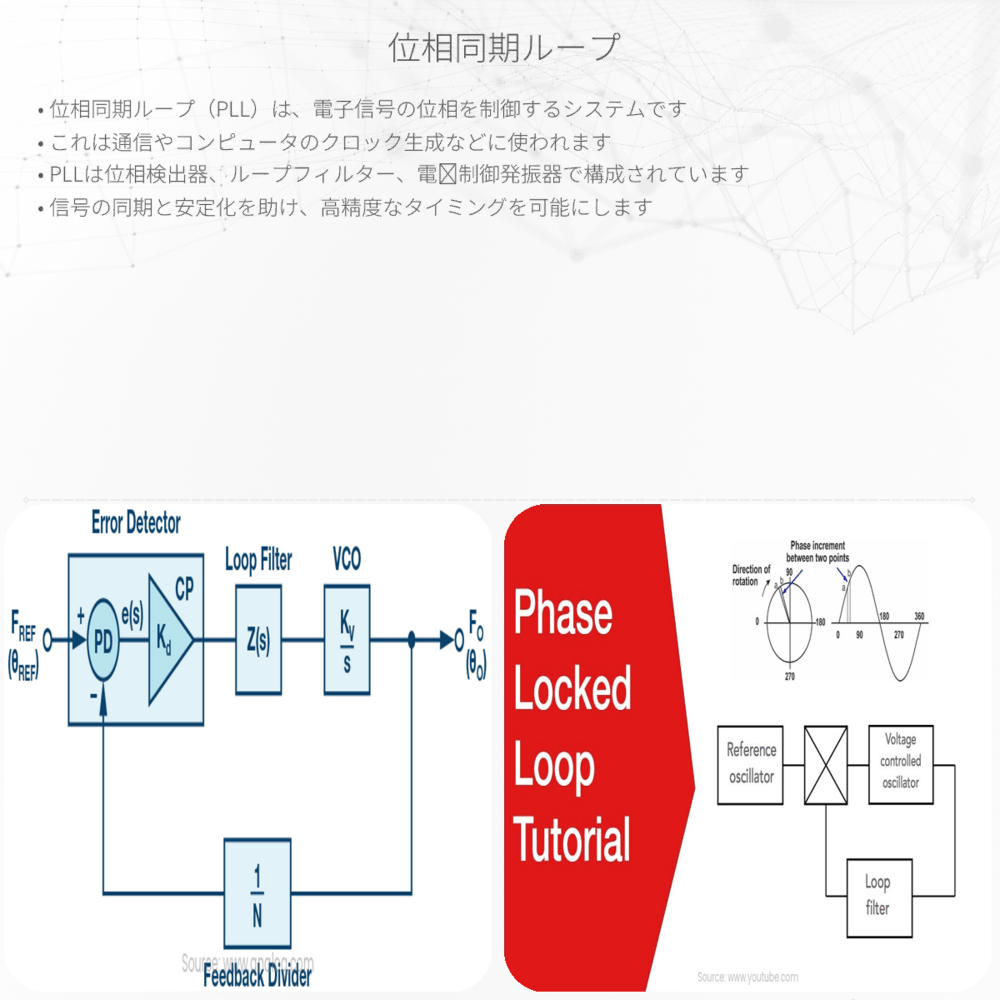

PLLの基本的な構成要素
- 位相コンパレータ（Phase Comparator） – ２つの信号間の位相差を検出し、その差に応じて電圧を出力する。
- ループフィルタ（Loop Filter） – 位相コンパレータからの出力を平滑化し、PLLの安定性と帯域幅を制御する。
- 電圧制御発振器（Voltage-Controlled Oscillator、VCO） – 入力される電圧に応じて、出力信号の周波数を変化させる。
- 周波数分割器（Frequency Divider、オプションで使用） – VCOからの周波数を分割して、位相コンパレータに戻すことで周波数同期を行う。
PLLの動作原理
PLLの核心は、外部の基準信号に内部の発振器を同期させる機能にあります。基準信号と電圧制御発振器（VCO）からの信号が位相コンパレータに入力され、２つの信号間の位相差を検出します。位相差がなければ出力される誤差信号はゼロまたは一定となりますが、位相差が生じると誤差信号が発生し、その信号を通じてVCOの周波数が調整されます。このフィードバックループが、VCOの出力が外部基準信号に追随するように動作します。
PLLの用途
- 周波数合成 – PLLは特定の周波数を正確に生成するために使用されます。
- クロック生成 – コンピュータやデジタルシステムでは、PLLはシステムクロックを生成するために使用されます。
- 信号復調 – 通信では、PLLは変調された信号の中から搬送波を取り出すために使用されます。
- ジッタリダクション – 高速データ転送では、PLLは信号のジッタを低減し安定化するために使用されます。
PLLのメリットとデメリット
PLLは高精度で柔軟性が高く、小型化しやすいというメリットがありますが、設計が複雑であり、ノイズに対する感受性があるというデメリットも存在します。これらの課題に対処するためには、回路設計とコンポーネント選択に細心の注意が必要です。
まとめ
位相同期ループは現代の電子技術においてなくてはならない要素のひとつであり、高精度な周波数制御を実現するための重要な機能を提供しています。将来的にもさらなる進化が期待される技術であり、電子工学の分野での理解と応用がますます求められています。
