브리지 정류기는 AC를 DC로 변환하는 장치로, 4개의 다이오드를 통해 전류의 방향을 제어하고 전자 장치에 효율적인 전원을 제공합니다.
브리지 정류기의 기본 원리
브리지 정류기는 전기공학에서 중요한 역할을 하는 부품으로, 교류(AC)를 직류(DC)로 변환하는 데 사용됩니다. 이 장치는 4개의 다이오드를 브리지 모양으로 연결하여 구성되며, 각 다이오드가 전류를 한 방향으로만 통과시키는 특성을 이용합니다.

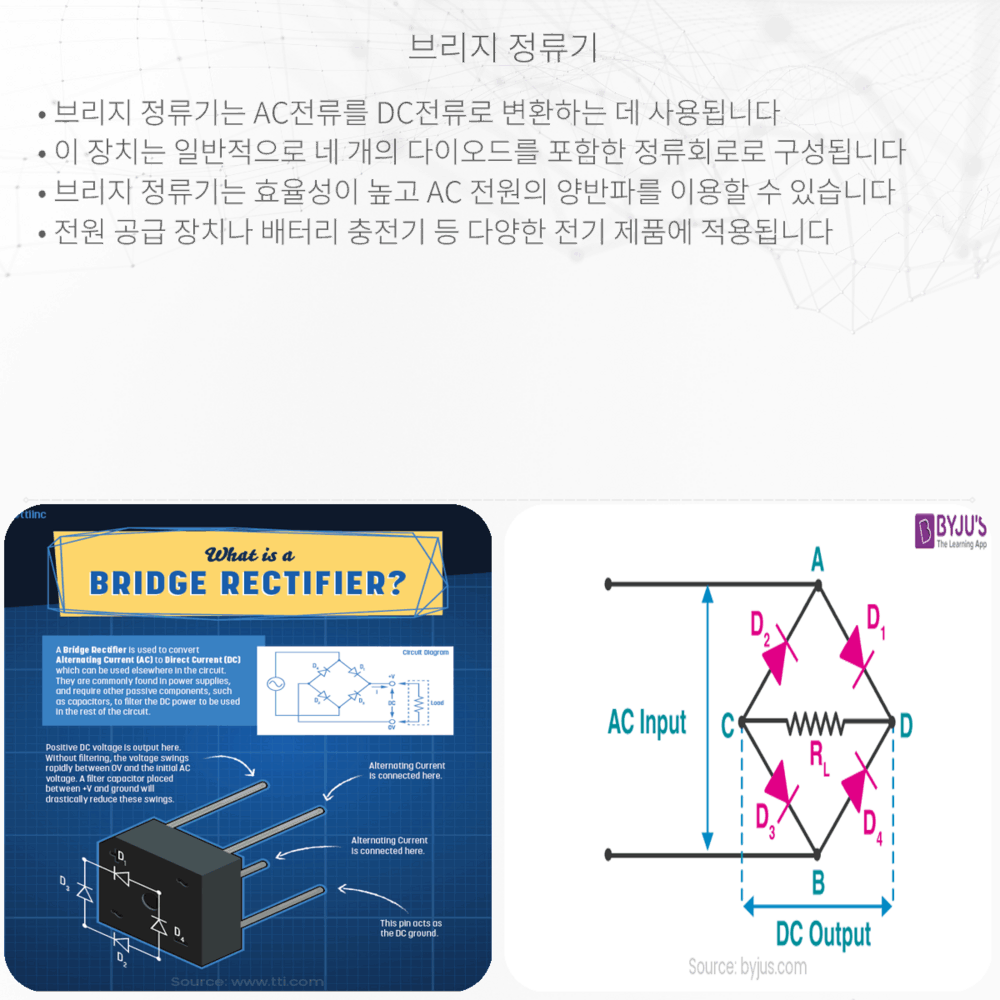

브리지 정류기의 구조
일반적으로 브리지 정류기는 4개의 다이오드로 이루어져 있으며, 이들은 두 가지 대칭적인 쌍으로 배치됩니다. 이 구조 때문에 전체 회로는 ‘다이오드 브리지’ 또는 ‘브리지 회로’라고도 불립니다.
- 다이오드: 전기가 한 방향으로만 흐를 수 있게하는 반도체 장치입니다. 브리지 정류기에서는 이 다이오드가 교류 신호를 직류로 변환하는 핵심 역할을 합니다.
브리지 정류기의 동작 원리
교류 전원이 브리지 정류기에 입력되면, 다이오드들이 교류의 양반파(positive half-cycle)와 음반파(negative half-cycle)를 번갈아가며 전류를 통과시킵니다. 이 과정에서 교류는 두 번의 단계를 거치게 됩니다:
- 양반파 동안, 일반적으로 다이오드 D1과 D3가 전류를 통과시켜 직류의 한 방향으로 흐르게 합니다.
- 음반파 동안에는 다이오드 D2와 D4가 동일한 방향으로 전류를 통과시키는 작업을 합니다.
결과적으로, AC 전원이 브리지 정류기를 통과하면 반파들이 모두 같은 방향으로 정렬되어 나타나게 됩니다. 이로 인해 직류(DC) 형태의 전압이 생성되는 것이죠.
브리지 정류기의 응용
브리지 정류기는 다양한 전자 장치에서 필수적으로 사용됩니다. 대표적인 예로는 다음과 같은 것들이 있습니다:
- 전원 공급 장치(PSU): 컴퓨터, TV, 충전기 등 많은 전자 기기가 내부에서 사용하는 전원을 안정적으로 DC로 변환하기 위해 브리지 정류기를 사용합니다.
- 자동차 충전 시스템: 자동차의 발전기에서 생산된 교류 전압을 배터리가 사용하는 직류 전압으로 변환하기 위해 사용됩니다.
브리지 정류기의 장점
브리지 정류기는 그 효율성과 신뢰성 때문에 널리 사용됩니다. 주요 장점으로는 다음과 같은 것들이 있습니다:
- 전체 입력 전압을 사용할 수 있어서 전원 손실이 적습니다.
- 단상 또는 삼상 입력에 모두 사용할 수 있어 범용성이 높습니다.
- 단순한 브리지 정류기 회로는 높은 효율을 가지면서도 저렴하게 제작할 수 있습니다.
이처럼 브리지 정류기는 그 간단한 구조에도 불구하고 전기를 다루는 수많은 응용 분야에서 중요한 역할을 담당하며, 전자공학을 이해하는 데 있어 기본적인 요소 중 하나입니다.
