ブリッジ整流器はACからDCへ変換する電子回路で、ダイオード4つを用いて全波整流を実現し、各種電子機器に利用されます。
ブリッジ整流器とは
ブリッジ整流器は、交流(AC)を直流(DC)に変換するための電子回路の一種です。このデバイスは、電流を一定の方向にだけ流す性質を持つ半導体素子、すなわちダイオードを使用しています。交流電源を直流電源に変換することは、家電製品や電子機器など多くの応用があります。
ブリッジ整流器の動作原理

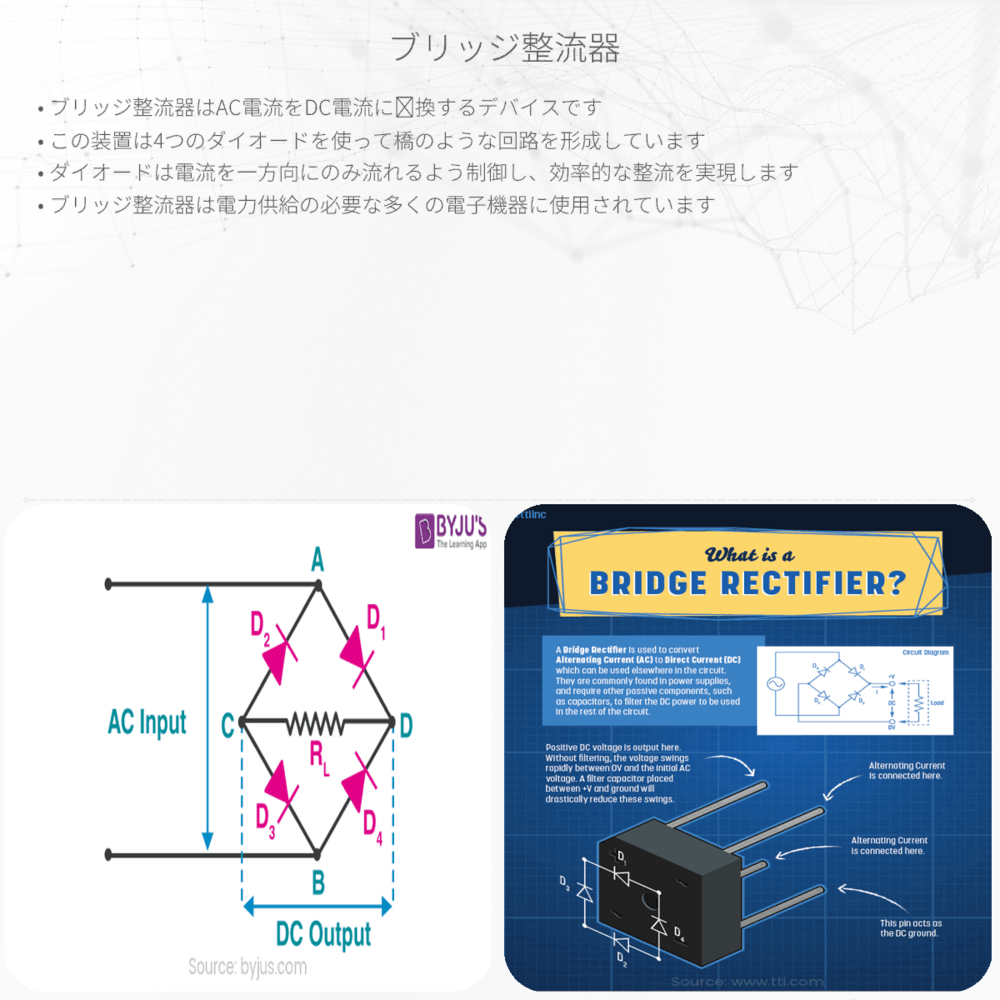

ブリッジ整流器は通常、4つのダイオードをブリッジ状に接続した構成で、それによってAC入力の両方の半周期を利用することができます。これらのダイオードは、交流電源からの正の半周期と負の半周期の両方を直流の出力に変換するために特定の方向で配置されます。
- 正の半周期時 – 2つのダイオードが順方向バイアスになり、電流が流れ、他の2つが逆バイアスで電流を遮断します。
- 負の半周期時 – 残りの2つのダイオードが順方向バイアスになり、電流が流れ、先の2つが逆バイアスで電流を遮断します。
この結果、AC入力の両方の半周期が負荷に対して同じ方向の電流（直流）を作り出すことになります。
ブリッジ整流器の利点
- 全波整流：ブリッジ整流器はACの全波を利用するため、効率が良いです。
- トランスフォーマ不要：センタータップ型の整流器に比べ、ブリッジ整流器はセンタータップのトランスフォーマを必要としないため、小型かつ低コストで製造することが可能です。
- 出力電圧の向上：センタータップ型に比べて、ブリッジ整流器は出力電圧を2倍にすることができるため、電力伝達の効率が良いです。
応用例
ブリッジ整流器は、小型の電源アダプタや充電器、大規模な電力供給システムなど、さまざまな電子機器で見られます。これにより、様々な電子機器で使用される直流電力を効率的に提供することができます。
まとめ
ブリッジ整流器は、その単純さ、コスト効率、および変換効率の高さから、直流電源が必要なほぼすべての電子機器における重要なコンポーネントとなっています。この記事を通じて、ブリッジ整流器の基本的な概念と動作原理について理解を深めることができたことでしょう。
