눈사태 다이오드는 고전압 환경에서도 안전하게 작동하는 반도체 소자로, 과전압 보호, 전원 조정, 주파수 변환에 필수적입니다.

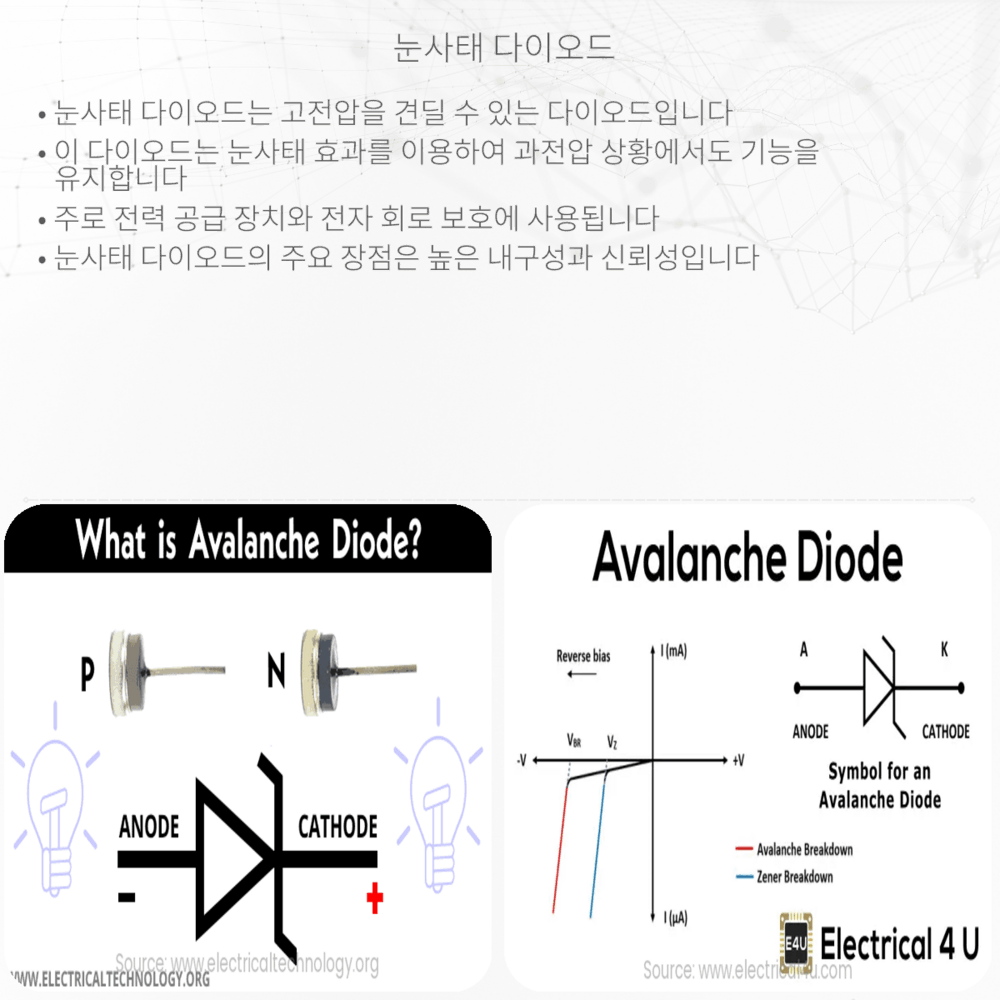

눈사태 다이오드란 무엇인가?
일반적으로 다이오드는 전자기기에서 핵심적인 역할을 하는 반도체 소자입니다. 이 중에서 눈사태 다이오드(Avalanche Diode)는 특히 높은 전압에서도 안전하게 작동할 수 있도록 설계된 특수한 유형의 다이오드입니다. ‘눈사태’라는 이름은 이 다이오드가 전기적 눈사태 현상을 이용한다는 점에서 유래되었습니다. 이 현상은 반도체 내에서 자유 전자가 높은 전기장 하에서 가속되어 다른 원자를 충격하여 더 많은 자유 전자를 생성하는 과정입니다. 이렇게 증폭된 전자의 법랑 현상은 다이오드가 과전압을 견딜 수 있게 하며, 이것이 바로 눈사태 다이오드의 핵심 원리입니다.
눈사태 다이오드의 작동 원리
눈사태 다이오드는 p-n 접합으로 구성되며, 일반적인 다이오드처럼 정방향에서는 전류가 쉽게 흐를 수 있습니다. 그러나 역방향 바이어스가 적용되면, 즉, n형 반도체에 양의 전압이, p형 반도체에 음의 전압이 가해지면, 일반 다이오드는 매우 적은 역방향 전류만을 허용할 것입니다. 하지만 눈사태 다이오드에서는 역방향 전압이 증가하면 특정 임계값, 이를 눈사태 전압이라 하며, 이 값에 도달하면 누설 전류가 급격히 증가합니다.
이 눈사태 전압에서, 다이오드 내부의 전기장 강도는 충분히 커서 반도체의 전자가 원자의 격자를 충돌시킬 정도로 가속됩니다. 이 과정에서 추가적인 전자-홀 쌍이 생성되고, 이 새로운 전하 캐리어들이 또 다른 충돌을 일으킵니다. 이 연쇄 반응은 아주 큰 역방향 전류를 만들어내며, 이것이 바로 ‘전기적 눈사태’라는 현상입니다. 눈사태 다이오드는 이 높은 역방향 전류를 견딜 수 있도록 설계되었기 때문에 파괴되지 않습니다.
눈사태 다이오드의 응용
- 과전압 보호: 눈사태 다이오드는 회로가 과전압으로부터 보호될 수 있도록 도와줍니다. 예기치 않은 전압 스파이크가 발생하면 다이오드가 눈사태 모드로 전환되어 과도한 전압을 안전하게 산란시킵니다.
- 전원 공급 장치: 전원 공급 장치에서 눈사태 다이오드는 전압 조정기의 일부로 사용될 수 있으며, 불안정한 입력 전압을 조절하는데 중요한 역할을 합니다.
- 주파수 변환: 특정 유형의 눈사태 다이오드는 고주파수 신호를 생성하는 데 사용됩니다. 이러한 다이오드는 마이크로파 오실레이터 또는 주파수 멀티플라이어의 구성 요소로 활용될 수 있습니다.
눈사태 다이오드는 이처럼 다양한 전자회로에서 중요한 역할을 수행합니다. 이들의 능력은 고전압 환경에서의 안전과 신뢰성을 확보하는 데 기여하며, 현대 전자기술의 발전에 필수적인 요소입니다. 간단히 말해, 눈사태 다이오드는 우리가 사용하는 명령 전자기기가 예상치 못한 전기적 이상으로부터 보호받을 수 있는 데 큰 도움을 주는 소자입니다.
