アバランシェダイオードについて解説: 特性、用途、構造、安全な使用法を網羅し、高電圧で急増する電流を利用したデバイスの基本を紹介します。
アバランシェダイオードの基本
物理学と工学の分野で、アバランシェダイオードは特殊な半導体デバイスとして知られています。このデバイスは電気を一方向にのみ流す整流作用をする通常のダイオードとは異なる性質を有しており、その主要な特徴は、ある電圧（アバランシェ電圧として知られる）を超えると、突然電流が急増する能力です。
アバランシェ現象とは何か
アバランシェ現象は、非常に高い電場が半導体材料内で電子を加速することで起こります。電子は加速されながら他の原子と衝突し、更に電子を放出することがあります。このプロセスは連鎖的に続き、電子の数が急激に増加して電流が大幅に増加します。この時点でデバイスはアバランシェ降伏に到達するといわれます。
アバランシェダイオードの用途
アバランシェダイオードはその独特な特性から、ノイズ生成器、高速スイッチ、RFパワーアンプ、および電圧基準などの用途に利用されます。特に、アバランシェブレークダウンは高速のスイッチングを可能にするため、パルスジェネレータや高速通信の分野で広く使用されています。
電流-電圧特性

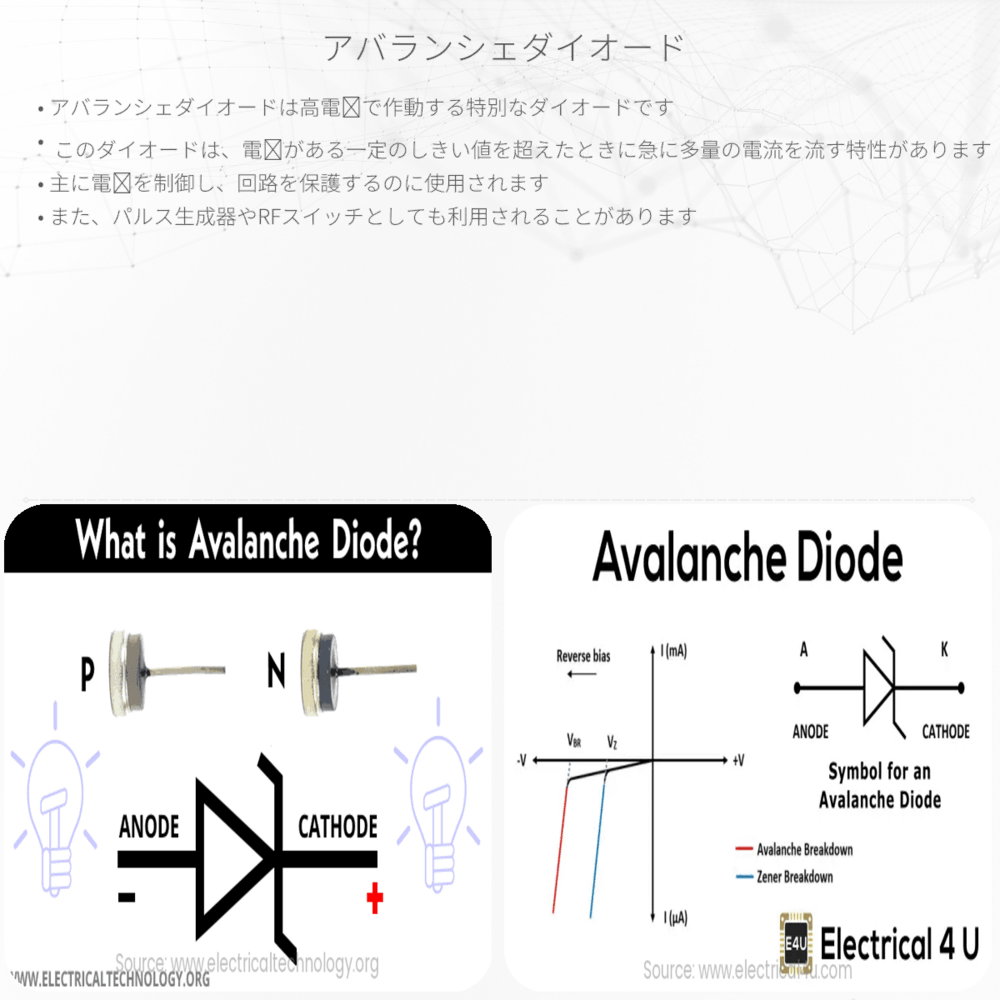

アバランシェダイオードのI-V特性曲線（電流-電圧特性）は、特定のアバランシェ電圧でシャープなニー（曲がり角）を示します。アバランシェ電圧を超えると、電流は指数関数的に増加し、デバイスは非抵抗状態になります。このV-I特性はアバランシェダイオードの重要な特性の一つで、この特性を理解することがアプリケーションの設計には不可欠です。
アバランシェダイオードの構造
- pn接合: アバランシェダイオードの基本構造はpn接合から成り立っており、p型とn型の半導体が接合されています。
- 多重ドープ: アバランシェダイオードでは、高濃度でドープ（不純物を添加すること）されることで、アバランシェ電圧をコントロールしています。
- 電圧降伏: 接合を逆バイアス（n型サイドに正の電圧をかけること）することにより、アバランシェ降伏に到達するまでの電圧が高まります。
安全な使用のために
アバランシェダイオードを扱う際は、アバランシェ電圧を正確に制御しなければなりません。また、過電流による熱的損傷を防ぐために、ダイオードを適切な抵抗値や電流制限機能と組み合わせて使用することが重要です。
このように、アバランシェダイオードは電気と磁気の分野で非常に便利なデバイスです。そのユニークな特性を理解し、適切に用いることで、さまざまな高度な電子機器の設計に役立つことは間違いありません。
