논리 분석기는 복잡한 디지털 시스템 분석에 사용되는 장비로, 데이터 흐름과 신호의 타이밍을 정밀하게 파악합니다.
논리 분석기의 기본 이해

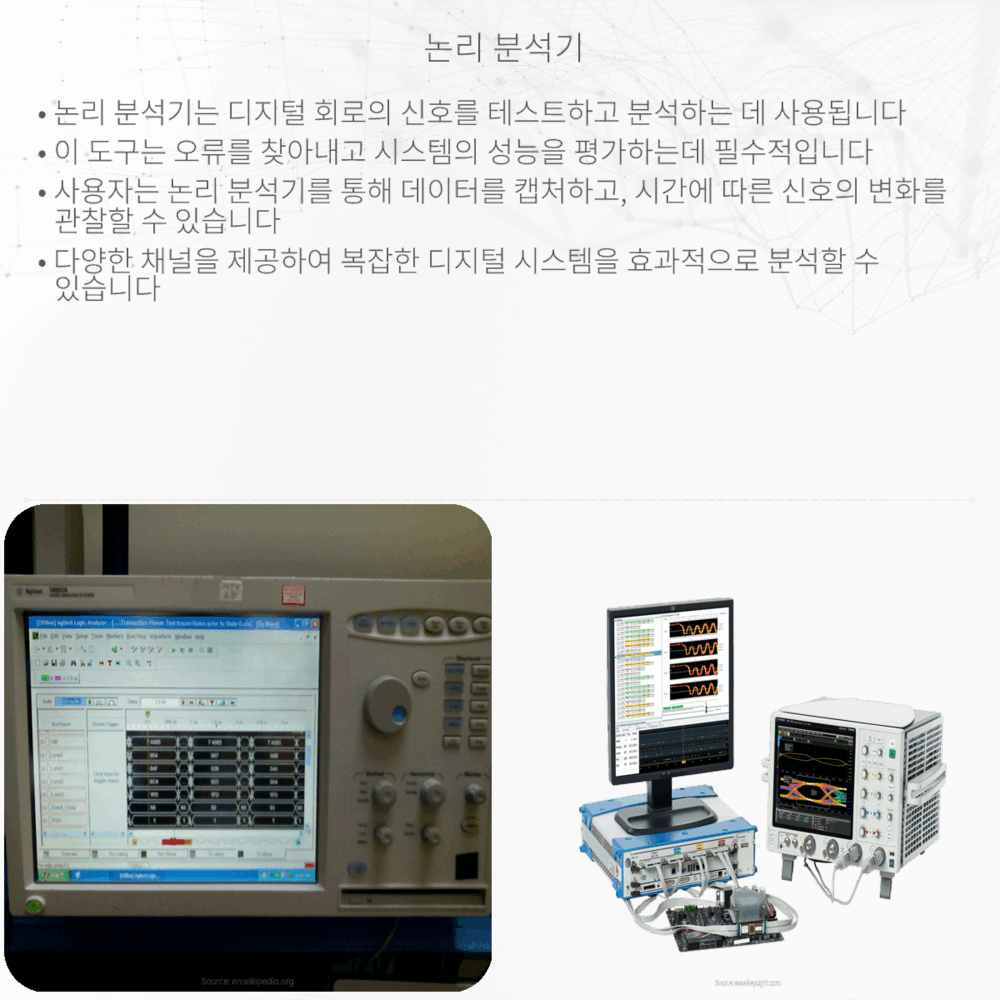

논리 분석기(Logical Analyzer)란 디지털 시스템에서 데이터의 흐름과 신호의 시간적 관계를 분석하는데 사용되는 고급 전자 테스트 장비입니다. 이 장비는 주로 마이크로프로세서, 디지털 회로, 그리고 복잡한 시스템의 디버깅과 분석에 활용되며, 고장 진단과 성능 최적화에 필수적인 역할을 합니다.
논리 분석기의 작동 원리
논리 분석기는 수많은 디지털 신호를 동시에 캡처하고 이 신호들 사이의 타이밍과 관계를 분석합니다. 일반적으로 논리 분석기는 채널이라고 하는 여러 입력 포트를 통해 신호를 받아들이며, 각 채널은 특정한 비트(bit)를 나타냅니다. 사용자가 설정한 트리거 조건에 따라 데이터 캡처가 시작되고, 이는 특정 신호 패턴이나 전압 수준의 변화를 기준으로 할 수 있습니다. 분석기는 이후, 캡처된 데이터를 저장하고 시간 순서대로 디스플레이하여 사용자가 분석할 수 있도록 합니다.
논리 분석기의 주요 기능
- 데이터 캡처: 신호의 로직 레벨이 변경될 때마다 데이터를 캡처합니다.
- 시점 분석(Time Analysis): 캡처된 데이터 사이의 시간적 관계를 측정합니다.
- 스테이트 분석(State Analysis): 신호가 특정한 디지털 상태(State)에 있을 때 분석합니다.
- 트리거 설정: 사용자가 지정한 특정한 조건이 만족됐을 때 측정을 시작합니다.
논리 분석기의 응용
논리 분석기는 여러 분야에서 광범위하게 응용됩니다. 예를 들면, 마이크로프로세서의 동작을 조사할 때, 단일 클록 사이클 동안의 여러 번의 명령 실행이나, 버스(bus) 트래픽의 분석, 메모리 억세스 패턴 등을 확인하는 데에 사용됩니다. 또한, 시리얼 통신 프로토콜 같은 복잡한 디지털 통신을 분석하는 데에도 중요한 역할을 수행합니다.
논리 분석기를 사용하는 이유
디지털 회로나 시스템이 점점 복잡해지면서, 단순한 멀티미터나 오실로스코프(시간경과에 따른 전압변화를 관찰하는 장비)만으로는 충분한 정보를 얻기 어려워졌습니다. 논리 분석기는 여러 개의 디지털 신호를 동시에 측정하고, 그 결과를 시각적으로 보여주기 때문에 복잡한 디지털 회로의 문제점을 빠르고 정확하게 진단할 수 있도록 도와줍니다.
이러한 논리 분석기의 기능은 전자공학자들이 디지털 시스템을 설계하고, 개발하며, 테스트하는데 있어 필수적인 도구가 되었습니다. 논리 분석기를 통해 공학자들은 다양한 디지털 회로의 성능을 평가하고 최적화할 수 있으며, 이는 현대의 전자 제품이 우리 생활에 더 잘 통합될 수 있도록 만듭니다.
