ロジックアナライザーがどのような装置であり、その機能や電子回路のトラブルシューティングにどう利用されるかを簡潔に解説します。

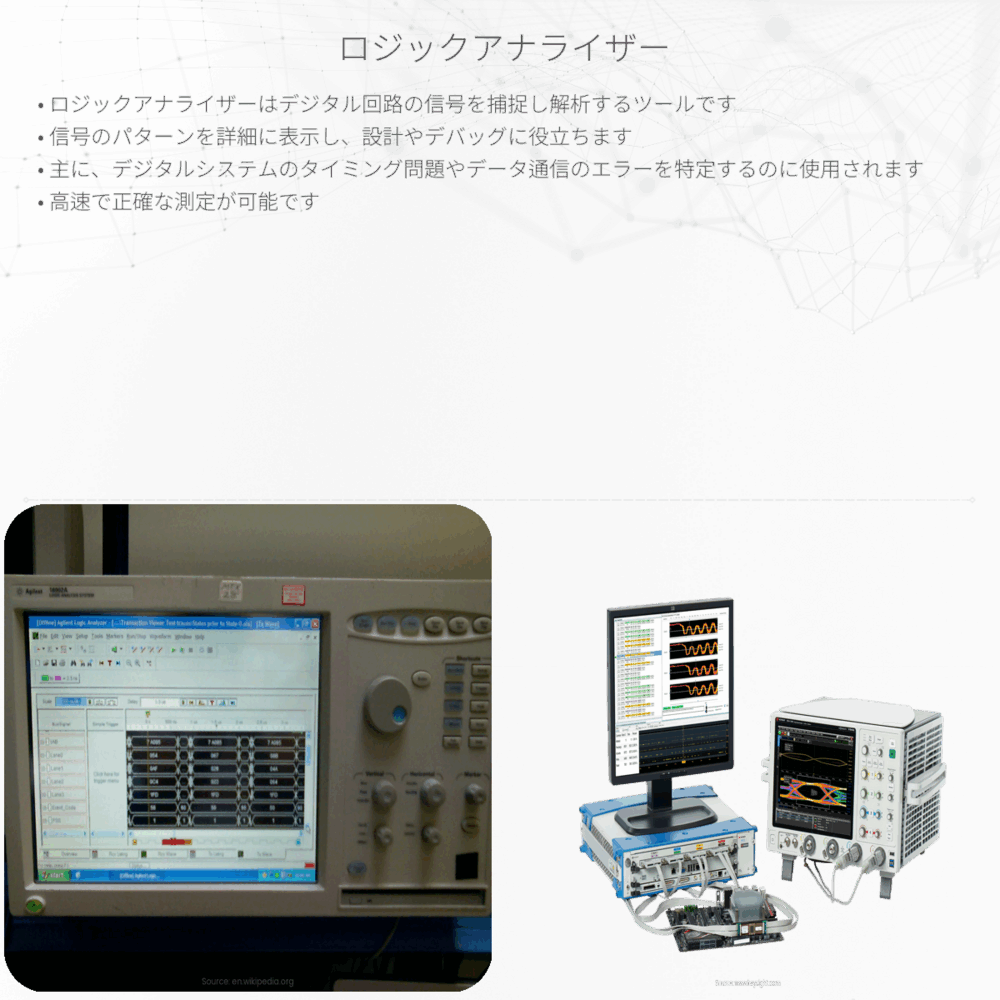

ロジックアナライザーとは
ロジックアナライザーは電気工学や電子工学において、デジタル回路の信号を測定・分析するための専門的な測定器です。コンピュータのバスやマイクロプロセッサのようなデジタルシステムの動作を理解したり、トラブルシュートするために使用されます。
ロジックアナライザーの基本的な機能
- タイミング分析 – 各信号間の正確なタイミングを測定します。
- ステート分析 – デジタル回路が特定の状態にある時の論理レベルを記録します。
- トリガー機能 – 特定の条件下でのデータのキャプチャを行います。
ロジックアナライザーの活用
ロジックアナライザーは、複数のデジタル信号を同時に取り込み、記録することができます。これにより、システムの異常な挙動やバグの特定、システムのパフォーマンス改善に役立ちます。
ロジックアナライザーの選び方
ロジックアナライザーを選ぶ際には、サンプリングレート、チャネル数、メモリの深さなど、いくつかの重要なスペックがあります。サンプリングレートが高いほど、より高速な信号を正確に測定できますし、チャネル数が多いほど、より多くの信号を同時に監視できます。
まとめ
ロジックアナライザーは複雑なデジタル回路を分析し、問題を診断するために不可欠なツールです。技術者はこのデバイスを使用して、電子システムの設計やデバッグ、改善を行うことができ、電気と磁気の基本原理を応用しています。
