납땜기의 원리와 기초를 알아보며 전자 부품을 회로 기판에 고정하는 중요한 기술과 정밀 작업 팁을 공유합니다.
납땜기의 기초와 원리
전자기기가 우리 일상에 깊이 파고들면서, 그것들을 수리하거나 조립하는 기술 중 하나인 납땜은 더욱 중요해지고 있습니다. 납땜이란 전자 부품을 회로 기판에 고정하고 전기적 연결을 만들기 위해 금속을 녹여서 사용하는 과정을 말합니다. 이 과정은 전자공학 뿐만 아니라 다양한 종류의 전기기기 제작에 필수적인 기술입니다.

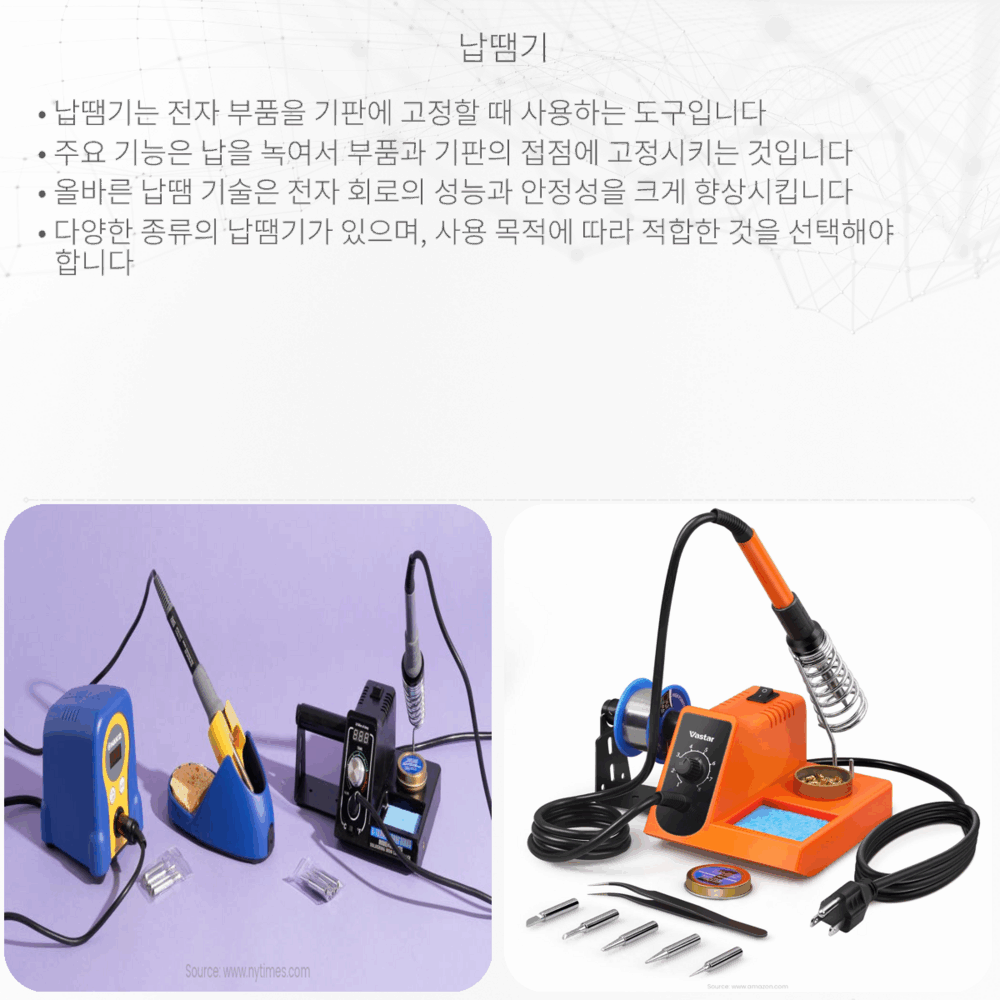

납땜기는 납땜을 위한 주요 도구로, 높은 온도로 부품들을 연결하는 데 사용됩니다. 가장 기본적인 납땜기는 ‘펜 타입’으로, 손잡이, 가열 요소, 그리고 끝 부분에는 열을 전달하는 끝날(tip)이 있습니다. 납땜기의 끝날은 구리로 만들어져 있으며, 여러 모양과 크기로 제작되어 다양한 종류의 납땜 작업에 활용됩니다.
- 가열 메커니즘: 납땜기의 가열 원리는 전기 저항(R)이 높은 합금 소재를 이용해 전기 에너지(E)를 열로 변환하는 것입니다. 가열 요소는 전류(I)가 통과할 때 저항 때문에 열을 발생하며, 이러한 원리는 종종 종루의 법칙으로 알려진 P = I2R로 표현됩니다. 여기서 P는 소비된 전력(thermal power)을 의미합니다.
- 납땜 재료: 납땜에 주로 사용되는 재료는 주석(Sn)과 납(Pb)의 합금으로, 낮은 융점을 가지고 있어 상대적으로 낮은 온도에서도 쉽게 녹습니다. 최근에는 환경 문제와 건강을 고려해 무연 납땜 재료도 대중화되고 있습니다.
- 열전달: 납땜을 할 때는 부품의 합금 소재가 적절히 녹아 흐를 수 있도록 열을 전달해야 합니다. 이를 위해 납땜기의 끝날이 부품의 접점에 직접 접촉하여 열을 전달합니다. 열전달의 효율성은 납땜기의 성능을 결정하는 중요한 요소 중 하나입니다.
납땜을 시작하기 전에, 납땜기의 끝날이 충분히 예열되었는지 확인해야 합니다. 일반적으로 끝날의 온도는 납땜 재료의 녹는 점보다 조금 높아야 하며, 이 온도는 납땜기의 제조사별로 다를 수 있습니다. 온도 조절이 가능한 납땜기를 사용하면 더욱 정밀한 작업이 가능합니다. 예열과 온도 조절은 납땜의 품질을 결정하는 중요한 단계이므로, 이를 무시하면 부품이 손상되거나 납땜이 제대로 되지 않아 지속적인 연결 안정성 문제를 발생시킬 수 있습니다.
납땜의 목적은 전기적 연결뿐만 아니라 물리적인 강도를 제공하는 것입니다. 그러므로 납땜 접합 부위는 깨끗하고, 무연으로 처리되어야 하며, 납땜 재료가 균일하게 퍼져야 합니다. 납땜 작업의 성공 여부는 사용된 재료, 도구의 품질, 그리고 작업자의 기술에 크게 의존합니다.
납땜의 종류
납땜 작업은 크게 두 가지로 분류됩니다. 소프트 납땜과 하드 납땜으로, 소프트 납땜은 일반적으로 전자기기의 PCB(인쇄 회로 기판)에 사용되며 낮은 융점을 가진 주석-납 합금을 사용합니다. 하드 납땜은 주로 보석류 제작이나 금속 가공 분야에서 사용되며, 강도가 더 높은 은, 구리 등의 재료를 사용하여 높은 온도에서 납땜합니다.
납땜의 안전 수칙
납땜은 고온의 도구와 유해할 수 있는 화학 물질을 사용하기 때문에 안전 규칙을 준수하는 것이 매우 중요합니다. 납땜 작업 시에는 다음의 안전 수칙들을 지켜야 합니다:
- 작업 공간에 충분한 환기가 되도록 합니다. 납땜 시 발생할 수 있는 연기는 유해할 수 있으므로, 충분한 공기 순환을 위해 배기 팬이나 열린 창문 등을 사용해야 합니다.
- 적절한 보호 장비를 착용합니다. 안전 안경을 비롯하여, 마스크, 방호 장갑 등을 착용하여 유해한 화학 물질로 부터 보호받아야 합니다.
- 납땜을 완료한 후에는 핸드워시나 납땜 작업 시 사용하는 특별한 세정제로 손을 깨끗이 씻어야 합니다.
결론
납땜은 전자제품의 수리 및 제작에 필수적인 공정으로, 결국 전기적 및 물리적 연결의 품질에 중대한 영향을 미칩니다. 간단한 ‘펜 타입’ 납땜기부터 온도 조절 기능이 있는 고급 모델까지 다양한 납땜 도구가 있어, 작업자는 작업에 적합한 도구를 선택하여 사용해야 합니다. 그리고 납땜 과정에서 온도의 중요성, 깨끗한 작업 환경 및 적절한 납땜 재료의 선택으로 고품질의 납땜 결과를 도출할 수 있습니다. 안전하게 납땜을 완성하기 위해서는 적절한 준비 및 환경이 조성되어야 하고, 균일한 열전달, 정확한 온도 관리, 그리고 숙련된 기술이 필수적입니다. 이 모든 요소들이 결합되어, 제품의 신뢰성과 수명을 결정짓는 견고하고 안정적인 전기적 연결을 생성하는 것입니다.
