고체 상태 릴레이(SSR)는 접촉식 릴레이의 대안으로 무소음, 빠른 반응 속도, 긴 수명을 가진 전자 스위칭 장치입니다.

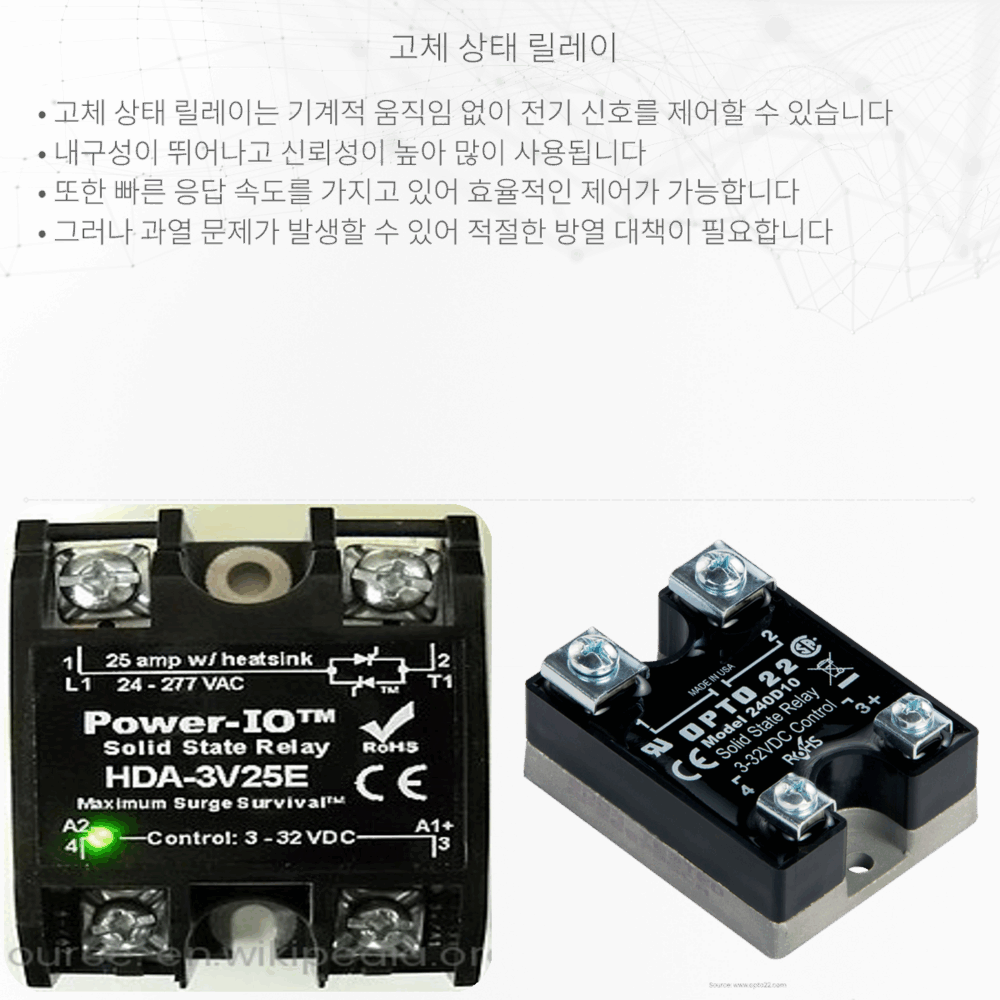

고체 상태 릴레이(Solid State Relay)란?
고체 상태 릴레이(Solid State Relay, 이하 SSR)는 기계적 접점을 사용하지 않고 전기적 신호를 온/오프하는 전자 스위칭 장치입니다. SSR은 복잡한 회로나 민감한 환경에서도 신뢰성이 높은 스위칭 작업을 제공하며, 전자적 방식으로 작동하기 때문에 접촉식 전통 릴레이에 비해 수명이 길고, 반응 시간이 빠르며, 소음이 없는 것이 특징입니다.
고체 상태 릴레이의 구성
SSR은 주로 입력 회로, 제어 회로, 출력 회로로 구성되어 있습니다. 입력 회로는 신호를 받아들여 SSR을 작동시키는 역할을 하고, 제어 회로는 입력된 신호를 증폭하여 출력 회로에 전달합니다. 출력 회로는 실제 부하를 제어하는 역할을 하며, 대체로 반도체 소자인 트라이악(triac), 씨리스터(thyristor), 또는 트랜지스터를 사용합니다.
고체 상태 릴레이의 작동 원리
SSR의 작동 원리는 입력 신호(보통 낮은 전압의 DC 신호)가 제어 회로를 통해 전기적 신호로 변환되면, 이 신호가 출력 회로의 반도체 스위치(트라이악 등)를 트리거합니다. 따라서 고전압 또는 고전류를 가진 부하 회로가 스위치되어 ‘켜지거나’ ‘꺼질 수’ 있습니다. SSR은 입력과 출력이 전기적으로 격리되어 있어, 높은 전압의 부하 회로에서도 안전한 제어가 가능합니다.
고체 상태 릴레이의 장점
- 무소음 운용: 전자기적인 릴레이와는 달리 물리적인 움직임이 없어 소음이 발생하지 않습니다.
- 빠른 반응시간: SSR은 기계적인 부품이 없기 때문에 전자기 릴레이보다 훨씬 빠른 응답 속도를 가집니다.
- 장수명: 기계적 마모가 없어 수명이 매우 길며 유지보수가 적게 듭니다.
- 높은 신뢰도: 격리된 입력과 출력은 부하의 전기적인 노이즈로부터 회로를 보호합니다.
고체 상태 릴레이의 단점
- 열 발생: SSR은 사용 중 열을 발생시키므로, 효과적인 열 관리가 필수적입니다.
- 높은 부하 전류: 전류가 너무 높으면 SSR의 내부 온도가 상승해 손상될 수 있습니다.
- 가격: SSR은 전자기적인 릴레이보다 가격이 비쌉니다.
고체 상태 릴레이의 응용
SSR은 산업 자동화, 가정용 전기 제품, 조명 제어 시스템, 컴퓨터 주변 장치 등 다양한 분야에서 활용됩니다. 특히 빠른 스위칭이 필요하거나, 정밀한 제어가 요구되는 곳에서 적합합니다. 더욱이 기계적 릴레이가 동작 불능 상태가 될 수 있는 위험 환경(과도한 온도, 진동, 습기 등)에서도 SSR은 안정적으로 작동할 수 있습니다.
고체 상태 릴레이는 전력 제어 및 신호 스위칭 분야에서 효과적인 솔루션을 제공합니다. 그 가치는 신뢰성, 내구성, 고속성에 있어 기존 기계적 릴레이의 한계를 극복한다는 데 있습니다. 따라서 복잡한 에너지 및 제어 시스템의 핵심 부품으로서 앞으로도 계속해서 중요한 역할을 할 것으로 예상됩니다.
