이 기사는 공기 핵 인덕터의 원리, 설계, 장단점 및 응용 분야를 상세히 설명하며, 고주파수 전자 장치에 적합한 부품 선택에 도움을 줍니다.
공기 핵 인덕터에 대한 개요

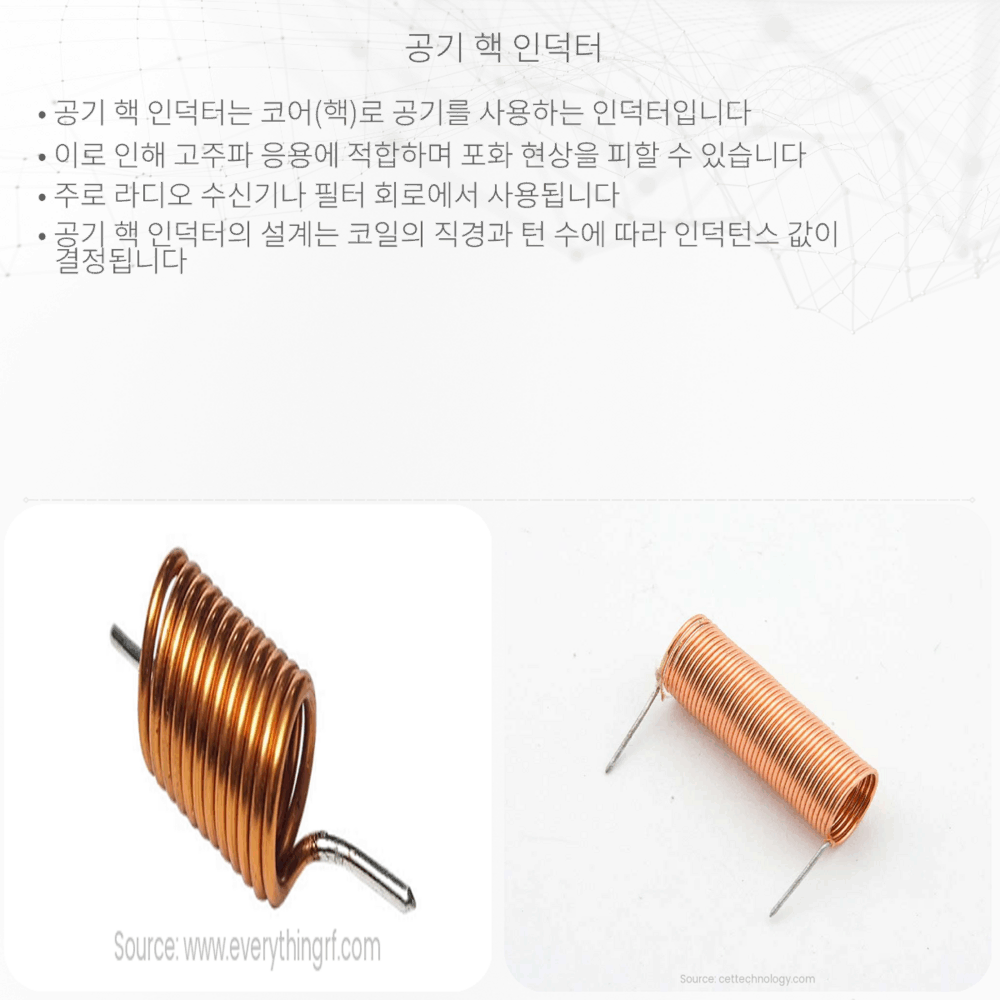

공기 핵 인덕터(air core inductor)는 전기 회로에서 중요한 역할을 하는 부품으로, 핵심적으로 자기장을 이용하여 전기적 성질을 조절합니다. 이러한 인덕터는 철이나 페라이트 같은 자기 코어를 사용하지 않고, 공기 또는 다른 비자성체를 핵으로 사용합니다. 이는 특히 고주파수에서 유용하며, 포화 현상이나 히스테리시스 손실을 피할 수 있습니다.
공기 핵 인덕터의 원리
공기 핵 인덕터는 코일을 통해 전류가 흐를 때 주변에 자기장을 생성합니다. 이 자기장은 코일 내부의 전류 변화에 반응하여, 전자기 유도를 통해 전압을 발생시키는 데 사용됩니다. 인덕터의 인덕턴스는 코일의 권수, 코일의 크기 및 모양, 그리고 코어의 자성 투자율에 의해 결정됩니다. 공기를 코어로 사용함으로써, 인덕터는 낮은 자기적 투자율을 가지지만, 이는 높은 주파수에서의 우수한 성능으로 이어집니다.
- 저손실: 공기 핵 인덕터는 다른 타입의 인덕터에 비해 상대적으로 저손실 특성을 가집니다. 특히, 높은 주파수 범위에서는 철핵 인덕터에 비해 손실이 적습니다.
- 무포화: 공기 핵 인덕터는 포화 상태에 도달하지 않아, 큰 전류에서도 안정적으로 작동합니다. 이는 고전류 애플리케이션에 이상적입니다.
공기 핵 인덕터의 계산
공기 핵 인덕터의 인덕턴스(L)는 코일의 권수(N), 코일의 평균 반경(R), 코일의 길이(l) 및 코일의 교차 단면적(A)을 기반으로 계산됩니다. 기본 공식은 다음과 같습니다:
L = (N2 * μ0 * A) / l
여기서 μ0는 자유 공간의 투자율을 나타냅니다. 이 공식은 공기 핵 인덕터의 인덕턴스를 계산할 때 널리 사용됩니다.
공기 핵 인덕터의 응용
공기 핵 인덕터는 라디오, 통신 장비, 고주파수 전자 회로 등 다양한 분야에서 응용됩니다. 특히, 고주파수에서의 낮은 손실과 높은 Q-값(품질계수)으로 인해 이러한 분야에서 선호됩니다. 또한, 간섭이나 왜곡을 최소화하기 위해 오디오 장비에도 사용됩니다.
공기 핵 인덕터의 설계 고려사항
공기 핵 인덕터 설계 시 고려해야 할 중요한 요소가 몇 가지 있습니다. 첫째, 코일의 권수와 직경은 인덕터의 인덕턴스 값을 결정합니다. 권수가 많거나 코일이 클수록 인덕턴스 값은 증가합니다. 둘째, 코일의 와이어 두께도 중요합니다. 더 두꺼운 와이어는 더 낮은 저항을 가지며, 이는 효율성을 높이는 데 기여합니다. 셋째, 인덕터의 물리적 크기와 형태는 장착 공간과 열 관리 측면에서 고려되어야 합니다.
공기 핵 인덕터의 장단점
- 장점:
- 낮은 자기 손실로 고주파수에서 효율적입니다.
- 포화 현상이 없어 큰 전류를 견딜 수 있습니다.
- 간단한 구조로 제작이 용이합니다.
- 단점:
- 철핵 인덕터에 비해 상대적으로 낮은 인덕턴스 값을 가집니다.
- 물리적 크기가 더 클 수 있으며, 이는 설치 공간을 더 많이 차지할 수 있습니다.
미래 기술 발전과 공기 핵 인덕터
미래의 기술 발전에 따라 공기 핵 인덕터의 설계와 응용은 계속해서 진화할 것입니다. 특히, 더 작고 효율적인 전자 장치의 수요가 증가함에 따라, 이들 장치에 적합한 소형화되고 효율적인 공기 핵 인덕터의 개발이 중요해질 것입니다. 또한, 신재생 에너지, 전기 자동차, 통신 기술 등 다양한 분야에서의 적용 가능성이 확대될 것으로 예상됩니다.
결론
공기 핵 인덕터는 전자 기술 분야에서 중요한 역할을 하는 부품입니다. 이들의 특징은 고주파수 작업에 적합한 낮은 자기적 손실, 큰 전류에 대한 강인함, 그리고 간단한 구조에서 비롯됩니다. 그러나 낮은 인덕턴스 값과 상대적으로 큰 물리적 크기는 설계상의 도전 과제를 제시합니다. 기술의 지속적인 발전으로 인덕터의 소형화와 효율성 향상에 대한 연구가 계속될 것이며, 이는 다양한 산업 분야에 걸쳐 새로운 기회를 창출할 것입니다. 공기 핵 인덕터는 현대 전자 장치의 필수적인 구성 요소로서, 앞으로도 그 중요성이 지속적으로 증가할 것으로 기대됩니다.
