空心インダクターについて解説する当記事では、その構造、動作原理、特徴、式、そして電子装置や通信機器などの応用に至るまでを詳しく説明しています。

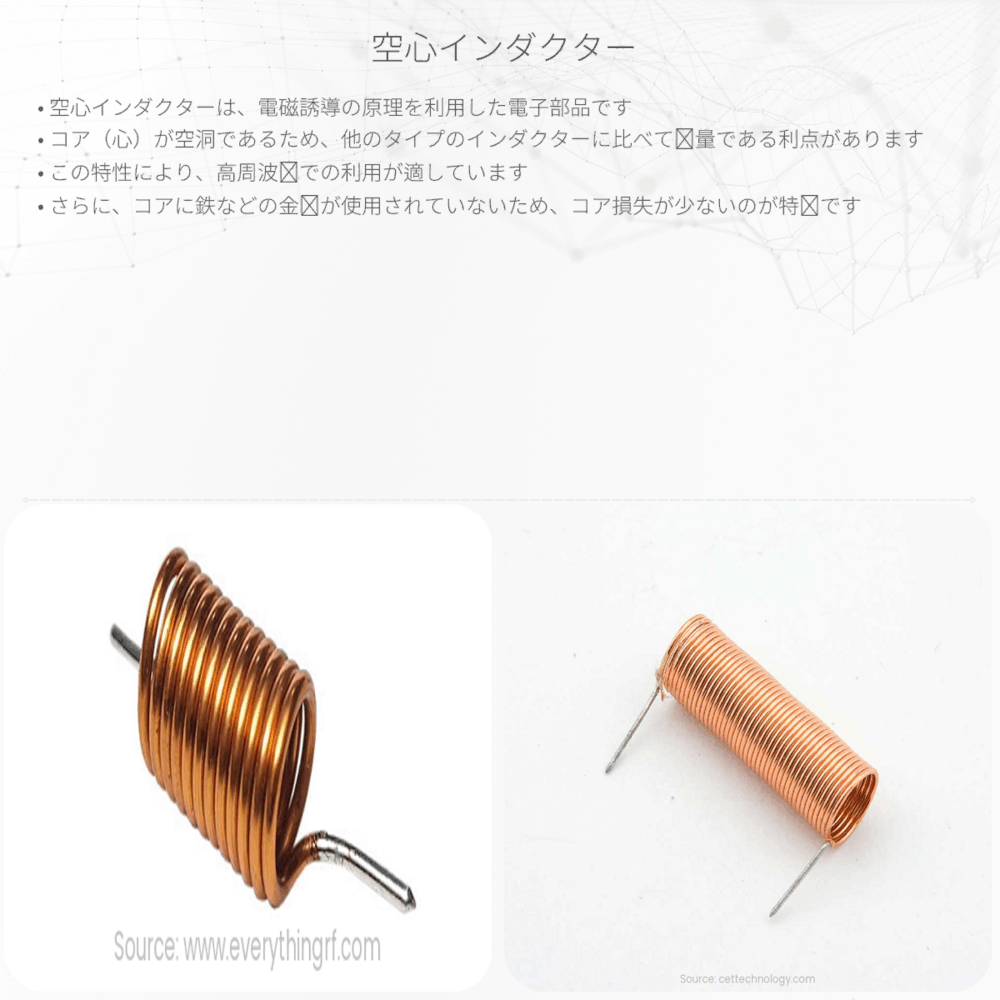

空心インダクターとは
空心インダクターは、その名の通り、内部に何も充填されていない（”空心”の）コイルで構成されているインダクターです。電気回路において、空心インダクターは磁場を生成し電流の変化に反応して作用します。この機能により、空心インダクターはエネルギーを磁場の形で貯蔵したり、回路内の電流の流れを制御することができます。
空心インダクターの原理
空心インダクターの働きは、ファラデーの電磁誘導の法則に基づいています。この法則によれば、コイルに変化する磁場が存在すると、そのコイルに起電力が誘導されます。空心インダクターは中心に芯材がないため、外部からの磁界の影響を直接受け易く、その結果、効率よく磁場を変化させることができます。
空心インダクターの特徴
- 高周波特性：芯材がないため、芯損失が発生せず、高周波応用に適しています。
- 安定したインダクタンス：磁気飽和の影響を受けにくいため、一定のインダクタンスを保ち易いです。
- リニア性：磁気特性がリニアであり、非線形歪みが少ないのが特徴です。
空心インダクターの式
空心インダクターのインダクタンス\( L \)は、次のように表されます。
\[ L = \frac{N^2 \cdot \mu_0 \cdot A}{l} \]
ここで、
- \( N \)はコイルの巻数
- \( \mu_0 \)（ミューゼロ）は真空の透磁率
- \( A \)はコイルの断面積
- \( l \)はコイルの長さ
この式で重要なのは、インダクタンスがコイルの巻数の二乗に比例するという点です。また、芯材がない空心コイルの場合、\( \mu_0 \)（真空の透磁率）が利用されるため、その値は一定となります。
空心インダクターの応用
空心インダクターはその特性から、様々な電子装置および電気通信機器に使用されます。高周波で動作するアンテナやフィルター、無線通信装置において、空心インダクターは信号処理を行う上で重要な役割を果たします。また、変動の激しい電流が流れるパワーエレクトロニクスの分野でも用いられることがあります。
物理や工学の世界において、空心インダクターのようなシンプルで基本的な要素の理解は非常に重要です。これらの基礎知識があると、より複雑なシステムや原理を理解しやすくなるでしょう。空心インダクターを例にとって学ぶことで、電磁気学の面白さと、その応用可能性に魅了されること間違いなしです。
