파형 발생기에 대한 깊이 있는 문서로 전자 장치의 원리, 다양한 파형 종류, 작동 방식 및 응용 분야를 쉽게 이해할 수 있습니다.

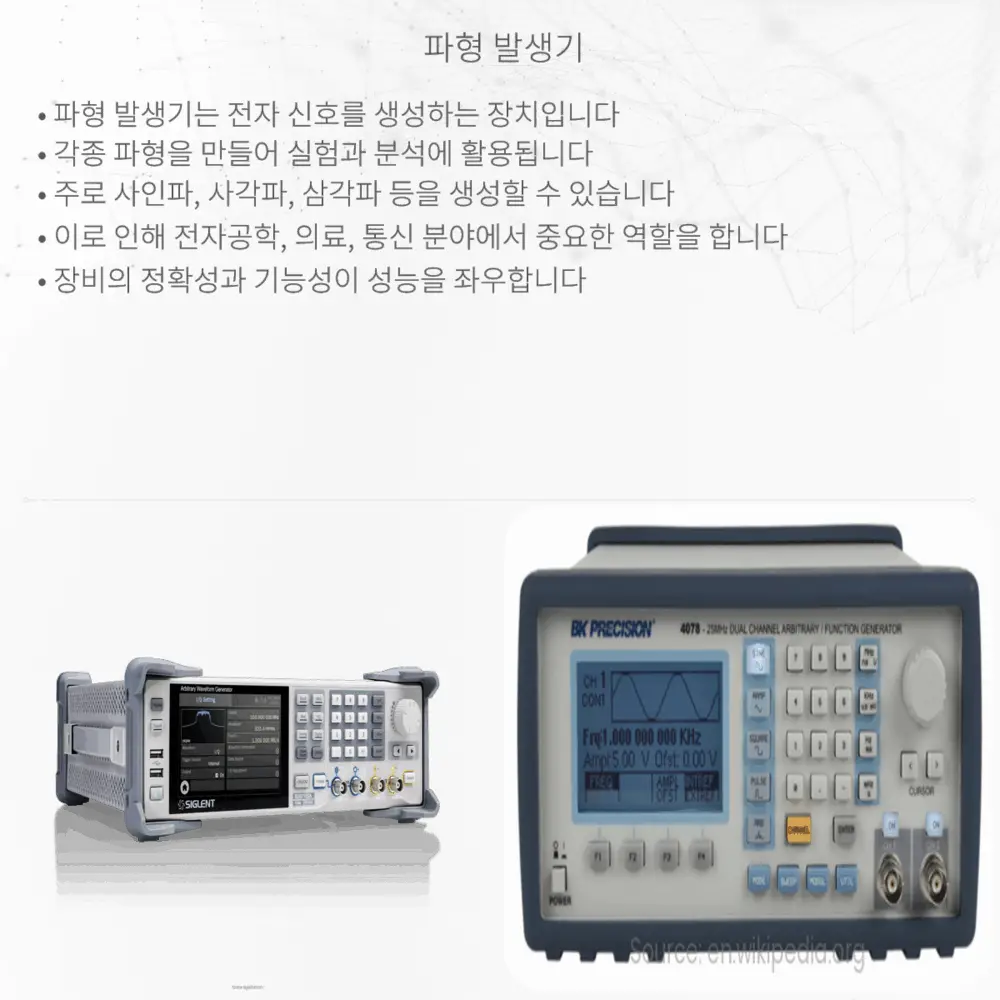

파형 발생기란?
파형 발생기는 일반적으로 전기 신호의 다양한 파형을 생성하여 실험, 개발, 교육, 설계 등을 목적으로 사용되는 전자 장치입니다. 이러한 장치는 신호 처리, 통신 시스템, 음향 기술, 그리고 심지어는 의료 기기 설계와 같은 다양한 분야에서 중요한 역할을 합니다.
기본 파형의 종류
- 사인파(Sine Wave): 순수한 주파수를 나타내는 매끄러운 주기적 파동으로, 음향학과 전자공학 분야에서 참조 신호로 널리 사용됩니다.
- 사각파(Square Wave): 동일한 시간 간격으로 급격히 전압 수준이 전환되며, 디지털 시스템에서 클록 신호 등으로 사용됩니다.
- 삼각파(Triangle Wave): 선형적으로 상승하고 하강하는 파형으로, 오디오 증폭기와 같은 전자 회로에서 왜곡을 측정하는 데 이용됩니다.
- 톱니파(Sawtooth Wave): 증가하다가 갑자기 떨어지는 형태의 파형으로, 주로 음성 합성에 이용됩니다.
파형 발생기의 작동 원리
다양한 종류의 파형 발생기가 있으며, 각각은 각기 다른 방식으로 파형을 생성합니다. 아날로그 파형 발생기는 주로 LC (인덕터(L)와 커패시터(C)) 회로 또는 결정 발진기를 이용하여 사인파를 생성합니다. 전자기 조정을 통해 원하는 주파수와 진폭을 얻을 수 있습니다. 디지털 파형 발생기는 격리된 디지털 펄스를 생성하기 위해 디지털 신호 처리 기술을 사용합니다. 이러한 펄스들은 다양한 형태의 파형으로 나타낼 수 있으며, 프로그래밍을 통해 원하는 파형의 형태와 특성을 쉽게 변경할 수 있습니다.
파형 발생기의 응용 분야
파형 발생기는 매우 다양한 기술 분야에 걸쳐 다양한 목적으로 사용됩니다:
- 전자 회로 테스트: 회로의 성능을 측정하고 디버깅하는 데 사용됩니다.
- 통신 시스템: 통신 장비에서 신호의 전송 및 수신을 테스트하기 위해 사용됩니다.
- 음향 기술: 스피커, 마이크, 기타 음향 장비의 품질과 성능을 측정합니다.
- 교육: 학생들이 기본적인 전자공학 원리뿐만 아니라 신호 처리의 사례를 이해하는 데 이용됩니다.
- 의료 기기: 심전도(ECG)나 뇌파(EEG) 같은 의료 진단 장비를 설계하고 테스트하는 데 사용됩니다.
파형 발생기는 현대 전자공학에서 빼놓을 수 없는 도구로서, 우리가 살고 있는 디지털 시대의 곳곳에서 중요한 역할을 하고 있습니다. 이 장치를 통해 우리는 다양한 전자 제품과 시스템이 올바르게 작동하는지 확인하고, 혁신적인 기술을 개발하는 데 필수적인 기초를 제공받을 수 있습니다.
