가변 주파수 드라이브(VFD)는 전동기 속도 조절을 위한 전기 장치로, 에너지 절감 및 기계적 스트레스 감소 등의 장점을 제공합니다.
가변 주파수 드라이브란?

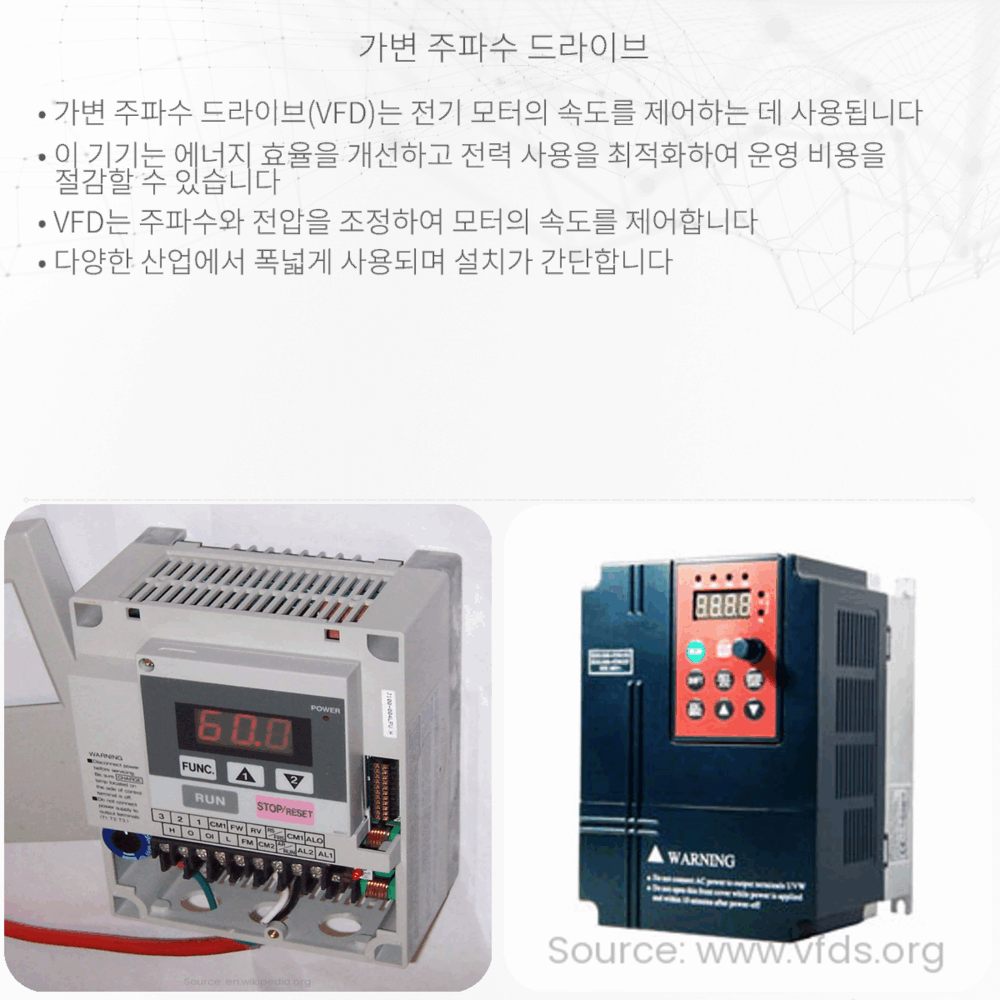

가변 주파수 드라이브(VFD; Variable Frequency Drive)는 전동기의 속도를 제어하기 위한 전기장치입니다. 이 장치는 전동기가 사용하는 전력의 주파수와 전압을 조절하여, 모터의 속도를 필요에 따라 변화시킬 수 있습니다. VFD는 에너지 효율을 향상시키고, 기계적 스트레스를 감소시켜, 장비의 수명을 연장하는 등 여러 장점을 제공합니다.
VFD의 작동 원리
VFD는 주로 AC 인덕션 모터의 속도를 제어하기 위해 사용되는데, 이를 위해 다음과 같은 세 가지 주요 단계를 거칩니다.
- AC-DC 변환: 입력되는 AC(교류) 전원을 DC(직류) 전원으로 변환합니다. 이 과정에서 사용되는 회로를 ‘다이오드 브리지 렉티파이어’라고 합니다.
- DC 버스: 변환된 DC 전원은 일정한 전압을 가진 ‘DC 버스’를 통해서 일시적으로 저장됩니다.
- DC-AC 변환: 인버터라 불리는 회로를 통해서 DC 전원을 다시 AC 전원으로 변환합니다. 이때 주파수를 조절하여 모터의 속도를 제어할 수 있습니다.
인버터는 IGBT(Insulated Gate Bipolar Transistor)와 같은 반도체 스위칭 소자를 사용하여 변환된 DC를 AC로 바꾸는 과정에서, 원하는 주파수의 전원을 모터에 공급합니다. 이 과정에서 생성된 AC 전원의 주파수가 모터의 회전 속도를 결정하게 됩니다.
VFD의 장점
- 에너지 절감: 필요한 부하에 따라 모터의 속도를 조절함으로써 에너지를 효율적으로 사용할 수 있습니다.
- 기계적 스트레스 감소: 모터를 부드럽게 가속하거나 감속시켜 기계적 스트레스를 줄이고, 장비의 수명을 연장시킬 수 있습니다.
- 제어의 정밀성: 프로세스의 요구에 정확히 맞춰 모터의 속도를 정밀하게 제어할 수 있습니다.
- 소음 및 진동 감소: 알맞은 속도로 모터를 운전하여 소음과 진동을 줄일 수 있습니다.
VFD의 일반적인 응용
가변 주파수 드라이브는 다양한 산업 영역에서 광범위하게 사용됩니다:
- 공조 시스템(HVAC): 공기 흐름을 제어하여 에너지 소비를 줄이고 쾌적한 환경을 조성합니다.
- 펌프: 물의 흐름을 제어하여 꼭 필요한 양만큼만 펌핑함으로써 에너지를 절약합니다.
- 컨베이어 시스템: 물품의 이송 속도를 조절하여, 생산성을 향상시키고 제품 손상을 방지합니다.
- 팬 및 블로워: 필요에 따라 공기 흐름을 조절하여 시스템의 효율성을 높입니다.
가변 주파수 드라이브의 도입은 현대 산업에서 전기를 절약하고, 설비 운영의 효율성을 향상시키는 중요한 기술로 자리잡고 있습니다. 기술의 발전과 함께 VFD의 적용 범위는 더욱 넓어지고 있으며, 다양한 산업 영역에서의 에너지 절감과 효율성 증진에 기여하고 있습니다.
